Elemente de bază ale diodelor SMD: înțelegerea tipurilor, codurilor, performanței termice și testarii
2026-05-13 161

Diodele SMD sunt componente semiconductoare mici care controlează direcția curentului electric în circuitele electronice moderne.Ele sunt utilizate pe scară largă în dispozitive precum smartphone-uri, încărcătoare rapide, sisteme auto și echipamente de comunicație, deoarece acceptă configurații compacte de PCB și funcționare eficientă de mare viteză.Diferite tipuri de diode SMD îndeplinesc funcții importante, inclusiv conversia puterii, reglarea tensiunii, protecția la supratensiune și comutarea semnalului.Înțelegerea comportamentului lor electric, a performanței termice și a designului pachetului este importantă pentru construirea de sisteme electronice fiabile și eficiente.

Catalog

Ce este o diodă SMD?

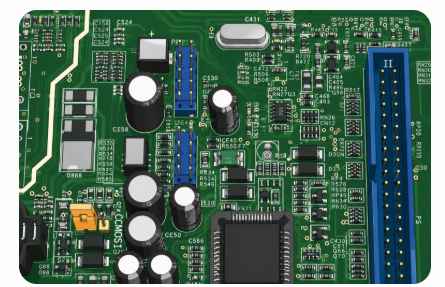

Dispozitiv cu montare la suprafață (SMD) diodele sunt componente semiconductoare compacte utilizate pentru a controla direcția curentului electric în circuitele electronice moderne.Spre deosebire de diodele tradiționale cu orificii traversante, care folosesc cabluri introduse în plăci de circuite imprimate (PCB), diodele SMD sunt montate direct pe suprafața PCB folosind Tehnologie de montare la suprafață (SMT).

În centrul lor, diodele SMD acționează ca niște supape electrice unidirecționale.Ele permit curentului să circule într-o singură direcție în timp ce blochează curentul invers care ar putea deteriora componentele electronice sensibile.

Diodele SMD funcționează prin a Structura semiconductoare a joncțiunii PN, care controlează conducția electrică în condiții de polarizare directă și inversă.În funcție de tipul de diodă, acestea pot îndeplini mai multe funcții importante ale circuitului, inclusiv rectificarea AC-DC, reglarea tensiunii, protecția la inversarea polarității, suprimarea descărcărilor electrostatice (ESD), comutarea semnalului de mare viteză și controlul frecvenței RF.

Deoarece diodele SMD folosesc pachete compacte și căi electrice mai scurte, ele ajută la îmbunătățirea performanței de comutare, a integrității semnalului și a eficienței electrice generale în modelele moderne de PCB.

Cum funcționează diodele SMD și cum se identifică polaritatea

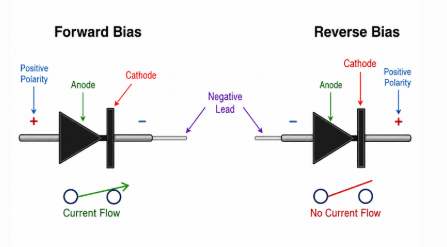

Figura 2. Funcționarea polarizării înainte și inversă a unei diode care arată comportamentul fluxului de curent

Diodele dispozitivelor de montare la suprafață (SMD) sunt componente electronice mici montate direct pe suprafața unei plăci de circuite.La fel ca diodele obișnuite, ele permit curentului electric să curgă doar într-o singură direcție, în timp ce blochează curentul în direcția opusă.Acest flux de curent unidirecțional protejează circuitele, convertește AC în DC și controlează tensiunea în dispozitivele electronice.

O diodă SMD are două terminale: anod (+) iar cel catod (−).Când anodul este conectat la a tensiune pozitivă iar catodul la a tensiune negativă, dioda devine polarizată direct și permite trecerea curentului.Dacă este conectat invers, devine polarizat invers și blochează fluxul de curent.

Identificarea polarității unei diode SMD este importantă deoarece instalarea incorectă poate împiedica funcționarea circuitului sau deteriorarea componentelor.Majoritatea diodelor SMD au marcaje care indică partea catodului.

Modalitățile comune de a identifica polaritatea includ:

• Marcare cu bandă sau dungi: O linie sau dungă pe o parte marchează de obicei terminalul catodului (−).

• Simboluri imprimate pe PCB: Plăcile de circuite prezintă adesea un simbol de diodă care indică orientarea.

• Coduri de pachet: Unele diode SMD folosesc marcaje alfanumerice care pot fi verificate folosind foile de date.

• Testarea diodei multimetrului: Un multimetru în modul diodă poate determina anodul și catodul verificând direcția curentului.

Tipuri comune de diode SMD și utilizările lor

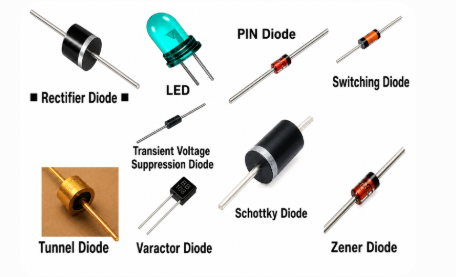

Figura 3. Tipuri comune de diode utilizate în circuitele electronice

Diodele SMD sunt disponibile în mai multe tipuri specializate, fiecare tip fiind conceput pentru a îndeplini o funcție electrică specifică în circuitele electronice.Rolurile lor includ rectificarea curentului, reglarea tensiunii, suprimarea supratensiunii, comutarea semnalului, detectarea luminii și reglarea RF.

Diode redresoare: Diodele redresoare SMD transformă curentul alternativ (AC) în curent continuu (DC).Ele sunt utilizate în mod obișnuit în circuitele de conversie a puterii în care este necesară o ieșire de curent continuu stabilă.

Diode Schottky: Diodele Schottky SMD sunt cunoscute pentru tensiunea lor joasă directă și comportamentul de comutare rapidă.Ele sunt utilizate în mod obișnuit în circuitele de putere de înaltă eficiență și sistemele electronice cu comutare rapidă.

Diode Zener: Diodele Zener SMD reglează tensiunea funcționând în modul de defecțiune inversă.Ele ajută la menținerea unor niveluri stabile de tensiune și protejează componentele sensibile de condițiile de supratensiune.

Diode de comutare: Diodele SMD de comutare sunt proiectate pentru operarea de comutare rapidă în circuitele de semnal digital și de înaltă frecvență.Timpul lor de răspuns rapid ajută la îmbunătățirea performanței de rutare a semnalului.

Diode TVS (Suprimarea Tensiunii Tranzitorii).: Diodele TVS SMD protejează circuitele împotriva vârfurilor bruște de tensiune, a descărcărilor electrostatice (ESD) și a evenimentelor de supratensiune tranzitorie care pot deteriora componentele semiconductoare.

Diode emițătoare de lumină (LED-uri): LED-urile SMD convertesc energia electrică în lumină vizibilă pentru iluminare, indicatoare de afișare și sisteme de iluminare din spate.

Fotodiode: Fotodiodele convertesc lumina primită în curent electric și sunt utilizate în mod obișnuit în sistemele de detectare optică și de detectare a luminii.

Diode Varactor (Varicap).: Diodele Varactor SMD funcționează ca condensatori controlați de tensiune care ajută la reglarea frecvenței de reglare în circuitele RF și de comunicație.

Diode de tunel: Diodele SMD tunel sunt dispozitive semiconductoare specializate de mare viteză utilizate în sistemele de microunde, oscilatoare și RF avansate datorită caracteristicilor lor de comutare extrem de rapidă.

Analiza comparativă a principalelor tipuri de diode SMD

Caracteristică	Redresor	Schottky	Zener	TVS
Funcția principală	AC/DC conversie	Rapid cu pierderi reduse comutarea	Tensiune reglementare	Surge protectie
Înainte Tensiune	Mai sus	Scăzut	Moderat	Variază
Comutare Viteza	Moderat	Foarte repede	Moderat	Extrem de repede
Putere Eficiență	Moderat	Înalt	Moderat	Axat pe protecție
invers Utilizare defalcare	Nu	Nu	Da	Da
comună Utilizare în industrie	Putere provizii	Încărcătoare, SMPS	Sine de tensiune	Auto, USB

Diode Schottky sunt preferate în mod obișnuit în circuitele de comutare de înaltă frecvență, deoarece tensiunea lor directă scăzută și timpul de recuperare aproape de zero ajută la reducerea pierderilor de putere și generarea de căldură.Caracteristicile lor de comutare rapidă îmbunătățesc, de asemenea, eficiența în sistemele electronice compacte.

În convertoarele DC-DC compacte, diodele Schottky produc adesea pierderi de putere mai mici decât diodele redresoare standard, deoarece tensiunea lor directă mai scăzută reduce generarea de căldură în timpul operațiunii de comutare continuă.

Diode Zener sunt utilizate în principal atunci când sunt necesare o reglare stabilă a tensiunii și o funcționare controlată de defecțiune inversă. Diode TVS, în schimb, sunt optimizate pentru suprimarea tranzitorii și protecția rapidă împotriva vârfurilor de tensiune și a evenimentelor ESD.

Diode redresoare standard sunt mai potrivite pentru conversia generală AC-DC, unde performanța de comutare ultra-rapidă este mai puțin importantă.

Codurile de marcare a diodelor SMD

Identificarea unei diode SMD este adesea mai dificilă decât identificarea componentelor tradiționale cu orificii traversante.Deoarece diodele SMD (Surface Mount Device) sunt proiectate pentru a economisi spațiu pe PCB, producătorii imprimă numai scurt marcajele alfanumerice pe ambalaj în loc de numere de piese complete.Aceste marcaje pot apărea ca a câteva litere, numere, sau simboluri care variază între producători.

De ce diodele SMD folosesc coduri de marcare

Datorită dimensiunii limitate a pachetului, diodele SMD conțin de obicei doar identificatori abreviați, mai degrabă decât numere complete de model.Aceste marcaje pot indica:

• Seria de dispozitive

• Caracteristici electrice

• Informații despre lotul de producție

• Identificarea producătorului

• Orientarea polarității

Nu există un sistem de marcare universal pentru toți producătorii.De exemplu, un cod precum A7 poate reprezenta diferite componente în funcție de producător sau tip de pachet.Din cauza acestui ion v ariat, marcajele ar trebui verificate folosind dimensiunile pachetului și informațiile din fișa de date, mai degrabă decât bazându-se doar pe codurile tipărite.

Exemple comune de coduri de marcare a diodelor SMD

1N4148W este una dintre cele mai frecvent utilizate diode de semnal SMD pentru aplicații de comutare de mare viteză.Exemplele tipice de marcare includ T4, A2 și A7, în timp ce aplicațiile comune includ procesarea semnalului, circuite de comutare de mare viteză, interfețe logice și circuite de protecție.Deoarece mai mulți producători produc modelul 1N4148W, codurile de marcare pot varia.Dimensiunile pachetului oferă adesea indicii de identificare suplimentare.

Dioda Schottky SS14

SS14 este un redresor de barieră Schottky utilizat pe scară largă, cunoscut pentru căderea scăzută a tensiunii directe și viteza de comutare rapidă.Marcajele tipice ale pachetelor includ SS14 și S4.Specificațiile cheie includ o tensiune nominală inversă de 40 V, o capacitate de curent direct de 1 A și o cădere scăzută a tensiunii directe care îmbunătățește eficiența și reduce pierderea de putere.Aplicațiile comune includ convertoare DC-DC, surse de alimentare și sisteme de încărcare a bateriilor.Diodele SS14 sunt adesea alese pentru circuitele de putere compacte în care eficiența și reducerea căldurii sunt considerații importante de proiectare.

Seria de diode Zener BZT52

Familia BZT52 conține diode Zener compacte utilizate pentru reglarea tensiunii și protecție.Marcajele tipice variază în funcție de tensiunea nominală, cu exemple comune, inclusiv 2A, 5B și C2.Aplicațiile comune includ circuite de referință de tensiune, protecție la supratensiune și condiționarea semnalului.Deoarece schemele de marcare pot diferi considerabil între producători, este foarte recomandată verificarea componentei folosind fișele tehnice.

Dioda Schottky BAT54

Seria BAT54 este populară în electronicele portabile datorită tensiunii directe scăzute și dimensiunii reduse a pachetului.Exemplele comune de marcare includ KL și L4, în timp ce aplicațiile includ dispozitive portabile, circuite RF, rutare a semnalului și electronice care funcționează cu baterie.

Dimensiunile pachetului de diode SMD și designul termic

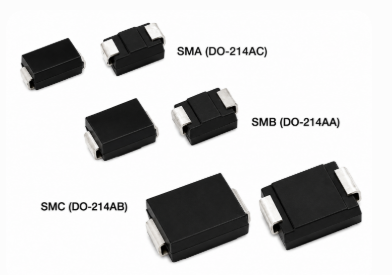

Figura 4. Dimensiuni comune ale pachetului de diode SMD: SMA, SMB și SMC

Dimensiunea pachetului de diode SMD afectează direct capacitatea de manipulare a curentului, disiparea căldurii, fiabilitatea PCB-ului, stabilitatea comutării și performanța electrică pe termen lung.Alegerea pachetului corect nu este doar o chestiune de montare a unei componente pe un PCB.Dimensiunea pachetului este, de asemenea, un factor important în managementul termic, deoarece controlul slab al căldurii poate crește temperatura joncțiunii, reduce eficiența și scurtează durata de viață a componentelor.

Pachetele de diode mai mici sunt de obicei selectate pentru modele compacte și de putere redusă, unde spațiul PCB este limitat.Pachetele mai mari sunt mai potrivite pentru aplicații cu curent și putere mare, deoarece oferă performanțe termice îmbunătățite și o capacitate mai mare de disipare a căldurii.

Pachet	Curent maxim	Performanta termica	Utilizare tipică
SOD-523	Foarte Scăzut	Limitat	Semnal comutarea
SOD-323	Scăzut	Moderat	Mică logică circuite
SOD-123	Mediu	Mai bine	Zener/redresoare
SMA	Mediu-Ridicat	Bun	Putere rectificare
SMB	Înalt	Puternic	TVS protectie
SMC	Foarte sus	Excelent	Industrial putere

Pe măsură ce dimensiunea pachetului crește, crește și suprafața disponibilă pentru transferul de căldură.Pachetele mai mari, cum ar fi SMA, SMB și SMC pot împrăștia căldura mai eficient în zonele de cupru PCB, permițând o funcționare mai stabilă sub sarcină de curent continuă.Pachetele mai mici, cum ar fi SOD-523 și SOD-323, ocupă mai puțin spațiu pe PCB, dar în general au o capacitate de disipare termică mai mică și necesită o proiectare termică mai atentă.

Designul termic devine din ce în ce mai important în circuitele de înaltă curent și de înaltă frecvență, deoarece căldura excesivă poate crește temperatura joncțiunii și poate crea probleme de fiabilitate pe termen lung.Temperaturile ridicate de funcționare pot reduce eficiența, crește curentul de scurgere, accelerează îmbătrânirea semiconductoarelor și crește riscul defecțiunii premature a componentelor.

Dispunerea PCB-ului influențează puternic și temperatura diodei.Căldura generată în interiorul joncțiunii semiconductoare trebuie să se transfere eficient în straturile de cupru PCB.Turnările mai mari de cupru conectate la diode ajută la răspândirea căldurii pe o zonă mai largă și reduc punctele fierbinți localizate.În configurațiile PCB compacte, suprafața insuficientă de cupru poate face ca chiar și diodele nominalizate corespunzător să funcționeze la temperaturi ridicate.

În proiectele cu putere mai mare, performanța termică este de obicei îmbunătățită prin urme mai largi de cupru, planuri mai mari de cupru, căi termice, structuri PCB cu mai multe straturi și optimizarea fluxului de aer.Aceste tehnici ajută la scăderea temperaturii joncțiunii și la menținerea unor condiții de operare mai sigure în timpul funcționării continue.

Un alt aspect important este derating termic.Valorile curente din fișa de date sunt adesea măsurate în condiții de laborator controlate, de obicei în jurul temperaturii de 25°C.Temperaturile reale de funcționare pot fi considerabil mai mari.Pe măsură ce temperatura crește, capacitatea de curent sigur a diodei scade în timp ce curentul de scurgere și stresul termic cresc.Proiectarea cu marje termice adecvate ajută la menținerea stabilității și a fiabilității pe termen lung.

Prin urmare, selectarea unui pachet de diode SMD ar trebui să implice mai mult decât potrivirea tensiunii și curentului nominal.Dimensiunea pachetului, rezistența termică, suprafața de cupru PCB și condițiile de operare toate lucrează împreună pentru a determina dacă o diodă poate menține o performanță stabilă și fiabilă în condițiile reale de funcționare.

Parametrii electrici cheie pentru selecția diodelor SMD

Parametru	Descriere	importanță
invers Tensiune (Vr)	Maximum tensiune inversă	Previne defalcare
Înainte Tensiune (Vf)	Căderea de tensiune în timpul conducerii	Afectează eficienta si generarea de caldura
Scurgeri Curent (IR)	invers scurgere de curent	Important pentru circuite de putere redusă
Timp de recuperare (trr)	Comutare viteza de recuperare	Important pentru operare de înaltă frecvență
Intersecție Capacitate (Cj)	Taxa stocata între terminale	Afectează RF și performanța de comutare
Maximum Temperatura joncțiunii (Tj)	Cel mai înalt seif temperatura de functionare	Previne daune termice

Selectarea parametrilor electrici incorecți poate cauza supraîncălzire, funcționare instabilă, pierderi excesive de putere, eficiență redusă, eliberare termică și defectare prematură a componentelor.Selectarea corectă a parametrilor ajută la susținerea fiabilității circuitului, a stabilității termice, a eficienței energetice și a performanței electronice pe termen lung.

Tensiune directă (Vf)

Tensiunea directă determină cât de multă tensiune se pierde atunci când curentul trece prin diodă în timpul funcționării polarizării directe.

Tip diodă	Tensiune directă tipică
Schottky Dioda	0,2 V–0,4 V
Siliciu Dioda redresoare	0,7 V–1,1 V

Tensiunea directă mai scăzută îmbunătățește în mod direct eficiența energetică, deoarece mai puțină energie electrică este convertită în căldură în timpul conducției.Acest lucru devine deosebit de important în electronicele compacte, unde spațiul de management termic este limitat.

Diodele Schottky sunt selectate în mod obișnuit pentru circuitele de putere de înaltă eficiență datorită căderii de tensiune reduse și comportamentului de comutare rapidă.Cu toate acestea, redresoarele standard din siliciu pot oferi o toleranță mai bună la tensiune inversă și un curent de scurgere mai mic în anumite aplicații.

Tensiunea directă mai mică ajută, de asemenea, la reducerea stresului termic, la îmbunătățirea eficienței, la scăderea temperaturii joncțiunii și la extinderea duratei de viață a componentelor.

Relația de disipare a puterii:

P=V_f×I

Chiar și mici reduceri ale tensiunii directe pot reduce foarte mult pierderile de putere în sistemele electronice cu curent ridicat.

Tensiune inversă (Vr)

Tensiunea nominală inversă definește tensiunea inversă maximă pe care o poate rezista dioda în siguranță înainte de apariția unei defecțiuni electrice.Dacă tensiunea inversă aplicată depășește limita nominală, dioda poate suferi defecțiuni de avalanșă, curent de scurgere excesiv, deteriorare permanentă a semiconductoarelor și defecțiune PCB în timpul supratensiunii.

Tensiunile nominale inverse sunt de obicei selectate cu o marjă de siguranță suplimentară pentru a ajuta la menținerea fiabilității în condiții de funcționare tranzitorii.Marja de tensiune inversă insuficientă crește riscul problemelor de fiabilitate pe termen lung și defecțiunilor neașteptate în câmp.

Curent de scurgere (IR)

Curentul de scurgere se referă la cantitatea mică de curent invers care curge prin diodă atunci când este polarizat invers.Deși curentul de scurgere este în mod normal foarte mic, scurgerea excesivă poate reduce durata de viață a bateriei, scădea eficiența standby-ului, crește stresul termic și poate afecta circuitele de precizie cu putere redusă.

Curentul de scurgere crește în general pe măsură ce temperatura crește, tensiunea inversă crește și are loc îmbătrânirea semiconductorilor.Performanța scăzută a scurgerilor este deosebit de importantă în electronicele portabile, sistemele alimentate cu baterii, dispozitivele IoT și circuitele de așteptare eficiente din punct de vedere energetic.

Diodele Schottky au în mod obișnuit un curent de scurgere mai mare decât redresoarele standard cu siliciu, în special la temperaturi de funcționare ridicate.

De exemplu, Diodele Schottky oferă în mod obișnuit o eficiență excelentă la încărcătoarele rapide datorită tensiunii lor scăzute.Cu toate acestea, curentul lor de scurgere mai mare la temperatură ridicată poate reduce ușor eficiența standby în sistemele alimentate cu baterii.

Acest compromis devine important în modelele electronice cu putere redusă, unde durata lungă de viață a bateriei și consumul minim de energie în standby sunt priorități.

Timp de recuperare (trr)

Timpul de recuperare măsoară cât de repede se oprește dioda să conducă atunci când trece de la polarizarea directă la polarizarea inversă.

Tip diodă	Timp de recuperare tipic
Standard Redresor	2µs–30µs
Recuperare rapidă Dioda	50ns–500ns
Schottky Dioda	Aproape de zero

Timpul de recuperare devine din ce în ce mai important pe măsură ce frecvența de comutare crește.Diodele redresoare standard sunt în general acceptabile pentru sursele de alimentare cu frecvență joasă, dar pot crea pierderi excesive de comutare în circuitele de înaltă frecvență.

În sursele de alimentare cu comutare de înaltă frecvență, diodele redresoare mai lente pot genera pierderi suplimentare de comutare, deoarece curentul de recuperare inversă continuă să curgă pentru scurt timp în timpul tranzițiilor de comutare.Recuperarea rapidă și diodele Schottky ajută la reducerea acestor pierderi, la reducerea generării de căldură și la îmbunătățirea eficienței generale a convertorului.

Recuperarea rapidă și diodele Schottky sunt de obicei preferate în sursele de alimentare cu comutare, încărcătoarele rapide, convertoarele DC-DC, circuitele de alimentare RF și sistemele industriale de înaltă frecvență.

Comportamentul lor de comutare mai rapid ajută la reducerea pierderilor de comutare, la reducerea generării de căldură, la îmbunătățirea eficienței, la reducerea zgomotului EMI și la o mai bună stabilitate termică.

Cu toate acestea, diodele Schottky pot prezenta un curent de scurgere inversă mai mare la temperaturi ridicate, ceea ce trebuie luat în considerare în medii solicitante termic.

Capacitatea joncțiunii (Cj)

Capacitatea joncțiunii reprezintă sarcina electrică stocată între bornele diodei.Acest parametru afectează direct viteza de comutare, performanța RF, integritatea semnalului și comportamentul circuitului de înaltă frecvență.

Capacitatea mai mică a joncțiunii ajută la îmbunătățirea comutării de înaltă frecvență, a stabilității semnalului RF, a performanței circuitului de comunicație și a acurateței procesării semnalului.

Capacitatea joncțiunii devine deosebit de importantă în sistemele de comunicații RF, electronice fără fir, circuite de procesare a semnalului și sisteme digitale de mare viteză.Capacitatea excesivă poate introduce distorsiuni ale semnalului, comportament de comutare mai lent și eficiență RF redusă.

Temperatura maximă de joncțiune (Tj)

Temperatura maximă a joncțiunii, scrisă în mod obișnuit ca Tj, definește cea mai mare temperatură de funcționare sigură a joncțiunii semiconductoare interne a diodei.

Acest parametru este extrem de important deoarece dioda se poate defecta chiar și atunci când tensiunea și curentul nominal par acceptabile dacă managementul termic este insuficient.

Pe măsură ce temperatura joncțiunii crește, dioda poate prezenta un curent de scurgere crescut, o eficiență redusă, instabilitate de tensiune directă, îmbătrânire accelerată a semiconductorilor și deteriorare internă permanentă.

În aplicațiile cu diode SMD cu curent ridicat, temperatura excesivă a joncțiunii poate declanșa evadarea termică.Acest lucru se întâmplă atunci când creșterea temperaturii crește curentul de scurgere și disiparea puterii, care apoi generează și mai multă căldură și crește și mai mult temperatura joncțiunii.

Dacă evadarea termică nu este controlată, dioda se poate defecta brusc și poate deteriora componentele PCB din jur.

Funcționarea continuă lângă temperatura maximă a joncțiunii poate, de asemenea, scurta durata de viață a componentelor pe termen lung, chiar dacă nu are loc o defecțiune imediată.Temperatura ridicată accelerează mecanismele de uzură a semiconductorilor și reduce fiabilitatea pe termen lung.

Fiabilitatea termică este în mod obișnuit îmbunătățită prin utilizarea pachetelor de diode mai mari, urmelor mai largi de cupru, turnării mai mari de cupru PCB, căilor termice, fluxului de aer mai bun și tehnicilor de reducere a curentului.

Managementul termic adecvat ajută la menținerea temperaturii sigure a joncțiunii, la îmbunătățirea fiabilității pe termen lung și la reducerea riscului de defecțiune prematură a componentelor în sistemele electronice moderne.

De exemplu, o fișă de date a diodei poate specifica o temperatură maximă de joncțiune de 150°C și o valoare RθJA de 90°C/W.Aceste valori ajută la estimarea dacă dioda poate funcționa în siguranță în condițiile așteptate de temperatură ambientală și de disipare a puterii.

Cum să testați o diodă SMD cu un multimetru

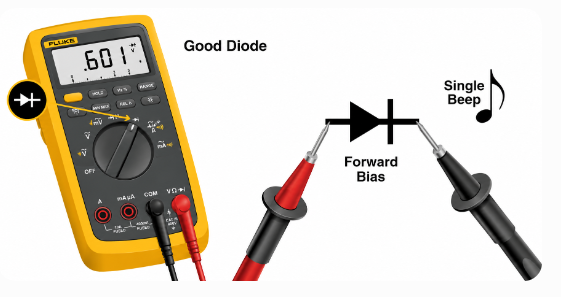

Figura 5. Testarea unei diode SMD cu un multimetru

Testarea unei diode SMD cu a multimetrul ajută la identificarea problemelor obișnuite, cum ar fi scurtcircuite, circuite deschise, deteriorarea scurgerilor și defecțiunea termică.Procedurile de testare adecvate sunt importante deoarece măsurătorile incorecte pot duce la diagnosticare incorectă sau la deteriorarea accidentală a PCB-ului.

Măsuri de siguranță înainte de testare

Înainte de a efectua orice măsurători cu diode:

1. Deconectați și izolați alimentarea de la circuit

2. Descărcați complet condensatorii înainte de a atinge PCB

3. Evitați testarea circuitelor sub tensiune

4. Utilizați protecție ESD atunci când manipulați electronice sensibile

Condensatoarele mari din interiorul surselor de alimentare, încărcătoarelor și electronicelor industriale pot păstra o tensiune periculoasă chiar și după ce alimentarea este întreruptă.Descărcarea condensatoarelor ajută la reducerea riscului de șoc electric și de deteriorare accidentală a componentelor.

De asemenea, măsurătorile în circuit nu sunt întotdeauna pe deplin fiabile, deoarece componentele PCB din jur pot crea citiri false.Rezistoarele paralele, condensatoarele, inductoarele și traseele semiconductoarelor pot afecta măsurătorile multimetrului și pot produce rezultate înșelătoare.

Pentru o depanare mai precisă, o parte a diodei este adesea ridicată de pe PCB pentru a izola componenta în timpul testării.

Test de părtinire directă

Setați multimetrul în modul de testare a diodelor.Conectați sonda roșie la anod și sonda neagră la catod.O diodă sănătoasă arată în mod normal o cădere de tensiune directă de aproximativ 0,2 V–0,4 V pentru diodele Schottky și 0,6 V–0,7 V pentru diodele de siliciu.Aceste citiri reprezintă căderea de tensiune directă a diodei în timpul conducției.Tensiunea directă mai mică a diodelor Schottky ajută la îmbunătățirea eficienței și la reducerea generării de căldură în circuitele de comutare de înaltă frecvență.

Test de polarizare inversă

Inversați sondele multimetrului conectând sonda neagră la anod și sonda roșie la catod.O diodă sănătoasă ar trebui să blocheze fluxul de curent invers.Multimetrul afișează în mod normal OL (Open Loop) sau rezistență foarte mare.Dacă curentul măsurabil curge în polarizare inversă, dioda poate suferi deteriorări ale scurgerilor, defectarea joncțiunii sau degradarea termică.Problemele de scurgere inversă devin adesea mai grave la temperaturi de funcționare ridicate.

Indicatori comuni de eroare

Simptom	Cauza posibila
0V ambele direcții	Diodă scurtcircuitată
OL ambele direcții	Deschide dioda
Instabil lecturi	termică deteriorare sau scurgere

Diode scurtcircuitate apar frecvent după suprasolicitare electrică, evenimente de polaritate inversă, supraîncălzire severă sau deteriorare la supratensiune.Deschide dioda defecțiunile pot rezulta din deteriorarea firului de legătură, cicluri termice excesive, fisuri mecanice sau defecte de fabricație.Instabil sau inconsecventă citirile pot indica daune termice interne, probleme cu curentul de scurgere, rosturi de lipire crăpate sau degradare parțială a semiconductorilor.

În circuitele de comutare de înaltă frecvență și sursele de alimentare, diodele SMD defecte pot provoca, de asemenea, generare excesivă de căldură, tensiune de ieșire instabilă, zgomot de comutare, eficiență redusă de încărcare și funcționare intermitentă a circuitului.

Testarea adecvată a multimetrului ajută la identificarea rapidă a diodelor defecte și susține o depanare mai precisă în sistemele electronice moderne.

Defecțiuni comune ale diodelor SMD și greșeli de proiectare PCB

Deși diodele SMD sunt proiectate pentru o funcționare fiabilă pe termen lung, defecțiunile pot apărea atunci când proiectarea circuitelor, managementul termic sau practicile de aranjare a PCB nu sunt optimizate corespunzător.Multe probleme legate de diode nu sunt cauzate de defecte de fabricație, ci de probleme legate de proiectare, cum ar fi suprasolicitarea electrică, căldura excesivă, aspectul slab al PCB-ului, descărcarea electrostatică (ESD) și defecte de lipire.Aceste probleme pot reduce performanța, scurta durata de viață a componentelor și pot crea probleme de fiabilitate pe termen lung în sistemele electronice.

Înțelegerea mecanismelor obișnuite de defecțiune a diodelor SMD și a greșelilor de proiectare a PCB ajută la identificarea cauzelor principale ale problemelor de circuit și sprijină un design mai fiabil al plăcii.Multe defecțiuni provin din gestionarea termică inadecvată, selecția incorectă a diodei, marja de tensiune insuficientă, plasarea proastă a componentelor sau condițiile de lipire necorespunzătoare.Acești factori de proiectare pot afecta treptat performanța, chiar dacă inițial circuitul pare să funcționeze corect.

Defecțiuni comune ale diodelor SMD și efectele acestora

Eșec Cauza	comună Simptom	Probabil Rezultat
Suprasolicitare electrică	Supraîncălzire	Daune în exces de curent
Căldură excesivă	Urme de arsuri	Fuga termică
Expunerea la ESD	Pierderea protecției la supratensiune	Degradarea diodei TVS
Deteriorarea flexului PCB	Funcționare intermitentă	Îmbinări de lipire crăpate
Lipire necorespunzătoare	Instabilitatea tensiunii	Scurgere inversă și instabilă operare

Suprasolicitarea electrică este una dintre cele mai frecvente cauze ale defectării diodei SMD.Acest lucru se întâmplă atunci când o diodă funcționează dincolo de limitele sale nominale de tensiune sau curent, cauzând generarea excesivă de căldură și potențial deteriorarea joncțiunii semiconductoare.Solicitarea excesivă continuă poate degrada permanent caracteristicile electrice și poate reduce fiabilitatea.

Stresul termic este un alt factor major, în special în modelele de PCB compacte, unde suprafața limitată de cupru limitează disiparea căldurii.Temperaturile ridicate ale joncțiunii pot crește curentul de scurgere, pot reduce eficiența, accelerează îmbătrânirea și, în cele din urmă, pot duce la evadarea termică.

Deteriorarea ESD afectează frecvent diodele de protecție utilizate în apropierea interfețelor de comunicație.Expunerea repetată la evenimente tranzitorii poate slăbi treptat capacitatea de protecție a dispozitivului și poate reduce eficacitatea acestuia în timp.

Greșeli obișnuite de proiectare PCB care afectează fiabilitatea diodelor SMD

Mai multe practici de proiectare și de aranjare a PCB-urilor pot crește în mod neintenționat riscul de defecțiune.

Tampoanele termice subdimensionate pot limita transferul de căldură de la diodă în PCB.Dacă zonele de cupru sunt prea mici, căldura se poate acumula în jurul componentei și crește temperatura joncțiunii în timpul funcționării continue.

Amplasarea incorectă a diodei TVS poate reduce eficacitatea protecției.Dispozitivele de protecție amplasate prea departe de conectorii externi pot permite vârfurilor tranzitorii să pătrundă mai adânc în circuit înainte să apară suprimarea.

Utilizarea diodelor redresoare lente în circuite de mare viteză poate introduce zgomot de comutare, pierderi de putere crescute, eficiență redusă și probleme de interferență electromagnetică.Recuperarea rapidă și diodele Schottky sunt, în general, mai potrivite pentru proiecte de înaltă frecvență.

Marja de tensiune inversă insuficientă poate crea, de asemenea, probleme de fiabilitate.Selectarea unei diode prea aproape de tensiunea de funcționare așteptată lasă puțină toleranță pentru vârfurile de tensiune sau condițiile de funcționare neașteptate.

Performanța fiabilă a diodei depinde adesea de combinarea designului termic adecvat, a marjelor electrice adecvate, a dispunerii PCB optimizate, a plasării eficiente a protecției la supratensiune și a conexiunilor de lipire stabile.Deciziile mici de proiectare pot avea un impact major asupra fiabilității și performanței circuitului pe termen lung.

Diode SMD vs diode prin gaură

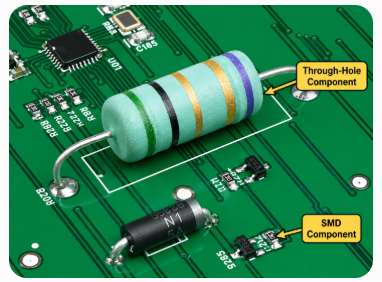

Figura 6. SMD vs Componente Through-Hole pe PCB

Diodele SMD și diodele cu orificiu traversant îndeplinesc ambele funcții electrice similare, dar diferă considerabil în ceea ce privește dimensiunea, metoda de fabricație, comportamentul termic, durabilitatea mecanică și integrarea PCB-ului.

Caracteristică	SMD Diode	Orificiu traversant Diode
Dimensiune PCB	Compact	Mai mare
Fabricarea	SMT automatizat	Lipire manuală/undă
Performanță de înaltă frecvență	Mai bine	Mai jos
Reparabilitate	Mai dificil	Mai usor
Disiparea termică	Moderat	Mai bine pentru putere mare
Utilizare comună	Portabil electronice	Sisteme industriale

Diodele SMD sunt în general preferate în electronica modernă, deoarece acceptă configurații mai mici de PCB, producție automată în masă, dispozitive electronice ușoare și performanță îmbunătățită de înaltă frecvență.

Căile lor electrice mai scurte ajută la reducerea inductanței și capacității parazite, făcându-le potrivite pentru circuite de comutare de mare viteză, sisteme de comunicații RF, convertoare de putere compacte și dispozitive electronice dens.

Cu toate acestea, diodele cu orificii traversante pot fi încă preferate în sistemele de mare putere, aplicațiile cu curent intens, mediile mecanice dure și echipamentele care necesită reparații sau înlocuiri mai ușoare.

Deoarece componentele cu orificii de trecere folosesc cabluri introduse în PCB, ele oferă adesea ancorare mecanică mai puternică și o mai bună manipulare a căldurii pentru dispozitivele de mare putere.

În dispozitivele electronice moderne, diodele SMD domină, deoarece configurațiile PCB compacte și ansamblul automat SMT reduc foarte mult costul de producție și măresc viteza de producție.
