Histereza este un concept important în electronică care explică de ce unele sisteme răspund diferit în funcție de starea lor anterioară.În loc să reacționeze instantaneu la fiecare modificare mică de intrare, sistemele histeretice folosesc un efect de memorie care ajută la îmbunătățirea stabilității și la reducerea comutărilor nedorite.Acest comportament este utilizat pe scară largă în comparatoare, declanșatoare Schmitt, sisteme magnetice și electronice de putere pentru a crea o funcționare mai fiabilă a circuitului.Înțelegerea modului în care funcționează histerezisul ajută la explicarea impactului acestuia asupra performanței, eficienței și designului electronic practic.

Catalog

Ce este histerezisul în circuitele electronice?

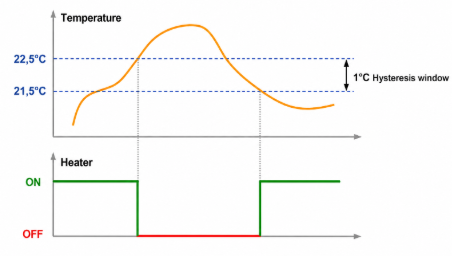

Histerezisul în circuitele electronice se referă la o condiție în care ieșirea sistemului depinde nu numai de condițiile de intrare actuale, ci și de stările de funcționare anterioare.În loc să utilizeze un singur prag de comutare, sistemele histeretice funcționează de obicei cu puncte de activare și dezactivare separate.Diferența dintre aceste praguri formează o fereastră de histerezis.

În electronica practică, histerezisul creează un efect de memorie.Odată ce un dispozitiv își schimbă starea, nu se inversează imediat când condițiile de intrare fluctuează ușor în direcția opusă.Acest comportament permite sistemelor să mențină o funcționare mai previzibilă în condiții schimbătoare.

Histerezisul este utilizat pe scară largă în:

• Circuite comparatoare

• declanșează Schmitt

• Electronică de putere

• Sisteme de stocare magnetice

• Sisteme de control industrial

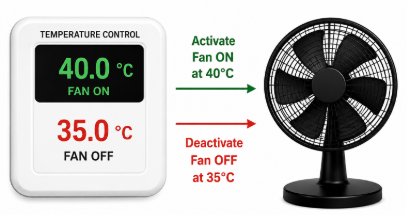

Figura 2. Ventilatorul controlat cu temperatură utilizând praguri separate de ON și OFF pentru o funcționare stabilă

De exemplu, un ventilator de răcire se poate activa la 40°C dar rămâne activ până când temperatura scade sub 35°C.Folosind diferit ON şi praguri OFF previne ciclul rapid atunci când condițiile de funcționare fluctuează în apropierea unui punct de referință.

Fără histerezis, sistemele care funcționează în apropierea nivelurilor de prag pot reacționa continuu la semnalul mic v ionii ariat.Acest comportament poate produce vibrații de releu, declanșare falsă, funcționare instabilă și activitate excesivă de comutare.

Datorită capacității sale de a sprijini luarea deciziilor stabile în condiții fluctuante, histerezisul rămâne un principiu important în designul electronic modern.

Cum funcționează histerezisul în sistemele reale

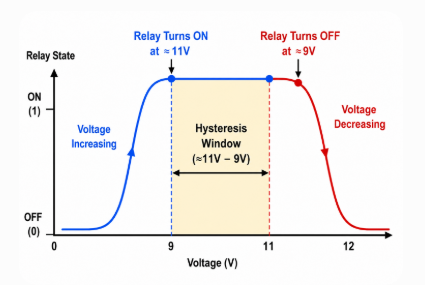

Figura 3. Comportamentul comutării releului care arată praguri separate ON și OFF cu o fereastră de histerezis

Unul dintre cele mai simple exemple de histerezis apare în funcționarea releului.

Imaginați-vă a releu 12V conectat la o sursă de alimentare variabilă.

Comportamentul comutării releului

• Tensiunea crește treptat de la 0V

• Releul se activează la aproximativ 11V

• Tensiunea scade încet

• Releul rămâne activ

• Releul se oprește în cele din urmă aproape de 9V

Diferența dintre tensiunea de activare și dezactivare se numește fereastra de histerezis.

Releul își păstrează temporar starea anterioară, mai degrabă decât să răspundă imediat la schimbările mici de tensiune.Același principiu apare în sistemele afectate de zgomot electric, ondulație de tensiune, interferență electromagnetică (EMI) și fluctuații termice.Aceste perturbații pot introduce ioni v ariat mici în semnale și condiții de funcționare, făcând un comportament stabil de prag mai dificil de menținut fără histerezis.

Histerezisul stabilizează deciziile de prag în condiții fluctuante și reduce evenimentele excesive de comutare care pot scurta durata de viață a componentelor.Acesta este motivul pentru care histerezisul este încorporat în mod intenționat în multe sisteme electronice moderne.

Principii de bază și cauze ale histerezisului

Caracteristica definitorie a histerezisului este comportamentul memoriei.Un sistem histeretic răspunde atât în ​​funcție de condițiile actuale, cât și de stările de funcționare anterioare.Ca rezultat, creșterea intrării și scăderea intrării urmează căi de răspuns diferite.

Aceasta creează caracteristica bucla de histerezis.

Histerezis dependent de rata vs independent de rata

Caracteristică	Independent de tarif	În funcție de rată
Răspuns	În mare parte neschimbat	Variază cu viteza
Sensibilitate	Scăzut	Înalt
Aplicații tipice	Magneți permanenți	Electronica de putere
Utilizarea ingineriei	Retentie magnetica	Analiza comutației dinamice

Principalele cauze ale histerezisului

• Alinierea domeniului magnetic

În materialele magnetice, domeniile magnetice microscopice pot rămâne parțial aliniate chiar și după ce câmpul magnetic extern este îndepărtat.Această aliniere reziduală creează un efect de memorie care contribuie la comportamentul histerezis magnetic.

• Capcanarea încărcării

În dispozitivele semiconductoare, sarcinile electrice blocate pot întârzia răspunsurile de comutare și pot determina comportamentul dispozitivului să depindă parțial de stările electrice anterioare.Acest efect este observat frecvent în tehnologiile de memorie și sistemele bazate pe tranzistori.

• Efecte mecanice și termice

Mișcarea mecanică și temperatura v ionii ariat pot introduce răspunsuri întârziate între comportamentul de intrare și de ieșire.Aceste efecte sunt adesea observate în relee, senzori și sisteme reglate de temperatură, unde modificările fizice influențează performanța sistemului.

• Feedback pozitiv

Multe circuite electronice generează în mod intenționat histerezis prin rețele de feedback.Feedback-ul pozitiv modifică pragurile de comutare și ajută la crearea unui comportament mai controlat.Această abordare este utilizată pe scară largă în comparatoare, declanșatoare Schmitt și circuite amplificatoare operaționale pentru a îmbunătăți stabilitatea semnalului în condiții în schimbare.

Înțelegerea buclelor de histerezis magnetic

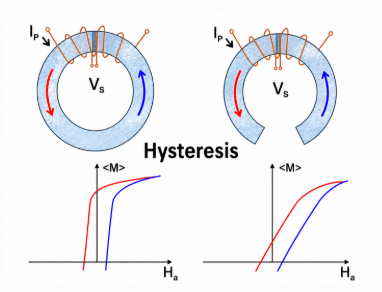

Figura 4. Bucla de histerezis magnetic care arată diferite căi de magnetizare în timpul schimbării câmpurilor magnetice

Materialele magnetice oferă unul dintre cele mai clare exemple de comportament de histerezis.Histerezisul magnetic apare atunci când materialele păstrează magnetizarea după ce un câmp magnetic extern este îndepărtat.

Materiale ferromagnetice precum fierul, nichelul, cobaltul și oțelul siliconic prezintă în mod natural acest efect, deoarece domeniile magnetice interne pot rămâne parțial aliniate chiar și după schimbarea condițiilor de câmp.

Înțelegerea buclei de histerezis

Bucla de histerezis descrie relația dintre:

• Intensitatea câmpului magnetic (H)

• Densitatea fluxului magnetic (B)

B = f(H)

Câmpurile magnetice în creștere și în scădere urmează căi diferite, creând o buclă închisă care ilustrează comportamentul memoriei magnetice.O buclă mai largă de histerezis indică, în general, o pierdere mai mare de energie, o generare crescută de căldură și o eficiență generală redusă.

Curbele de histerezis sunt examinate îndeaproape în timpul proiectării transformatoarelor, motoarelor și sistemelor de alimentare, deoarece pierderile excesive pot crea stres termic pe termen lung.

În sursele practice de alimentare cu comutare, materialele de ferită sunt adesea preferate deoarece pierderile din oțel siliciu cresc considerabil în condiții de operare de înaltă frecvență.

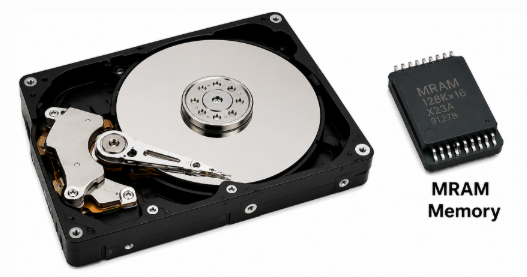

Figura 5. Dispozitive de stocare magnetice care utilizează histerezis pentru păstrarea datelor

Histerezis magnetic în stocarea datelor

Hard disk-urile și tehnologiile de memorie magnetică se bazează pe histerezis.Deoarece materialele magnetice păstrează magnetizarea după îndepărtarea puterii, informațiile rămân stocate fără energie electrică continuă.

Utilizările obișnuite variază de la hard disk-uri, sisteme de bandă magnetică și tehnologia MRAM (memorie cu acces aleator magnetorezistiv), toate se bazează pe histerezis magnetic pentru reținerea datelor și capabilitățile de stocare nevolatilă.

Materialele miezului magnetic și comparația eficienței

Selectarea materialului de bază afectează direct pierderile de histerezis, eficiența, generarea de căldură și performanța pe termen lung în transformatoare și sisteme de comutare.Materialele diferite răspund diferit la câmpurile magnetice din cauza ionilor v ariat din structura atomică, coercivitate, permeabilitate și caracteristici de retenție magnetică.Aceste diferențe devin deosebit de importante în transformatoare, inductori, surse de alimentare în comutație, motoare electrice și sisteme de alimentare de înaltă frecvență.

Comparația materialelor obișnuite ale miezului magnetic

Material	Frecvența	rudă Pierderea miezului	rudă Cost	Tipic Aplicații
Oțel siliconic	50–60 Hz	Moderat	Scăzut	Transformatoare utilitare, motoare
Ferită	kHz–MHz	Scăzut	Mediu	SMPS, circuite RF, EMI suprimare
Metal amorf	50–400 Hz	Foarte Scăzut	Înalt	Transformatoare eficiente din punct de vedere energetic

Deși toate materialele susțin funcționarea magnetică, performanța lor poate varia considerabil în condiții practice.Alegerea materialelor depinde adesea de cerințele de funcționare, mai degrabă decât de performanța teoretică.

De exemplu, transformatoarele de utilitate folosesc adesea oțel siliciu din cauza rentabilității și a fiabilității stabilite de mult timp.Sursele de alimentare de înaltă frecvență folosesc în mod obișnuit ferită, deoarece rezistența sa electrică mare reduce pierderile prin curenți turbionari.Transformatoarele eficiente din punct de vedere energetic folosesc din ce în ce mai mult materiale amorfe, deoarece pierderile mai mici pot îmbunătăți performanța pe termen lung.Înțelegerea acestor compromisuri ajută la echilibrarea comportamentului termic, obiectivele de eficiență și cerințele de funcționare.

Materiale magnetice moi vs dure

Materialele magnetice sunt, în general, împărțite în categorii moi și dure, în funcție de cât de ușor devin magnetizate și demagnetizate.

Proprietate	Moale Materiale magnetice	Greu Materiale magnetice
Coercitivitatea	Scăzut	Înalt
Pierderea histerezisului	Mai jos	Mai sus
Utilizare principală	Transformatoare	Magneți permanenți
Păstrarea datelor	Scăzut	Înalt

Materialele magnetice moi pot schimba rapid stările magnetice cu un aport de energie relativ scăzut.Ele sunt preferate în transformatoare și inductori unde are loc cicluri magnetice repetate.

Materialele magnetice dure rezistă la demagnetizare și își păstrează proprietățile magnetice pentru perioade mai lungi.Aceste materiale sunt utilizate în mod obișnuit în magneții permanenți și sistemele de stocare magnetică.

Considerații practice de selecție

Selectarea unui material de miez magnetic implică mai mult decât simpla alegere a opțiunii cu cea mai mică pierdere de histerezis.Selectarea materialelor depinde, de asemenea, de considerente practice, cum ar fi frecvența de operare, condițiile termice, obiectivele de eficiență, constrângerile de dimensiune, cerințele de manipulare a puterii și costul total.Acești factori influențează în mod colectiv performanța, fiabilitatea și adecvarea pentru aplicații specifice.

De exemplu, o sursă de alimentare cu comutare de înaltă frecvență beneficiază în general de miezurile de ferită din cauza pierderilor mai mici în timpul comutării rapide.Între timp, transformatoarele de utilități care funcționează la frecvențe standard ale rețelei pot continua să utilizeze oțel siliciu din cauza eficienței costurilor și a fiabilității dovedite.

Selectarea materialelor afectează direct eficiența pe termen lung, comportamentul termic și performanța generală a sistemului.Înțelegerea acestor compromisuri vă permite să alegeți materiale magnetice care se potrivesc mai bine cu cerințele aplicației.

Histerezis în dispozitivele semiconductoare

Figura 6. Dispozitive SCR și TRIAC utilizate în aplicațiile de comutare

Tiristoarele sunt dispozitive de comutare semiconductoare concepute pentru aplicații de înaltă tensiune și curent ridicat.Spre deosebire de tranzistoarele convenționale care răspund continuu la semnalele de control, tiristoarele folosesc un mecanism de blocare care permite dispozitivului să rămână conductiv după activare.

Acest comportament de operare creează o caracteristică de memorie, deoarece ieșirea dispozitivului depinde parțial de starea sa anterioară.Odată declanșată, conducția continuă până când condițiile de funcționare scad sub limitele electrice specifice.

Cum funcționează comportamentul de blocare

Dispozitive precum Redresoare controlate cu siliciu (SCR) şi TRIAC-uri se bazează pe caracteristicile curente de blocare și menținere.

După primirea unui impuls de poartă, dispozitivul intră într-o stare conductivă și continuă să funcționeze chiar și atunci când semnalul de poartă este eliminat.Conducția se oprește numai după ce curentul scade sub pragul curentului de menținere.

Deoarece activarea și dezactivarea au loc în condiții electrice diferite, tiristoarele prezintă un comportament similar cu histerezisul.

Parametri cheie care afectează performanța

• Curent de blocare: curent minim necesar imediat după declanșare.

• Curent de menținere: curent minim necesar pentru menținerea conducției.

• Gate Trigger Current: Curent necesar pentru a activa dispozitivul.

• Tensiune de blocare: Capacitate maximă de tensiune în starea OFF.

Exemplu de scenariu de selecție a dispozitivului

Aplicație	Sugerat Dispozitiv	Motivul
Controler de viteză a ventilatorului	BT136 TRIAC	Comutare bidirecțională AC capacitatea
Controlul motorului industrial	TYN612 SCR	Tensiune și curent mai mari capacitatea de manipulare
Circuite educaționale	TIC106 SCR	Funcționare simplă cu putere redusă și accesibilitate

Procesul de selecție depinde adesea de modul în care dispozitivul interacționează cu mediul de operare.

De exemplu, un regulator de viteză a ventilatorului de uz casnic sau un variator de lumină utilizează în mod obișnuit BT136 TRIAC deoarece capacitatea sa de comutare bidirecțională simplifică controlul AC.Deoarece curentul alternativ circulă în ambele direcții, un TRIAC poate conduce în ambele jumătăți ale ciclului AC fără a necesita componente de comutare suplimentare.Această caracteristică reduce complexitatea circuitului și face implementarea mai practică în electronicele de consum compacte.

Sistemele industriale de control al motoarelor pot favoriza în schimb TYN612 SCR, care este conceput pentru a face față condițiilor de putere mai mare și mediilor de operare mai solicitante.Aplicațiile care implică sarcini de curent mai mari și cerințe de reglare a puterii beneficiază adesea de o capacitate de comutare mai puternică și de o robustețe îmbunătățită.

Pentru proiecte educaționale și aplicații de control de putere redusă, the TIC106 SCR rămâne o opțiune practică datorită comportamentului său simplu de funcționare și accesibilității pentru experimentare.Este frecvent utilizat în circuitele de comutare introductive unde ușurința de înțelegere și implementare sunt importante.

Această abordare bazată pe aplicație demonstrează că selecția dispozitivului depinde nu numai de specificațiile electrice, ci și de cerințele sistemului, condițiile de operare și considerente practice de proiectare.

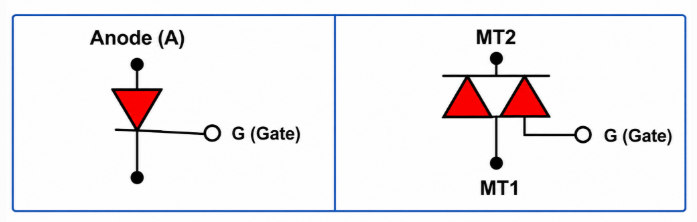

Figura 7. Simboluri SCR și TRIAC care arată diferite structuri de comutare

SCR vs TRIAC

Caracteristică	SCR	TRIAC
Direcția curentă	O singură direcție	Două direcții
Comutare AC	Limitat	Excelent
Aplicații DC	comună	Mai puțin frecvente
Controlul puterii	Înalt	Moderat
Utilizare tipică	Sisteme industriale	Comercial dispozitive electronice

Histerezis în comparator și circuite de declanșare Schmitt

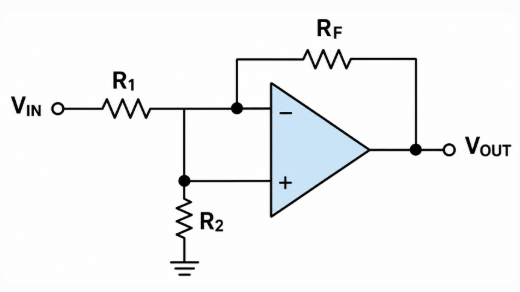

Figura 8. Circuit comparator folosind feedback pozitiv pentru histerezis

Circuitele comparatoare reprezintă una dintre cele mai comune aplicații practice ale histerezisului în electronică.Scopul lor este de a compara un semnal de intrare cu o tensiune de referință și de a genera o ieșire în funcție de rezultatul comparației.

Sistemele reale funcționează frecvent în medii care conțin zgomot electric, ondulație și fluctuații de semnal.În aceste condiții, ionii mici v ariat aproape de nivelurile de prag pot afecta consistența ieșirii.

Histerezisul îmbunătățește comportamentul pragului prin crearea unor niveluri de comutare separate, permițând circuitelor comparatoare să funcționeze mai fiabil în condiții de schimbare a semnalului.

Comparator de performanță

Parametru	Fără histerezis	Cu histerezis
Declanșare falsă	Frecvent	Minimal
Stabilitatea comutării	Slab Aproape de prag	Stabil
Relay Chatter	comună	Rar
Sensibilitatea la zgomot	Înalt	Redus
Fiabilitatea ieșirii	Moderat	Îmbunătățit

Comparația demonstrează de ce histerezisul este utilizat în mod obișnuit în interfețele senzorilor, sistemele încorporate și aplicațiile de control industrial.

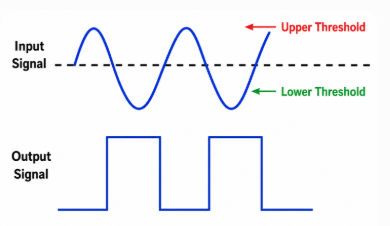

Figura 9. Funcţionarea declanşatorului Schmitt utilizând pragurile superioare şi inferioare

Înțelegerea operației Schmitt Trigger

Un declanșator Schmitt folosește în mod intenționat feedback pozitiv pentru a crea histerezis, astfel încât nu comută la o singură tensiune de prag.În schimb, folosește două puncte de comutare diferite: o tensiune de prag superioară și o tensiune de prag inferioară.Acest lucru face tranzițiile semnalului mai curate și mai stabile.În sistemele încorporate practice, declanșatoarele Schmitt sunt adesea adăugate la interfețele senzorilor și la intrările comutatoarelor mecanice, deoarece fluctuațiile mici ale semnalului, zgomotul sau sărirea contactului pot crea altfel mai multe tranziții neintenționate.

Histerezis în op-amp și electronică de putere

Amplificatoare operaționale sunt utilizate pe scară largă în sistemele de detectare, procesarea semnalului și circuitele de control analogice datorită sensibilității și capacității lor de amplificare.Când semnalele de intrare variază lent sau funcționează în apropierea condițiilor de prag, mici fluctuații pot afecta consistența comutării și pot crea un comportament instabil de ieșire.

Pentru a îmbunătăți performanța, circuitele op-amp introduc adesea histerezis prin rețele de feedback pozitiv.Această abordare creează praguri separate de activare și dezactivare, permițând comportamentului de comutare să rămână mai controlat în condiții de intrare în schimbare.

Un exemplu practic de histerezis apare în sisteme inteligente de climatizare.

Luați în considerare un sistem cu o temperatură țintă a camerei de 26°C.Fără o fereastră de histerezis, fluctuațiile minore de temperatură în jurul valorii de referință pot declanșa în mod repetat funcționarea compresorului.

Exemple de condiții de funcționare includ activarea răcirii la 28°C și dezactivarea răcirii la 24°C.

Aceasta 4°C separarea creează o fereastră de histerezis care reduce activitatea de comutare inutilă și permite sistemului să funcționeze într-un interval mai larg de temperatură înainte de a schimba starea.

Comportamentul comparativ al sistemului

Control Metoda	Compresor Cicluri pe oră	Efect
Fara histerezis	Înalt	Uzură crescută a compresorului și funcționare instabilă
Cu fereastra de histerezis de 4°C	Mai jos	Eficiență îmbunătățită și redusă activitate de comutare

Valorile de mai sus reprezintă un comportament de funcționare comparativ mai degrabă decât măsurători fixe, deoarece frecvența de comutare variază în funcție de dimensiunea încăperii, condițiile termice, calitatea izolației și factorii de mediu.

Chiar și așa, comparația demonstrează un principiu important de proiectare.Sistemele cu intervale de histerezis înguste sau absente pot comuta în mod repetat condițiile apropiate de prag, crescând stresul electric și reducând durata de viață pe termen lung a componentelor.Ferestrele de operare mai largi reduc, în general, frecvența de ciclu și îmbunătățesc consistența de funcționare.

În sistemele practice, activitatea redusă de comutare poate îmbunătăți eficiența energetică, poate reduce stresul termic și poate susține o viață mai lungă a compresorului.Metode de control similare sunt utilizate pe scară largă în sistemele de mediu, reglarea temperaturii industriale și electronicele de larg consum, unde comportamentul stabil al pragului este important.

Acest exemplu demonstrează modul în care histerezisul influențează nu numai comportamentul circuitului, ci și performanța sistemului din lumea reală și fiabilitatea pe termen lung.

Măsurarea și caracterizarea histerezii

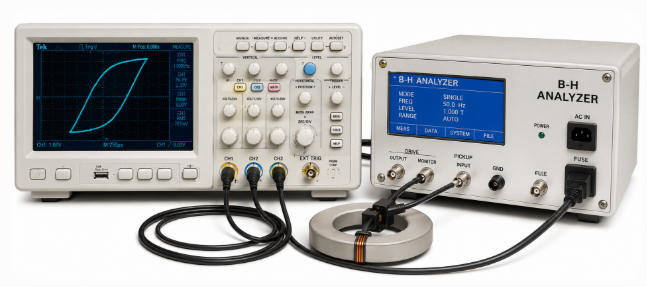

Figura 10. Osciloscop și analizor B-H pentru măsurarea histerezisului

Măsurarea histerezisului ajută la evaluarea modului în care componentele se comportă în condiții de operare în schimbare.În loc să identifice pur și simplu dacă histerezisul există, măsurătorile determină, de asemenea, cât de puternic afectează comportamentul de comutare, eficiența și performanța pe termen lung.

Sunt utilizate diferite instrumente în funcție de sistemul analizat:

• Osciloscoape - vizualizați pragurile de comutare și comportamentul semnalului în circuite precum comparatoare și declanșatoare Schmitt.

• Analizoare de curbă B-H - evaluează materialele magnetice prin măsurarea pierderilor de coercivitate, retentivitate și histerezis.

• Sisteme de Caracterizare Magnetică - studiază comportamentul magnetic în tehnologiile de cercetare și stocare.

• Sisteme de testare automatizate - îmbunătățește repetabilitatea și testarea la scară largă a componentelor.

Măsurătorile comune includ:

• Coercivitate - puterea câmpului magnetic necesară pentru a elimina magnetizarea reziduală

• Retentivitate - magnetizare rămasă după îndepărtarea câmpului

• Interval histerezis - separare între pragurile de comutare

• Switching Thresholds - valori care declanșează schimbări de stare

Rezultatele măsurătorilor influențează direct selecția materialului și proiectarea sistemului.Pierderile excesive de histerezis pot crește generarea de căldură, în timp ce pragurile prost selectate pot reduce consistența de funcționare.

Optimizarea histerezisului în proiectarea electronică

Histerezis vs sisteme non-histeretice

Caracteristică	histerezis	Non-isteretic
Zgomot Imunitatea	Înalt	Scăzut
Stabilitate	Mai bine	Mai puțin stabil
Comutare Frecvența	Mai jos	Mai sus
Sensibilitate	Mai jos	Mai sus
Fals Declanșarea	Redus	Mai frecvente
Pe termen lung Fiabilitate	Mai bine	Redus

Această comparație ilustrează de ce histerezisul este introdus în mod intenționat în multe sisteme practice.

Mai mulți factori influențează comportamentul histerezis, inclusiv zgomotul electric, temperatura de funcționare, sarcina v ariat ion, viteza de comutare, condițiile termice și cerințele de răspuns.Echilibrul ideal de proiectare depinde de aplicația specifică și de mediul de operare.

Provocări și direcții viitoare de cercetare

Deși histerezisul îmbunătățește comportamentul sistemului, poate crea și provocări de proiectare pe măsură ce dispozitivele devin mai mici și funcționează la viteze mai mari.

Provocările actuale asociate cu histerezis includ pierderile de energie în sistemele magnetice, generarea de căldură, efectele de îmbătrânire a materialelor, complexitatea modelării și pierderile crescute la frecvențe de operare înalte.Aceste limitări pot afecta eficiența generală, fiabilitatea și performanța sistemului pe termen lung.

Cercetările în curs continuă să exploreze materiale magnetice cu pierderi reduse, tehnici de optimizare asistate de IA, tehnologii de memorie spintronice, metode de control adaptiv al histerezisului și sisteme avansate de semiconductor.Aceste evoluții urmăresc să îmbunătățească eficiența, să reducă pierderile și să susțină un comportament mai inteligent al sistemului.

Viitoarele sisteme electronice pot adopta din ce în ce mai mult tehnici de histerezis adaptiv care ajustează automat comportamentul de operare în funcție de condițiile în schimbare.Pe măsură ce dispozitivele continuă să avanseze în viteză și complexitate, controlul eficient al histerezisului va rămâne un aspect important în proiectarea sistemului electronic.

Concluzie

Histerezisul ajută sistemele electronice să funcționeze mai fiabil prin îmbunătățirea stabilității și reducerea comportamentului de comutare nedorit.Este utilizat pe scară largă în materiale magnetice, dispozitive semiconductoare, sisteme de control și electronice de putere în care condițiile de funcționare se schimbă constant.Deși poate introduce pierderi de energie în unele aplicații, proiectarea adecvată a histerezii poate îmbunătăți eficiența și performanța pe termen lung.Înțelegerea histerezisului permite decizii mai bune în proiectarea circuitelor și optimizarea sistemului.
