Ghid cuprinzător pentru DS1302 RTC
2024-11-09 5506

CIP-ul DS1302 integrează perfect un sistem de ceas/calendar în timp real și 31 de octeți de memorie RAM statică, care desface cu grație misterele de cronometrare.Oferă un mijloc de a comunica eficient cu microprocesoarele prin utilizarea unei interfețe seriale simplificate.Acest document se aventurează profund în arhitectura cipului, descoperind funcționarea complexă și dansul electronilor din circuitele sale.Trezește curiozitatea celor intrigați de eleganța proiectării tehnologice.

Catalog

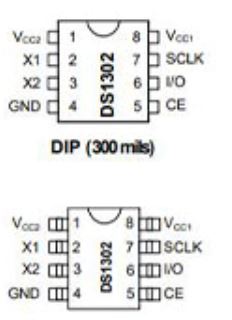

Prezentare generală a conexiunilor DS1302

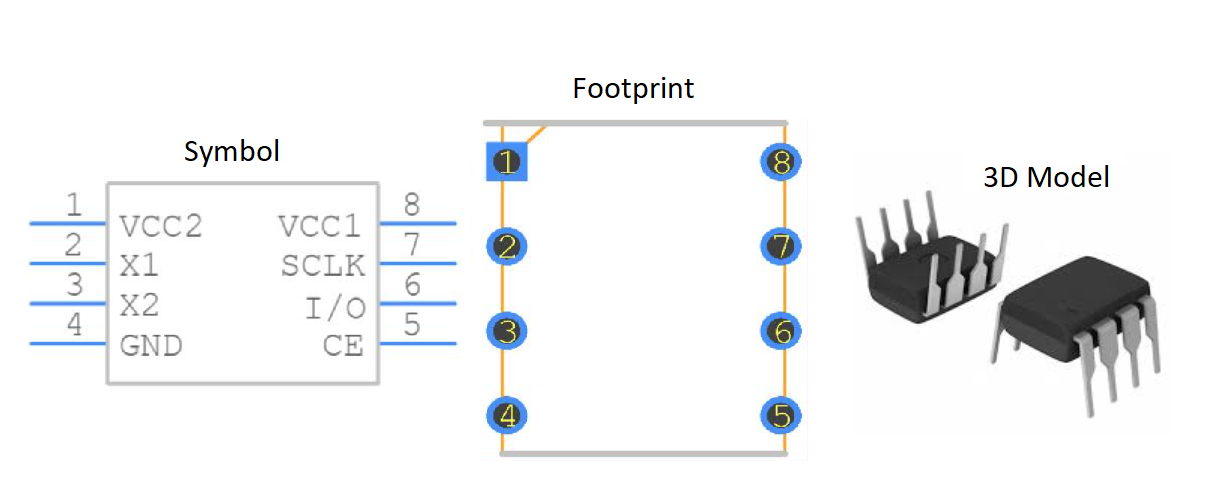

Model CAD al DS1302

Prezentare generală a DS1302

DS1302 Combină un ceas/calendar în timp real cu 31 de octeți de RAM static, elaborat pentru a se potrivi cu scenarii de putere redusă.Oferă informații de cronometrare minuțioase pentru câteva secunde, minute, ore, zile, date, luni și ani, completate cu ajustări ale anului LEAP, gestionate fără efort.Acest sistem permite formate de timp de 24 de ore și 12 ore, cu un indicator AM/PM pentru a răspunde preferințelor utilizatorilor normelor de afișare a timpului digital.Interfața sa de comunicare în serie ușurează conectivitatea cu microprocesoare diverse, întruchipând adaptabilitatea în proiectarea sistemului.

Caracteristici ale DS1302

Cronometru integrat și gestionarea datelor

DS1302 se dovedește a fi o opțiune bine rotunjită pentru sarcinile de cronometrare, care cuprinde toate operațiunile în timp ce furnizează stocare temporară de date în cadrul RAM.Timekekeeping este executat eficient printr-o interfață serială cu trei fire simplificată, permițând o comunicare lină cu microcontrolerele.Această configurație găzduiește diverse metode de transfer de date, cum ar fi modul cu un singur octet și Burst, injectând flexibilitate în sisteme complexe.

Utilizare eficientă a energiei

O caracteristică notabilă a DS1302 este utilizarea prudentă a puterii sale, funcționând într -un interval de tensiune de la 2,0V la 5,5V.Atunci când funcționează la 2.0V, folosește doar 300NA, prezentându-se ca o alegere potrivită pentru aplicații cu putere redusă, cum ar fi gadgeturile cu baterii.Acest nivel de eficiență energetică reduce frecvența schimbărilor bateriei, prelungind durata de viață a echipamentului - un factor benefic pentru gestionarea configurațiilor de la distanță care caută fiabilitate și mai puține întreruperi.

Design spațiu-economic

Scufundarea compactă cu 8 pini DS1302 și astfel pachetele se asigură că ocupă un spațiu minim, o trăsătură atractivă în proiectarea dispozitivelor în care fiecare spațiu este de neprețuit.Versatilitatea factorului de formă este evidentă în angajarea sa în diverse sectoare, de la electronice de consum până la mașini industriale.Mai mult, pachetul său mic ușurează încorporarea cipului în proiectele de circuit existente, ceea ce face mai simplu pentru noi să actualizăm sistemele mai vechi fără probleme.

Gama largă de temperatură de funcționare

Capacitatea DS1302 de a funcționa în mod fiabil într -un interval de temperaturi industriale își extinde aplicabilitatea, permițându -i să prospere în condiții de mediu provocatoare.Această trăsătură îl face o alegere de încredere pentru dispozitivele care trebuie să funcționeze constant la temperaturi extreme, cum ar fi cele din setări exterioare și aplicații auto.Toleranța robustă la temperatură este un testament al fiabilității sale neclintite, o trăsătură pe care o consideră foarte mare în scenariile de misiune.

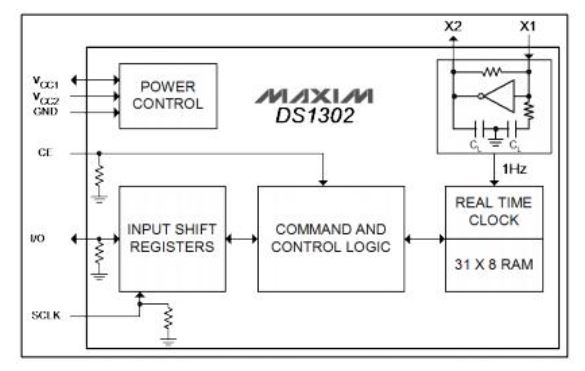

DS1302 Diagrama blocului funcțional

Specificații tehnice

Maxim Integrated oferă un spectru larg de specificații pentru DS1302+, care servește ca un ghid cuprinzător pentru a -și înțelege capacitățile și a -l integra perfect în aplicații diverse. DS1302+ Excelimentează în funcționalitatea de sincronizare precisă, un aspect pentru sistemele dornice să mențină o cronometrare minuțioasă și să gestioneze eficiența datelor.Tabelul de mai jos este specificațiile tehnice, atributele, parametrii maxim integrat DS1302+.

Circuitul de funcționare al DS1302

Modulul de ceas DS1302 în timp real se conectează cu microprocesoarele printr-o interfață de comunicare serială sincronă, necesitând doar trei conexiuni: Enable Chip (CE), intrare/ieșire (I/O) și ceas serial (SCLK).Acest cadru de cablare simplificat este apreciat pentru simplitatea și fiabilitatea sa, reflectând dorința de eleganță în proiectare.Transferul de date către și de la ceas/RAM poate apărea fie un octet la un moment dat, fie în explozii de până la 31 de octeți.Proiectarea permite funcționarea pe o putere extrem de mică, păstrând datele și informațiile despre ceas pe mai puțin de 1 µW.Circuitul de operare tipic este prezentat mai jos.

Alternative pentru DS1302

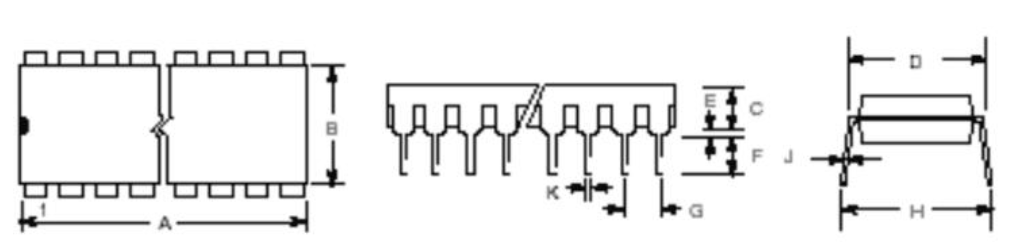

Dimensiunile DS1302

Producător de DS1302

Maxim Integrated conduce peisajul tehnologic cu progrese inovatoare în sincronizare, eficiență energetică și fiabilitate a datelor, concentrându -se pe cronometrare, gestionarea puterii și tehnologii de comunicare.Aceste zone favorizează interacțiuni electronice fără probleme și optimizează consumul de energie, asigurând schimbul de informații de încredere.Compania alimentează inginerie creativă oferind instrumente și resurse puternice care atenuează provocări complexe de proiectare, permițându -ne să ne dezvoltăm cu asigurare și precizie.

Părți comparabile
