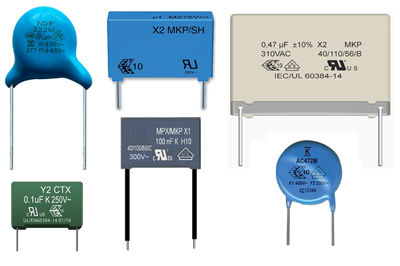

Figura 1. Condensatoare de siguranță clasa X și Y

Ce sunt condensatorii clasa X și clasa Y?

Clasa X şi Condensatoare clasa Y sunt condensatoare cu grad de siguranță utilizat în circuitele de alimentare cu curent alternativ, în special în dispozitivele conectate direct la sursa de alimentare.Scopul lor principal este de a reduce zgomotul electric și de a menține circuitele să funcționeze corect, menținând în același timp siguranța.Deoarece sunt conectate la tensiune înaltă și pot experimenta supratensiuni, acestea sunt realizate cu modele speciale care îndeplinesc standarde stricte de siguranță.

Aceștia se numesc condensatori de siguranță, deoarece sunt construit pentru a eșua într-un mod sigur și controlat.Acest lucru ajută la prevenirea riscurilor precum șoc electric, scurtcircuite sau incendiu.Condensatorii de clasă X sunt de obicei conectați între liniile de alimentare, în timp ce condensatorii de clasă Y sunt conectați între linie și masă, unde siguranța este mai necesară.

Cum funcționează condensatorii de clasă X și clasa Y

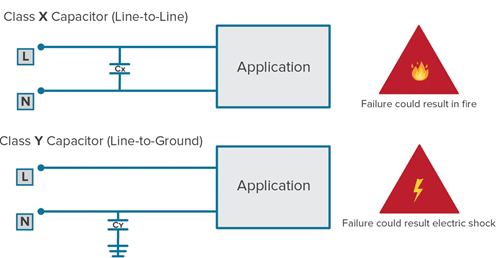

Figura 2. Diagrama de conectare a condensatorului clasa X vs clasa Y

Condensatoarele de clasă X și clasa Y funcționează prin filtrarea zgomotului de înaltă frecvență care se deplasează de-a lungul liniilor de curent alternativ.Sistemele electrice generează adesea semnale nedorite, cum ar fi interferența electromagnetică (EMI), care pot afecta performanța dispozitivelor electronice.Acești condensatori ajută la reducerea acestei interferențe.

Condensatorii de clasa X sunt plasați peste liniile de alimentare, unde absorb și atenuează zgomotul dintre conductori.Condensatorii de clasa Y sunt conectați între linie și masă, unde direcționează în siguranță semnalele nedorite departe de circuit.Prin controlul acestor semnale de zgomot, ambele tipuri ajută la îmbunătățirea stabilității semnalului și la reducerea interferențelor în sistemele electronice.

Condensatorii clasa X vs clasa Y: care este diferența?

Condensatoarele de clasă X și clasa Y sunt ambele utilizate pentru a reduce zgomotul electric în circuitele de alimentare cu curent alternativ, dar diferă în ceea ce privește locul în care sunt conectați și rolul lor de siguranță.Condensatorii de clasa X sunt plasați între liniile sub tensiune și neutru pentru a filtra zgomotul pe sursa de alimentare și au un risc mai mic de siguranță.Condensatorii de clasa Y sunt conectați între linie și masă, unde siguranța este mai necesară, deoarece defecțiunea poate duce la șoc electric.Din acest motiv, condensatorii de clasă Y sunt proiectați să nu se deschidă, în timp ce condensatorii de clasă X se pot defecta scurt și se pot baza pe dispozitive de protecție precum siguranțele.Diferențele sunt rezumate în tabelul de mai jos:

Caracteristică	Clasa X Condensator	Clasa Condensator Y
Conexiune	Linie la linie (în direct – neutru)	Linie la sol
Scopul principal	Reduceți zgomotul peste tot linia electrică	Reduceți zgomotul la la sol și îmbunătățirea siguranței
Risc de siguranță	Risc mai mic	Risc mai mare (direct legate de siguranța utilizatorului)
Modul de eșec	Poate eșua scurt	Proiectat pentru a eșua deschiderea
Protecție	Declanșează siguranța sau întrerupător dacă este scurtcircuitat	Previne electricitatea șoc prin deschidere
Utilizare comună	Peste linie filtrare	Linie la sol filtrare
Cerință de siguranță	Siguranță standard proiectare	Siguranță mai strictă proiectare
Aplicații	Surse de alimentare, aparate	filtre EMI, circuite de împământare

Clasa X și Clasa Y Evaluări ale condensatorilor

Condensatorii de siguranță sunt clasificați în funcție de capacitatea lor de a gestiona condițiile de tensiune și supratensiune în circuitele de curent alternativ.Aceste evaluări respectă standardele internaționale și ajută la asigurarea funcționării în siguranță atunci când sunt conectate la sursa de alimentare.

Clasa X Evaluări

Subclasa	Surge Capacitate (Puls de vârf)	Impuls Rezistenta (tipic)	Utilizați Caz
X1	Mare (>2,5 kV)	Până la ~4 kV	Valoare mare medii
X2	Mediu (≤2,5 kV)	Până la ~2,5 kV	Aparate generale (cel mai frecvent)
X3	Scăzut (≤1,2 kV)	Nu este specificat	Condiții de supratensiune scăzută

Clasa Y Evaluări

Subclasa	Evaluat Tensiune	Impuls Rezistenta (tipic)	Utilizați Caz
Y1	Până la ~500 VAC	Până la ~8 kV	Siguranță ridicată aplicatii
Y2	~150–300 VAC	Până la ~5 kV	Utilizare de uz general (obisnuit)
Y3	~150–250 VAC	Nu este specificat	Utilizare limitată
Y4	Sub ~150 VAC	Până la ~2,5 kV	De joasă tensiune aplicatii

Tipuri de condensatoare de clasa X

Condensatorii de clasa X sunt selectați în funcție de stresul electric pe care îl poate întâmpina un circuit.În loc să ne concentrăm doar pe valorile tehnice, este mai util să înțelegem unde fiecare tip funcționează cel mai bine în situații reale și cum se încadrează în designul general.

• X1 → potrivit pentru medii dure în care pot apărea vârfuri puternice de tensiune sau condiții instabile de putere, cum ar fi echipamente industriale sau zone cu supratensiuni frecvente.Acest tip este ales atunci când sunt necesare fiabilitate pe termen lung și protecție împotriva evenimentelor cu energie ridicată.

• X2 → cea mai utilizată opțiune în aparatele de uz casnic, adaptoare și surse de alimentare.Funcționează bine în condiții normale de funcționare și oferă o filtrare eficientă a zgomotului pentru electronicele de zi cu zi, fără a fi nevoie de protecție extremă la supratensiune.

• X3 → destinat circuitelor cu tensiuni reduse, unde perturbațiile de tensiune sunt minime și mediul electric este stabil.Este mai puțin obișnuit și este utilizat în mod obișnuit în condiții controlate în care nu este necesară o protecție ridicată la supratensiune.

Tipuri de condensatoare clasa Y

Condensatorii de clasa Y sunt selectați în funcție de nivelul de siguranță necesar, deoarece sunt conectați între linia de alimentare și masă.Deoarece această poziție este necesară, fiecare tip este proiectat să ofere un nivel diferit de protecție în funcție de aplicație și condițiile de funcționare.

•Y1 → concepute pentru medii cu risc ridicat, cum ar fi sisteme industriale sau echipamente medicale, unde este necesară o protecție maximă.Acest tip gestionează stresul de tensiune mai mare și este utilizat în circuite cu cerințe stricte de siguranță.

• Y2 → cea mai comună alegere pentru electrocasnice și electronice de larg consum.Oferă protecție fiabilă, menținând în același timp o performanță bună în condiții normale.

• Y3 → utilizat în proiecte specializate sau mai puțin obișnuite, adesea acolo unde se aplică constrângeri specifice de proiectare.Nu este utilizat pe scară largă în aplicațiile moderne.

• Y4 → potrivit pentru sistemele de joasă tensiune, unde solicitarea electrică este mai mică și nivelul de siguranță necesar nu este la fel de solicitant.

Aplicații ale condensatorilor de clasă X și clasa Y

Surse de alimentare - aplicat în etapele de filtrare de intrare pentru a reduce zgomotul și a stabiliza puterea care intră în circuit.

Electrocasnice - găsit în dispozitive precum televizoare, mașini de spălat și frigidere pentru a minimiza interferențele și pentru a asigura o funcționare fiabilă.

Filtre EMI/RFI - folosit pentru a suprima zgomotul electromagnetic și de radiofrecvență, ajutând dispozitivele să îndeplinească standardele de reglementare.

Echipamente audio - ajută la eliminarea zgomotului nedorit, îmbunătățind claritatea sunetului în amplificatoare și difuzoare.

Sisteme de comunicații - reduce interferența care poate afecta transmisia și performanța semnalului.

Echipamente industriale - utilizat la mașinile expuse la zgomot electric ridicat pentru a menține funcționarea stabilă.

Dispozitive medicale - asigura o functionare sigura si reduce interferenta in sistemele electronice sensibile.

Electronice de larg consum - utilizat în încărcătoare, adaptoare și dispozitive electronice mici pentru controlul și protecția zgomotului.

Cum să alegeți condensatorul de siguranță potrivit

Alegerea condensatorului de siguranță potrivit depinde de poziția circuitului, nivelul de tensiune și cerințele de siguranță.Deoarece acești condensatori sunt conectați la rețeaua de curent alternativ, selectarea tipului corect este necesară atât pentru performanță, cât și pentru protecția dumneavoastră.

Identificați punctul de conectare - Utilizați un condensator de clasă X pentru filtrarea linie la linie și un condensator de clasă Y pentru protecția linie la pământ.

Verificați tensiunea nominală - Asigurați-vă că condensatorul poate gestiona tensiunea de curent alternativ și posibilele supratensiuni din sistemul dumneavoastră.

Selectați clasa corectă (X1, X2, Y1, Y2) - Alegeți o clasă superioară pentru circuitele expuse la vârfuri puternice de tensiune sau la condiții esențiale de siguranță.

Luați în considerare mediul aplicației - Sistemele industriale pot necesita componente cu rating mai mare, în timp ce dispozitivele de uz casnic folosesc de obicei tipuri standard.

Căutați certificări de siguranță - Asigurați-vă că condensatorul îndeplinește standarde recunoscute, cum ar fi IEC, UL sau CSA, pentru o funcționare fiabilă.

Verificați dimensiunea fizică și montarea - Asigurați-vă că componenta se potrivește cu designul și aspectul circuitului dvs.

Echilibrează costul și performanța - Alegeți un condensator care să răspundă nevoilor de siguranță fără a supraproiecta circuitul.

Standarde de siguranță pentru condensatorii de clasă X și Y

Clasa X şi Condensatoare clasa Y trebuie urmați standarde stricte de siguranță deoarece sunt conectate direct la rețeaua de curent alternativ și expuse la tensiuni înalte și supratensiuni.Aceste standarde asigură că condensatorii funcționează în mod fiabil și defectează într-un mod care nu creează pericole, cum ar fi șoc electric sau incendiu.

Aceste componente sunt testate și certificate de organizații recunoscute, cum ar fi IEC (Comisia Electrotehnică Internațională), UL (Underwriters Laboratories) și CSA (Asociația Canadiană de Standarde).Ghidul cel mai utilizat este IEC 60384-14, care definește clasificarea, metodele de testare și cerințele de performanță pentru condensatoarele de siguranță.

Pentru a îndeplini aceste standarde, condensatoarele sunt supuse unor teste precum:

• Testare de înaltă tensiune pentru a se asigura că pot face față condițiilor normale și de supratensiune

• Testare de impuls pentru a verifica rezistența la vârfurile bruște de tensiune

• Testare de anduranță pentru a verifica fiabilitatea pe termen lung

• Testarea eșecului pentru a confirma că eșuează în siguranță (comportament deschis sau controlat)

Greșeli frecvente la utilizarea condensatoarelor de siguranță

Când utilizați condensatori de siguranță, mai multe greșeli pot afecta atât performanța, cât și siguranța.Una dintre cele mai mari probleme este folosind tipul greșit (Clasa X vs Clasa Y), în special plasarea unui condensator de clasă X într-o poziție linie la sol, ceea ce poate crește riscul de șoc.O altă problemă este alegerea unui rating greșit, unde o clasă inferioară poate să nu gestioneze în mod corespunzător supratensiunile și poate eșua devreme.De asemenea, se cere să evitați ignorarea certificărilor de siguranță, deoarece componentele necertificate pot să nu îndeplinească standardele cerute.Puteți trece cu vederea condițiile reale de funcționare, cum ar fi vârfurile de tensiune sau puterea instabilă, care pot deteriora condensatorul.In plus, plasare slabă a circuitului şi împământare necorespunzătoare poate reduce eficacitatea filtrării și poate crea probleme de siguranță.Folosind de calitate scăzută sau componentele deteriorate poate duce la o funcționare nesigură și presupunând că toți condensatorii sunt la fel este o greșeală gravă, în aplicațiile de la rețea de curent alternativ ar trebui să fie utilizați numai condensatori de siguranță.

Concluzie

Condensatorii de clasa X și clasa Y ajută la menținerea circuitelor electronice să funcționeze corect și în siguranță.Înțelegând scopul, tipurile și utilizarea corectă a acestora, puteți alege condensatorul potrivit nevoilor dumneavoastră și puteți evita problemele.Folosirea condensatorului de siguranță potrivit și respectarea instrucțiunilor adecvate vă va ajuta să vă protejați atât dispozitivul, cât și pe dvs., îmbunătățind în același timp performanța generală.
