Care este diferența dintre un MOSFET și un releu?
2026-04-26 111

Alegerea dispozitivului de comutare potrivit este esențială în orice sistem electric sau electronic.Două dintre cele mai comune opțiuni sunt MOSFET-urile și releele.Ambele sunt folosite pentru a controla circuitele, dar funcționează în moduri diferite și sunt proiectate pentru utilizări diferite.Unele sisteme au nevoie de comutare rapidă și eficientă, în timp ce altele au nevoie de izolare puternică și capacitatea de a gestiona putere mare.Acest articol va discuta principalele diferențe dintre MOSFET-uri și relee, cum funcționează, unde sunt utilizate și cum să-l alegeți pe cel potrivit pentru aplicația dvs.

Catalog

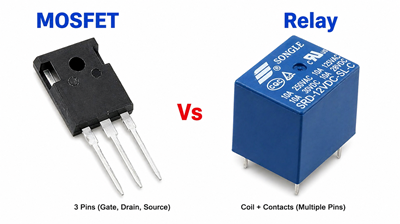

Figura 1. Comparație MOSFET vs releu

Ce este un releu și cum funcționează?

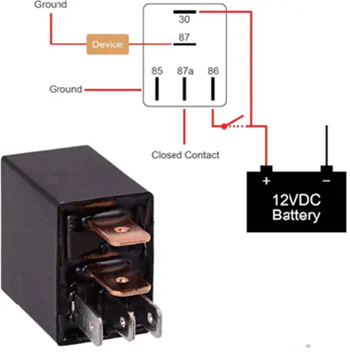

Figura 2. Cum este conectat un releu într-un circuit

A releu este o întrerupător electromecanic care permite unui semnal de putere redusă să controleze un circuit de putere mai mare în siguranță și eficient.Funcționează folosind un bobină că actioneaza ca un electromagnet când curge curent prin ea.Când bobina este alimentată, creează un câmp magnetic care trage o piesă metalică mobilă numită armătură.Această mișcare schimbă poziția contactelor, care sunt punctele care deschide sau inchide circuitul electric.

Într-un releu tipic, există deschis în mod normal (NU) contacte care rămân deschise până la activare și în mod normal închis (NC) contacte care rămân închise până când releul este alimentat.Când bobina primește putere, contactele NO se închid pentru a permite curentului să circule, în timp ce contactele NC se deschid pentru a opri curentul.Odată ce alimentarea este îndepărtată, un arc readuce armătura în poziția inițială, restabilind contactele la starea lor implicită.

Acest mecanism simplu permite releelor ​​să controleze dispozitive de înaltă tensiune sau curent ridicat, cum ar fi motoare, lumini și aparate, folosind un semnal de control de joasă tensiune.Deoarece partea de control și partea de sarcină sunt separate fizic, releele asigură și izolare electrică, făcându-le fiabile și sigure pentru multe aplicații.

Ce este un MOSFET și cum funcționează?

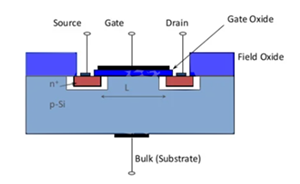

Figura 3. Diagrama structurii interne MOSFET

A MOSFET (Tranzistor cu efect de câmp metal-oxid-semiconductor) este a dispozitiv de comutare cu semiconductor care controlează fluxul de curent folosind o câmp electric în loc de mișcare mecanică.Are trei terminale principale: poarta, scurgere si sursa.Poarta este izolată electric de restul dispozitivului printr-un strat subțire de oxid, ceea ce înseamnă că aproape că nu trece curent în ea.În loc să folosească curent, un MOSFET este controlat de tensiunea aplicată porții.

Când o tensiune este aplicată la poartă (într-un MOSFET cu canal N), aceasta creează un câmp electric care formează un cale conductivă, numită a canal, între scurgere și sursă.Odată ce acest canal este format, curentul poate curge liber prin dispozitiv.Când tensiunea de poartă este eliminată sau redusă sub un anumit nivel (tensiune de prag), canalul dispare, iar curentul se oprește.Acest lucru permite MOSFET-ului să acționeze ca un comutator electronic rapid.

Spre deosebire de relee, MOSFET-urile nu au piese mobile, astfel încât acestea comută mult mai rapid și funcționează în tăcere.Sunt foarte eficiente, în special în aplicațiile de joasă tensiune și de mare viteză.Datorită răspunsului lor rapid și duratei de viață lungi, MOSFET-urile sunt o componentă principală în design-urile electronice de astăzi.

MOSFET vs releu: Principalele diferențe

Tabelul de mai jos oferă o comparație simplă și clară a principalelor diferențe dintre MOSFET-uri și relee, ajutându-vă să decideți rapid care dintre ele se potrivește aplicației dvs.

Caracteristică	MOSFET	releu
Tip	electronice (semiconductor)	mecanic (electromagnetic)
Cum funcționează	Folosește tensiune pentru controlează fluxul de curent	Folosește o bobină pentru a se deplasa contacte
Viteza de comutare	Foarte repede (microsecunde)	Lent (milisecunde)
Piese în mișcare	Niciuna	Da (persoanele de contact se mută)
Durata de viață	Foarte lung	Limitat din cauza uzurii
Zgomot	Tăcut	Sunet de clic
Consumul de energie	Scăzut (controlat de tensiune)	Mai mare (necesită bobine putere)
Izolație electrică	Fără izolare completă	Izolare totală între control și sarcină
Tip de încărcare	Mai ales DC	AC și DC
Dimensiune	Mic și compact	Mai mare și voluminoasă
Căldură	Poate genera căldură sub sarcină	Mai puțină căldură la contacte
Fiabilitate	Înalt (fără uzură)	Se poate degrada în timp
Cost	De obicei scăzut la moderată	Poate fi mai mare in functie de tip

Aplicații MOSFET vs releu

Aplicații releu:

• Electrocasnice (aparate de aer condiționat, mașini de spălat, frigidere)

• Sisteme auto (motoare de pornire, claxoane, faruri, pompe de combustibil)

• Panouri de control industriale (motoare, pompe, compresoare, transportoare)

• Comutare de înaltă tensiune și curent ridicat

• Sisteme care necesită izolare electrică pentru siguranță

• Circuite de distribuție și comutare a puterii

• Sisteme HVAC (încălzire, ventilație, control aer condiționat)

• Sisteme de control al ascensoarelor și ascensoarelor

• Comutare generator și alimentare de rezervă (sisteme ATS)

• Sisteme de control al iluminatului (lumini stradale, iluminat clădiri)

• Sisteme de siguranță și protecție (întrerupătoare, alarme)

• Semnalizarea feroviară și controlul mașinilor grele

Aplicații MOSFET:

• Surse de alimentare și convertoare DC-DC

• Sisteme de management al bateriei (BMS)

• Soferi de motoare (roboți, ventilatoare, drone, mașini mici)

• Microcontroler și sisteme încorporate (Arduino, dispozitive IoT)

• Laptop-uri, smartphone-uri și electronice portabile

• Circuite de comutare de mare viteză

• Drivere LED și sisteme de iluminat

• Amplificatoare audio și circuite de procesare a semnalului

• Sisteme de energie solară și invertoare

• Vehicule electrice (control motor, reglare putere)

• Sisteme robotice (actuatori, circuite de control)

• Plăci de bază pentru computere și circuite de gestionare a energiei

• Circuite de încărcare fără fir și de încărcare rapidă

MOSFET vs releu: care este mai bun pentru aplicația dvs.?

Alegerea între un MOSFET și un releu depinde de nevoile dumneavoastră specifice.Ambele dispozitive pot controla circuitele electrice, dar sunt proiectate pentru diferite tipuri de aplicații.

A releu este alegerea mai bună atunci când sistemul dumneavoastră implică tensiune înaltă sau curent mare, mai ales cu curent alternativ.Releul este, de asemenea, ideal atunci când este necesară izolarea electrică, ceea ce înseamnă că circuitul de control trebuie să fie complet separat de sarcină pentru siguranță.Releele sunt utilizate în mod obișnuit în aparate, sisteme industriale și aplicații auto în care este necesară comutarea sarcinilor mari și nu este necesară viteza.

A MOSFET este mai potrivit pentru circuite de joasă tensiune și DC care necesită comutare rapidă și eficientă.Deoarece nu are piese în mișcare, funcționează silențios și poate comuta foarte repede, făcându-l perfect pentru electronice moderne, cum ar fi proiecte de microcontrolere, surse de alimentare, sisteme de baterii și robotică.MOSFET-urile sunt de asemenea preferate atunci când spațiul este limitat și este necesară eficiența energetică.

MOSFET vs releu: când ar trebui să utilizați

Ar trebui să utilizați un MOSFET sau un releu în funcție de situația reală din sistemul dvs., nu doar de caracteristicile generale.

Folosiți a releu când lucrul cu sisteme de alimentare reale cum ar fi electrocasnice, mașini industriale sau circuite auto.Aceste sisteme implică de obicei curent alternativ sau tensiune înaltă, acolo unde sunt necesare siguranță și izolarea.Releele sunt, de asemenea, mai bune atunci când aveți nevoie doar de un simplu control ON/OFF și comutarea nu are loc de obicei.

Folosiți a MOSFET in sisteme electronice și digitale unde comutarea are loc frecvent și viteza contează.Acestea includ circuite de microcontroler, dispozitive alimentate cu baterii, surse de alimentare și robotică.MOSFET-urile sunt, de asemenea, o alegere mai bună atunci când aveți nevoie de eficiență ridicată, căldură scăzută și design compact.

MOSFET vs releu: comparație viteze de comutare

Viteza de comutare este una dintre cele mai mari diferențe dintre un MOSFET și un releu.A MOSFET comută foarte repede deoarece nu are piese mobile.Se poate porni și opri în microsecunde (foarte rapid), așa că este bun pentru circuitele care comută de multe ori, cum ar fi sursele de alimentare și dispozitivele electronice.A releul este mult mai lent deoarece trebuie să mute contactele metalice.Când îl porniți, este nevoie de timp pentru ca bobina să tragă contactele.Acest lucru durează de obicei milisecunde (mai lent).Ca urmare, releele nu sunt bune pentru comutarea rapidă sau repetată.

MOSFET vs releu: consum de energie și eficiență

Utilizarea energiei este o altă diferență între un MOSFET și un releu, mai ales în sistemele care funcționează pe perioade lungi.

A MOSFET folosește foarte puțină putere de control deoarece este controlat de tensiune, nu de curent.După ce se pornește, pierde doar o cantitate mică de energie din cauza rezistenței interne.Acest lucru îl face o alegere bună pentru dispozitivele alimentate cu baterie și sistemele de economisire a energiei.A releu, cu toate acestea, are nevoie de putere constantă pentru a menține bobina activă în timp ce este ON.Aceasta înseamnă că continuă să folosească energie chiar și atunci când nu se comută.În timp, acest lucru poate duce la un consum mai mare de energie, în special în sistemele care rămân PORNITE pentru perioade lungi de timp.

MOSFET vs releu: durată de viață și fiabilitate

Durata de viata si fiabilitate sunt foarte diferite între un MOSFET și un releu în ceea ce privește modul în care sunt construite.A MOSFET nu are piese mobile, deci nu se uzează ușor.Poate comuta de milioane sau chiar miliarde de ori și încă funcționează corect.Acest lucru îl face foarte fiabil pentru sistemele care comută des, cum ar fi electronicele, sursele de alimentare și dispozitivele automate.

A releu, pe de alta parte, are contacte în mișcare care se deschid și se închid de fiecare dată se comută.Pe termen lung, aceste contacte se pot uza, se pot arde sau se pot deteriora din cauza scânteilor (arcului electric) la comutarea unui curent ridicat.Ca urmare, releele au o durată de viață limitată, în special în aplicațiile cu comutare frecventă.

MOSFET vs releu: izolare electrică și siguranță

Izolare electrică și siguranță sunt necesare atunci când se lucrează cu circuite de înaltă tensiune sau sensibile.A releul asigură o izolare electrică completă între partea de comandă și partea de sarcină.Aceasta înseamnă că cele două părți nu sunt conectate direct, astfel încât tensiunea ridicată sau defecțiunile de la sarcină nu pot ajunge cu ușurință în circuitul de control.

A MOSFET, pe de alta parte, nu asigură izolare completă în sine.Semnalul de control și sarcina împart aceeași cale electrică, deci există o conexiune directă.Aceasta înseamnă că este necesară o atenție suplimentară atunci când proiectați circuitul, în special atunci când aveți de-a face cu tensiuni mai mari.Pentru a realiza izolarea cu MOSFET-uri, sunt de obicei necesare componente suplimentare, cum ar fi optoizolatoarele sau circuitele driverului.

Greșeli frecvente atunci când alegeți între MOSFET și releu

Alegerea dispozitivului greșit poate cauza performanțe slabe, deteriorare sau riscuri de siguranță.Iată greșelile comune de evitat:

Utilizarea unui MOSFET pentru sarcini de înaltă tensiune AC - MOSFET-urile sunt în principal pentru DC.Folosirea lor direct pe AC fără un design adecvat poate cauza defecțiuni.

Ignorarea nevoilor de izolare electrică - Dacă sistemul dumneavoastră are nevoie de izolare pentru siguranță, un releu este adesea alegerea mai bună.

Alegerea greșită a tensiunii sau a curentului nominal - Utilizarea unui dispozitiv cu valori mai mici decât cele necesare poate duce la supraîncălzire sau deteriorare.

Nu conduceți corect poarta MOSFET - O tensiune de poartă slabă sau incorectă poate face ca MOSFET-ul să se încălzească și să nu comute complet.

Utilizarea unui releu pentru comutare de mare viteză - Releele sunt lente și se pot uza rapid dacă sunt comutate prea des.

Uitând de consumul de energie al bobinei releului - Releele au nevoie de putere constantă pentru a rămâne PORNITE, ceea ce poate risipi energie în sistemele cu funcționare lungă.

Ignorarea managementului căldurii în MOSFET-uri - Fără o răcire sau un design adecvat, MOSFET-urile se pot supraîncălzi sub sarcină.

Fără a lua în considerare durata de viață - Releele se uzează în timp, în special în aplicațiile de comutare frecventă.

Cablare incorectă a contactelor sau bornelor - Conexiunile greșite pot cauza defectarea circuitului sau un comportament neașteptat.

Cum să alegi între MOSFET și releu

Alegerea între un MOSFET și un releu este simplă dacă te uiți la ceea ce are nevoie circuitul tău.

În primul rând, verificați tip de putere.Dacă circuitul dvs. utilizează curent alternativ, un releu este de obicei cea mai bună alegere.Dacă folosește curent continuu, un MOSFET este mai bun.Apoi, gândiți-vă la dimensiunea sarcinii.Pentru tensiune înaltă sau curent mare, un releu este mai sigur.Pentru putere mică spre medie, un MOSFET funcționează bine.

Acum luați în considerare viteza .Dacă circuitul dvs. trebuie să comute foarte repede sau de multe ori, utilizați un MOSFET.Dacă comutarea este lentă sau doar din când în când, un releu este în regulă.Gândește-te și la siguranta.Dacă aveți nevoie de izolație între control și sarcină, alegeți un releu.Dacă nu este necesară izolarea, un MOSFET este în regulă.

Uită-te la consumul de energiede asemenea.Un MOSFET folosește mai puțină putere, în timp ce un releu utilizează mai multă putere, deoarece bobina sa rămâne PORNITĂ.În sfârșit, gândește-te dimensiunea si viata.Un MOSFET este mic și durează mai mult.Un releu este mai mare și se poate uza, dar este totuși bun pentru lucrări simple.

Concluzie

MOSFET-urile și releele sunt ambele dispozitive de comutare utile, dar fiecare este cel mai bun pentru diferite situații.Un releu este o alegere bună pentru tensiune înaltă, încărcături de curent alternativ și izolație sigură, în timp ce un MOSFET este mai bun pentru comutare rapidă, utilizare a energiei reduse și sisteme electronice moderne.Înțelegând diferențele dintre viteză, eficiență, durată de viață și siguranță, puteți alege dispozitivul potrivit nevoilor dvs.
