Condensatori ceramici vs condensatori electrolitici: utilizări, caracteristici, avantaje și dezavantaje
2026-04-24 159

Condensatorii sunt componente mici care ajută la controlul tensiunii, reduc zgomotul și mențin circuitele stabile.Condensatoarele ceramice și electrolitice sunt cele mai comune tipuri, fiecare având utilizări și puteri diferite.În acest articol, să discutăm despre condensatorii ceramici vs electrolitici, utilizările lor, caracteristicile, avantajele și dezavantajele și când să folosiți fiecare tip.

Catalog

Ce este un condensator?

A condensator este o componentă electronică care stochează și eliberează energie într-un câmp electric.Este folosit pentru a controla tensiune, semnale de filtrare, și menține puterea stabilă în circuitele electronice.

Un condensator este format din doi plăci conductoare separate printr-un material izolator numit a dielectric.Când tensiune se aplică, energia este stocată între plăci.Când tensiunea se schimbă, energia stocată este eliberată înapoi în circuit.

Capacitatea depinde de dimensiunea plăcii, spaţiere, și material dielectric.Plăcile mai mari și distanțele mai scurte cresc stocarea energiei, în timp ce materialul dielectric determină cât de eficient este stocată energia.

Condensatorii sunt utilizați pe scară largă în sistemele electronice pentru a uniformiza tensiunea, a reduce zgomotul, a stoca temporar energie și pentru a sprijini comutarea rapidă în circuitele digitale.În practică, două dintre cele mai comune tipuri sunt condensatoare ceramice şi condensatoare electrolitice.

Ce este un condensator ceramic?

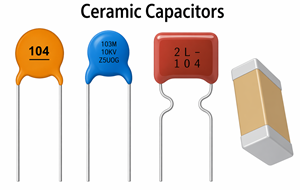

Figura 2. Tipuri sau exemple de condensatoare ceramice

Condensatoare ceramice sunt compacte, rapide și utilizate pe scară largă în circuitele de înaltă frecvență.Ei folosesc a material ceramic ca dielectric și adesea prezintă structuri multistrat pentru a crește capacitatea, păstrând în același timp dimensiunea mică.

Condensatoarele ceramice sunt nepolarizat si usor de instalat.Au scăzut ESR şi ESL, care permite un răspuns rapid și o performanță excelentă la frecvență înaltă.De asemenea, oferă o durată de viață lungă și dimensiuni compacte, făcându-le ideale pentru electronicele moderne.

Condensatoarele ceramice sunt împărțite în două clase principale. Clasa 1 Condensatorii oferă stabilitate și precizie ridicate, ceea ce îi face potriviti pentru aplicații de precizie. Clasa 2 Condensatoarele oferă o capacitate mai mare, dar cu stabilitate moderată, făcându-le potrivite pentru uz general.

Capacitatea condensatoarelor ceramice poate scădea atunci când a tensiune DC este aplicat.Acest efect de polarizare DC este comun la condensatoarele din clasa 2 și trebuie luat în considerare în timpul proiectării.

Condensatoarele ceramice sunt utilizate în mod obișnuit pentru circuite integrate de decuplare, filtrarea zgomotului, Decuplare eficientă RF lângă circuitele IC, sisteme digitale de mare viteză, și aplicații de cronometrare.

Ce este un condensator electrolitic?

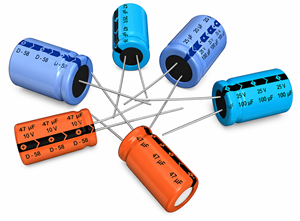

Figura 3. Condensatori electrolitici în diferite dimensiuni

Condensatoare electrolitice sunt proiectate pentru capacitate mare și stocare de energie.Sunt utilizate pe scară largă în surse de alimentare și aplicații de joasă frecvență.

Ei folosesc a strat subțire de oxid ca dielectric și un electrolit ca parte a structurii conductoare.Acest design mărește suprafața efectivă, permițând o capacitate mare într-o dimensiune relativ compactă.Valorile tipice variază de la microfarade la mii de microfarade.

Condensatoarele electrolitice oferă o capacitate mare și folosesc a design polarizat, deci este necesară o conexiune corectă.Au mai sus ESR şi ESL în comparație cu condensatoarele ceramice, o durată de viață limitată și sunt cele mai potrivite pentru utilizarea la frecvență joasă.

Acești condensatori se degradează în timp și căldură sau curent de ondulare poate accelera acest proces.În ciuda acestui fapt, ele rămân utilizate pe scară largă datorită capacității lor de a stoca cantități mari de energie.

Aplicațiile comune includ filtrarea sursei de alimentare, reducerea ondulației de tensiune, stocarea energiei în vrac, circuite audio, și Stabilizare DC.

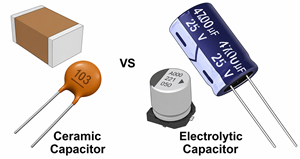

Condensatori ceramici vs electrolitici

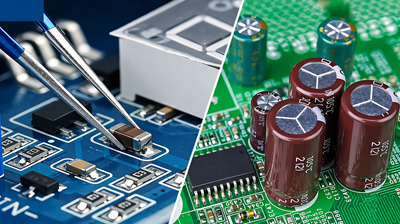

Figura 4. Condensatorii ceramici vs electrolitici în circuite

Caracteristică	ceramică	Electrolitic
Capacitate	Scăzut spre moderat	Înalt
Polaritatea	Nepolarizat	Polarizat
ESR	Scăzut	Mai sus
Cel mai bun pentru	Aplicații de înaltă frecvență	Utilizare de joasă frecvență / energie
Durata de viață	Lung	Limitat
Dimensiunea fizică	Compact	Mai mare

Condensatorii ceramici răspund rapid la schimbările de tensiune și sunt foarte eficienți la filtrarea zgomotului de înaltă frecvență.Condensatoarele electrolitice asigură stocarea mare de energie și sunt mai potrivite pentru netezirea tensiunii în sistemele de alimentare.

Pro și contra

Condensatoare ceramice

Condensatorii ceramici sunt nepolarizați, compacti și foarte eficienți la frecvențe înalte.Ele oferă pierderi reduse de energie, durată de viață lungă și performanță stabilă, în special în tipurile de clasa 1.Cu toate acestea, au o capacitate limitată, costuri mai mari la valori mari și pot experimenta o reducere a capacității sub tensiune.Unele tipuri pot produce zgomot audibil (microfonice) în circuitele sensibile.

Condensatoare electrolitice

Condensatorii electrolitici oferă o capacitate mare la un cost mai mic, făcându-i ideali pentru stocarea energiei și filtrarea puterii.Sunt disponibile pe scară largă și sunt eficiente pentru aplicații de joasă frecvență.Cu toate acestea, sunt polarizați, au o durată de viață limitată, ESR mai mare și performanță redusă la frecvențe înalte.

Când să folosiți fiecare condensator?

Folosiți condensatori ceramici pentru filtrare de înaltă frecvență, răspuns tranzitoriu rapid și decuplare în apropierea circuitelor integrate.ESR scăzut și dimensiunile lor mici le fac ideale pentru plasarea în apropierea componentelor sensibile în circuite de mare viteză.

Folosiți condensatori electrolitici pentru filtrarea sursei de alimentare, reducerea ondulației de tensiune și stocarea energiei în vrac.Ele sunt cele mai potrivite pentru aplicațiile de joasă frecvență în care sunt necesare valori mari de capacitate.

În majoritatea modelelor, ambele sunt folosite împreună.De exemplu, într-un încărcător de telefon, un condensator electrolitic netezește sursa de alimentare principală, în timp ce condensatoarele ceramice filtrează zgomotul de înaltă frecvență din apropierea cipurilor de control.

Filtrarea și decuplarea sursei de alimentare

Condensatoarele ceramice sunt plasate aproape de Pini de alimentare IC pentru a reduce zgomotul și vârfurile de tensiune, oferind un răspuns rapid la schimbările de înaltă frecvență.

Se pun condensatori electrolitici șine de alimentare pentru a netezi ondularea de joasă frecvență și a stabiliza alimentarea, utilizând de obicei valori de la 100 uF la 4700 µF sau mai mare.

Împreună, oferă o putere stabilă și curată în circuit.

Considerații privind proiectarea și siguranța PCB

Selectarea și plasarea corectă a condensatorului sunt importante pentru performanța stabilă a circuitului.Utilizați condensatori ceramici pentru semnale de înaltă frecvență și plasați-i aproape de pinii de alimentare IC pentru o reducere eficientă a zgomotului.Utilizați condensatori electrolitici pentru capacitatea în vrac pe șinele de alimentare pentru a uniformiza tensiunea și a gestiona curentul de ondulare.

Selectați o tensiune nominală mai mare decât tensiunea de funcționare, de obicei 1,5x până la 2x, pentru a asigura o funcționare în siguranță.ESR scăzut îmbunătățește eficiența, în timp ce condensatorii ceramici oferă o stabilitate mai bună a temperaturii.Condensatorii electrolitici se pot degrada în timp, în special în condiții de căldură și curent de ondulare mare.

Din punct de vedere al siguranței, condensatorii ceramici sunt nepolarizați și ușor de utilizat, dar pot fi sensibili la stres mecanic.Condensatoarele electrolitice trebuie conectate cu polaritatea corectă și pot păstra încărcarea chiar și după ce alimentarea este întreruptă.Descărcați întotdeauna condensatorii mari înainte de manipulare pentru a evita potențiale pericole.

Concluzie

Condensatorii ceramici și electrolitici sunt utilizați în scopuri diferite, dar adesea funcționează împreună într-un singur circuit.Condensatoarele ceramice gestionează zgomotul de înaltă frecvență, în timp ce condensatoarele electrolitice stochează energie și putere uniformă.Cunoașterea modului în care funcționează vă ajută să alegeți condensatorul potrivit și să vă îmbunătățiți performanța circuitului.
