Cum să îmbunătățiți semnalul cu filtre de trecere înaltă
2026-04-24 169

Filtrele de trecere înaltă sunt circuite esențiale în electronică care ajută la controlul modului în care semnalele se comportă în funcție de frecvența lor.Ele sunt utilizate pe scară largă pentru a elimina zgomotul nedorit de joasă frecvență, permițând în același timp să treacă semnale utile de înaltă frecvență.În acest articol, veți afla cum funcționează filtrele pasive de trecere înaltă, cum le afectează frecvența performanța și cum să calculați valorile principale, cum ar fi frecvența de tăiere.De asemenea, acoperă subiecte precum aplicații, tipuri de filtre, comportamentul semnalului și cum să remediați problemele comune în circuitele reale.

Catalog

Figura 1. Vizualizarea procesării semnalului filtrului de trecere înaltă

Ce este un filtru pasiv High Pass și cum funcționează?

A filtru pasiv trece-înalt este un circuit simplu care lasă semnalele de înaltă frecvență să treacă în timp ce reducerea semnalelor de joasă frecvență.Se numeste pasiv deoarece folosește doar a rezistor și un condensator, fără nicio alimentare externă.The condensator joacă rolul principal: ea blochează semnalele de joasă frecvență dar permite semnalelor de înaltă frecvență să treacă mai mult cu ușurință.Într-o configurație tipică RC, condensatorul este în serie cu intrarea și rezistența este conectată la masă, cu ieșirea luată peste rezistor.Pe măsură ce frecvența semnalului crește, condensatorul oferă mai puțină rezistență, astfel încât mai mult semnal apare la ieșire.Punctul în care filtrul începe să transmită semnalele în mod eficient se numește frecvența de tăiere:

Sub această frecvență, semnalele sunt slăbite, în timp ce deasupra ei trec mai clar.Aceste filtre sunt utilizate în circuitele audio și de semnal pentru a elimina zgomotul de joasă frecvență și pentru a îmbunătăți calitatea semnalului.

Circuit simplu de filtrare RC High Pass

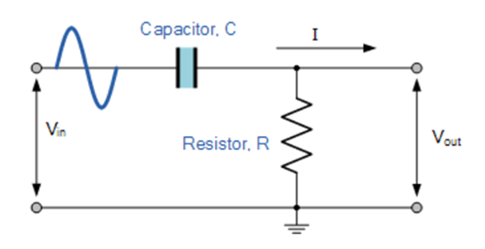

Figura 2. Diagrama circuitului filtrului pasiv RC High Pass

Cum afectează frecvența un filtru de trecere înaltă

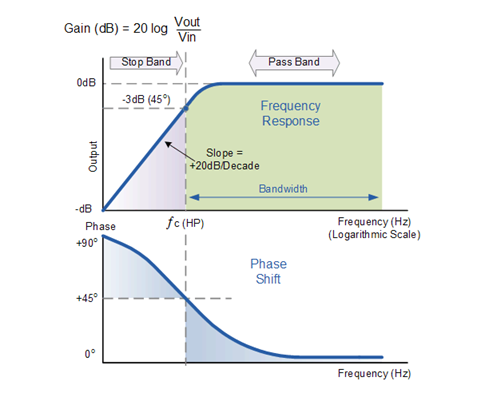

Figura 3. Răspunsul în frecvență al unui filtru trece-înalt de ordinul întâi

Comportamentul lui a filtru trece-înalt depinde de frecvența semnalului de intrare.La frecvențe joase, condensatorul are reactanță mare, așa că limitează semnalul și apare doar o ieșire mică.Pe măsură ce frecvența crește, reactanța condensatorului scade, permițând să treacă mai mult curent și crescând tensiunea de ieșire.

Acest lucru poate fi văzut în raspuns in frecventa (Graficul Bode), unde producția crește la aproximativ +20 dB pe deceniu (6 dB pe octava) până când atinge frecvența de tăiere.În acest moment, rezultatul este de aproximativ 70,7% din intrare (−3 dB), marcând tranziția de la atenuare la trecerea efectivă a semnalului.La frecvențe mai mari, cea mai mare parte a semnalului trece cu pierderi minime.

Filtrul afectează și faza.Semnalul de ieșire conduce intrarea, cu o schimbare de fază de aproximativ +45° la frecvența de tăiere și se apropie 0° la frecvente mai mari.În teorie, filtrul poate trece de frecvențe foarte înalte, dar în circuitele reale, performanța este limitată de componentele utilizate.

Ce este frecvența de tăiere și schimbarea de fază

Frecvența de tăiere definește punctul în care un filtru trece-înalt trece de la semnalele de atenuare la cele de trecere.La această frecvență, ieșirea este de aproximativ 70,7% din intrare (−3 dB).Pentru un filtru trece-înalt RC simplu, acesta este calculat folosind formula standard RC.

Câștigul filtrului depinde de frecvență și poate fi exprimat astfel:

unde reactanța capacitivă este:

Pe măsură ce frecvența crește, Xc scade, permițând mai mult semnal să treacă la ieșire.

Filtrul introduce, de asemenea, o schimbare de fază.Într-un filtru trece-înalt, semnalul de ieșire conduce la intrare.La frecvența de tăiere, defazarea este de aproximativ +45° și se apropie treptat de 0° la frecvențe mai mari.

Calcul pas cu pas al filtrului High Pass

Pentru a calcula frecvența de tăiere a unui filtru trece-înalt, aveți nevoie de valorile rezistenței și condensatorului.De exemplu,R = 240 kΩ și C = 82 pF, frecvența de tăiere poate fi găsită folosind:

Înlocuirea valorilor în formulă dă un rezultat de aproximativ 8.087 Hz, care poate fi rotunjit la 8,09 kHz (sau aproximativ 8 kHz).Aceasta înseamnă că semnalele peste această frecvență vor trece mai ușor, în timp ce semnalele cu frecvență mai joasă vor fi reduse.

Aplicații ale filtrelor High Pass

Sisteme audio - Folosit pentru a elimina zgomotul sau zumzetul de joasă frecvență, îmbunătățind claritatea sunetului în difuzoare și amplificatoare.

Microfoane - Ajută la reducerea zgomotului de fundal, zgomotul vântului și zgomotul de manipulare în sistemele de înregistrare.

Procesarea semnalului - Îndepărtează interferențele de joasă frecvență și curăță semnalele înainte de procesarea ulterioară.

Sisteme de comunicații - Filtrează zgomotul nedorit de joasă frecvență pentru a îmbunătăți calitatea transmisiei semnalului.

Circuite senzoriale - Folosit în senzori pentru a se concentra asupra schimbărilor rapide sau a semnalelor de înaltă frecvență, cum ar fi detectarea vibrațiilor sau a mișcării.

RF și circuite electronice - Blochează componentele DC, permițând în același timp trecerea semnalelor AC, protejând componentele sensibile.

Filtrarea sursei de alimentare - Îndepărtează ondulația de joasă frecvență și stabilizează căile semnalului.

Semnale biomedicale - Filtrează deviația liniei de bază în semnalele ECG sau EEG pentru a evidenția schimbările importante.

Procesarea imaginii - Îmbunătățește marginile și detaliile fine prin eliminarea componentelor de joasă frecvență.

Sisteme de instrumentare - Îmbunătățește acuratețea măsurării prin eliminarea semnalului lent v ionii ariat.

Filtrul de trecere înaltă de ordinul doi și de ce este utilizat

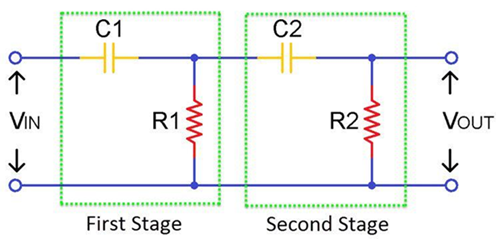

Figura 4. Filtru pasiv High Pass de ordinul doi

A filtru trece-înalt de ordinul doi este o versiune îmbunătățită a unui filtru trece-înalt de bază care asigură o separare mai clară și mai eficientă între semnalele de joasă și de înaltă frecvență.Este de obicei format prin combinarea a două etape de filtrare de ordinul întâi, ceea ce mărește performanța de filtrare.

Comparativ cu un filtru de ordinul întâi, a designul de ordinul doi are o rulare mai abruptă de −40 dB pe decada (12 dB pe octava).Aceasta înseamnă că reduce semnalele nedorite de joasă frecvență mult mai rapid, făcându-l mai potrivit pentru aplicațiile care necesită o ieșire de semnal mai curată.

Diferențiator pasiv RC

Un diferențietor pasiv RC este un circuit simplu de filtru trece-înalt care produce o ieșire proporțională cu rata de modificare a semnalului de intrare.Folosește doar un rezistor și un condensator, ceea ce îl face un design de bază și cu costuri reduse.Spre deosebire de filtrele standard de trecere înaltă utilizate pentru filtrarea generală, un diferențiator este utilizat în mod special pentru a evidenția schimbările rapide ale unui semnal, cum ar fi marginile sau vârfurile.

Cum funcționează un circuit diferențiator RC

Într-un diferențiator RC, condensatorul este conectat în serie cu semnalul de intrare, iar rezistorul este conectat la masă, ieșirea fiind luată peste rezistor.Când semnalul de intrare se schimbă rapid, condensatorul permite curgerea unui curent scurt, producând o tensiune ascuțită pe rezistor.Dacă semnalul de intrare este constant sau se modifică lent, curge foarte puțin curent, rezultând o ieșire foarte mică.

Pentru o diferențiere corectă, circuitul este proiectat astfel încât constanta de timp (RC) să fie mult mai mică decât perioada semnalului.Această condiție permite ieșirii să urmeze îndeaproape derivata formei de undă de intrare:

Filtru trece-înalt vs filtru trece-jos

Trecere înaltă şi filtre trece jos sunt circuite de bază folosit pentru a controla modul în care trec semnalele în funcție de frecvența lor.Principala diferență este modul în care tratează frecvențele joase și înalte.

Un filtru de trecere înaltă permite trecerea semnalelor de înaltă frecvență, reducând în același timp semnalele de joasă frecvență.În schimb, un filtru trece-jos permite trecerea semnalelor de joasă frecvență, reducând în același timp semnalele de înaltă frecvență.Acest lucru le face utile în diferite scopuri în funcție de aplicație.

Caracteristică	Înalt Filtru de trecere	Scăzut Filtru de trecere
Funcția	Trece sus frecvente	Trece jos frecvente
Blocuri	Semnale de joasă frecvență	De înaltă frecvență semnale
Comportamentul condensatorului	blocheaza frecventa joasa, trece sus	Trece de joasă frecvență, blocuri înalte
Ieșire la scăzut Frecvența	Foarte scăzut	Înalt
Ieșire la mare Frecvența	Înalt	Foarte scăzut
Utilizare comună	Eliminați zgomotul, detectați schimbari	Semnale fluide, reduce zgomotul

Cum să alegi filtrul de trecere înalt potrivit pentru circuitul tău

Identificați domeniul de semnal - Determinați frecvențele utile ale semnalului pe care doriți să le păstrați și zgomotul de joasă frecvență pe care doriți să îl eliminați.

Setați punctul de tăiere - Plasați limitatorul chiar sub cel mai mic semnal util, astfel încât semnalele importante să treacă în timp ce cele nedorite să fie reduse.

Alegeți ordinea de filtrare:

De ordinul întâi → simplu și potrivit pentru filtrarea de bază

De ordinul doi → mai bun pentru o filtrare mai puternică și o separare mai clară a semnalului

Decideți între pasiv și activ:

Filtru pasiv → simplu, nu este nevoie de energie, dar poate reduce puterea semnalului

Filtru activ → folosește un amplificator operațional, oferă câștig și oferă un control mai bun

Luați în considerare valorile componentelor - Selectați valorile adecvate ale rezistenței și condensatorului pentru a se potrivi cu gama de frecvență țintă.

Verificați factorii reali - Luați în considerare toleranța componentelor, zgomotul și nivelul semnalului pentru a asigura o performanță stabilă.

Potriviți aplicația - Alegeți filtrul în funcție de locul în care va fi utilizat, cum ar fi sisteme audio, senzori sau circuite de comunicație.

Cum afectează calitatea semnalului și schimbarea de fază ieșirea semnalului

Calitatea semnalului într-un filtru trece-înalt este influențată direct de modul în care circuitul gestionează diferite frecvențe. Componente de joasă frecvență, inclusiv zgomotul nedorit, cum ar fi zumzetul sau deriva, sunt reduse, ceea ce ajută la producerea unui semnal de ieșire mai curat.In acelasi timp, semnale de înaltă frecvență trece mai eficient cu pierderi minime.Cu toate acestea, în apropierea regiunii de tăiere, amplitudinea semnalului este parțial redusă, ceea ce poate slăbi ușor ieșirea dacă filtrul nu este proiectat corespunzător.

Odată cu schimbările în amplitudine, un filtru trece-înalt introduce și o schimbare de fază, ceea ce înseamnă că semnalul de ieșire nu are loc exact în același timp cu intrarea.Ieșirea conduce de obicei semnalul de intrare, diferența de fază fiind mai mare la frecvențe joase și scăzând treptat pe măsură ce frecvența crește.La frecvențe mai mari, ieșirea devine mai aliniată cu intrarea.Aceste efecte sunt necesare în aplicațiile reale, ca ambele calitatea semnalului și sincronizarea poate afecta performanța sistemelor audio, circuitelor de comunicație și sistemelor de măsurare.

Cum să remediați zgomotul sau pierderea semnalului în circuitele de trecere înaltă

Verificați setarea de întrerupere - Dacă întreruperea este prea mare, semnalul util este atenuat.Coborâți-l astfel încât frecvențele dorite să treacă clar.

Utilizați valori corecte ale componentelor și piese de calitate - Alegeți valori precise pentru rezistență și condensator și utilizați componente stabile și cu toleranță scăzută (de exemplu, condensatoare cu film) pentru a reduce ionul și zgomotul v ariat.

Îmbunătățiți împământarea și aspectul - Păstrați traseele de pământ scurte și curate, evitați buclele de pământ și plasați componentele aproape una de cealaltă pentru a reduce interferența.

Minimizați efectele parazitare - Firele lungi și aspectul slab al PCB adaugă rezistență și capacitate nedorite.Utilizați urme scurte și rutare adecvată.

Adăugați tamponare (dacă este necesar) - Folosiți o etapă tampon sau op-amp pentru a preveni încărcarea, mai ales când următoarea etapă consumă curent și slăbește semnalul.

Protejează împotriva zgomotului extern - Utilizați ecranare, fire răsucite sau o carcasă adecvată pentru a reduce interferența electromagnetică (EMI).

Verificați sursa semnalului și impedanța de sarcină - Nepotrivirea poate cauza pierderea semnalului.Asigurați-vă că sursa și sarcina sunt compatibile cu designul filtrului.

Utilizați o filtrare adecvată a sursei de alimentare (pentru filtre active) - Zgomotul din sursa de alimentare poate afecta ieșirea.Adăugați condensatori de decuplare dacă utilizați amplificatoare operaționale.

Concluzie

Filtrele de trecere înaltă joacă un rol important în îmbunătățirea calității semnalului prin reducerea componentelor nedorite de frecvență joasă și permițând trecerea semnalelor utile.De la circuite RC de bază până la proiecte și diferențieri de ordinul doi mai avansate, aceste filtre sunt aplicate pe scară largă în multe sisteme electronice.Înțelegând cum funcționează, cum să alegeți designul potrivit și cum să remediați problemele comune, puteți aplica filtre de trecere înaltă în mod eficient în circuitele dvs. și puteți obține performanțe mai bune în aplicațiile dvs.
