Tipuri de condensatoare ceramice și utilizări ale acestora
2026-04-27 1074

Condensatoarele ceramice pot părea mici, dar au un impact mare asupra performanței circuitului.Alegerea tipului potrivit vă ajută să rulați circuitul în mod fiabil și eficient.În acest articol, să discutăm despre condensatoare ceramice, coduri de condensatoare, tipuri, C0G, X7R, X5R, Y5V, aplicații, selecție și fiabilitate.

Catalog

Ce sunt condensatorii ceramici?

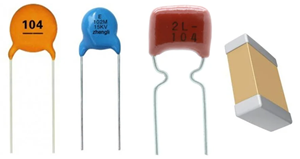

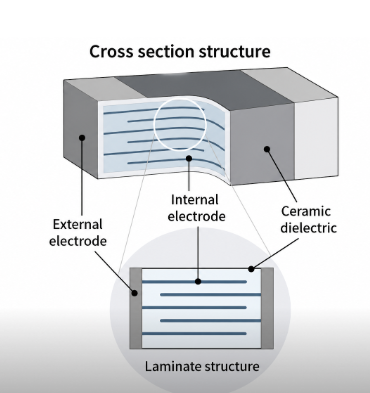

Condensatoare ceramice sunt utilizate pe scară largă pentru filtrare, cuplare, decuplare și stocare de energie.Cele mai multe modele moderne folosesc MLCC (condensatori ceramici multistrat), care stivuiesc straturi alternative de ceramică și metal pentru a obține o capacitate mare în pachete foarte mici.

Principalul factor care definește performanța este materialul dielectric, deoarece influențează direct modul în care se comportă condensatorul în diferite condiții.Ea determină cum stabilește capacitatea rămâne în timpul schimbărilor de temperatură, cum sensibilă componenta este la tensiunea DC aplicată (cunoscută ca efect de polarizare DC), modul în care capacitatea se schimbă treptat în timp din cauza îmbătrânirii, și cât de eficient răspunde condensatorul la diferite intervale de frecvență.

În practică, doi condensatori cu aceeași valoare nominală (de exemplu, 10 µF) se pot comporta foarte diferit in functie de dielectricul lor.

Ce înseamnă codul condensatorului cu 3 caractere?

Mulți condensatori ceramici folosesc un cod de trei caractere:

Literă + Număr + Literă

• Prima literă → temperatura minimă

• Număr → temperatura maximă

• Ultima literă → capacitate v ion ariat

Exemple:

• X7R: -55°C până la 125°C, ±15%

• X5R: -55°C până la 85°C, ±15%

• Y5V: -30°C până la 85°C, până la -82%

Acest lucru se aplică în principal condensatoarelor din clasa 2 și clasa 3.

Tipuri de condensatoare ceramice

Condensatoarele ceramice sunt grupate în trei clase în funcție de stabilitate și performanță, fiecare clasă fiind definită de tipul său dielectric.

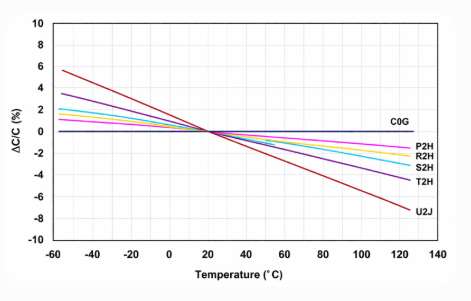

Figura 3.  Capacitate față de temperatură: C0G stabilă față de dielectrici variați

1. Clasa 1: Stabilitate ridicată (C0G / NP0)

Condensatorii C0G (NP0) oferă o capacitate foarte stabilă, fără efect de polarizare DC și fără îmbătrânire.

Ele oferă o modificare minimă a capacității și sunt ideale pentru circuite RF, oscilatoare și aplicații analogice de precizie.

Dacă circuitul tău depinde de precizie sau sincronizare, C0G este adesea singura alegere sigură.Chiar dacă valorile capacității sunt mai mici și costul este mai mare, performanța este previzibilă și fiabilă.

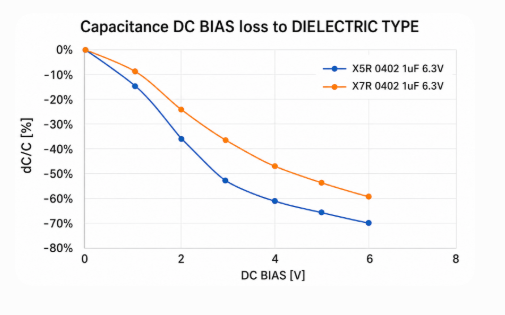

Figura 4. Efectul de polarizare DC care arată pierderea capacității în X7R și X5R

2. Clasa 2: Uz general (X7R, X5R)

Aceștia sunt cei mai des utilizați condensatori în electronica modernă, deoarece oferă un echilibru bun între dimensiune, cost și performanță.

• X7R (cea mai versatilă alegere)

Principalele caracteristici includ funcționarea până la 125°C, stabilitate moderată a capacității de ±15%, și o reducere vizibilă a capacității în condiții de polarizare DC, împreună cu îmbătrânirea treptată în timp.

Utilizările tipice includ decuplarea și ocolirea, susținerea funcționării stabile în circuitele digitale și filtrarea de uz general într-o gamă largă de aplicații electronice.

În practică, a 100 nF X7R condensatorul poate livra numai în jur 60–80 nF atunci când funcționează în condiții tipice de tensiune și temperatură din cauza pierderii capacității cauzate de polarizarea DC și factorii de mediu.

• X5R (capacitate mare la dimensiuni mici)

Principalele caracteristici includ un interval de temperatură de funcționare mai scăzut de până la 85°C, densitate de capacitate mai mare într-o dimensiune compactă și sensibilitate crescută la polarizarea DC, care poate reduce considerabil capacitatea efectivă sub tensiunea aplicată.

Utilizările tipice includ suportul șinelor de alimentare, furnizarea de decuplare în vrac și permiterea unei capacități ridicate în modelele electronice compacte în care spațiul este limitat.

În modelele cu spațiu limitat, condensatoarele X5R sunt utilizate în mod obișnuit deoarece oferă o capacitate mare în pachete mici, dar trebuie să țineți cont de pierderea capacității sub tensiunea aplicată pentru a asigura performanță fiabilă.

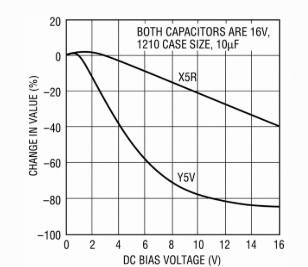

Figura 5. Pierdere severă de capacitate în Y5V sub polarizare DC în comparație cu X5R

3. Clasa 3: Stabilitate scăzută

Acest tip este cel mai potrivit pentru proiecte bazate pe costuri, unde performanța nu este o preocupare principală.

Principalele caracteristici includ capacitate foarte mare pe unitate de volum, stabilitate extrem de slabă, pierderi severe de capacitate sub tensiune și temperatură v ionii ariat și îmbătrânire vizibilă în timp.

Utilizările tipice includ aplicații cu costuri reduse în care stabilitatea performanței nu este importantă.

Un punct important de remarcat este că a 10 µF Y5V condensatorul se poate comporta ca 2 uF sau chiar mai puțin în condiții tipice de funcționare.

Comparând C0G, X7R, X5R și Y5V

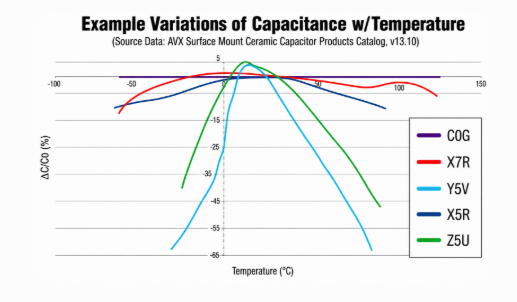

Figura 6. Capacitate vs temperatură pentru C0G, X7R, X5R, Y5V și Z5U

Parametru	C0G (Clasa 1)	X7R (Clasa 2)	X5R (Clasa 2)	Y5V (Clasa 3)
Stabilitate	Excelent (foarte stabil)	Moderat (±15%)	Moderat (±15%)	Foarte sărac
Efectul temperaturii	Schimbare minimă	Remarcabil v ion ariat	Mai mare v ion ariat	Foarte mare v ariat ion
Efect de polarizare DC	Niciuna	Pierdere moderată de capacitate	Pierdere de capacitate mai mare	Pierdere severă de capacitate
Îmbătrânirea	Niciuna	Îmbătrânire lentă	Îmbătrânire mai rapidă	Îmbătrânire semnificativă
Gama de capacitate	Scăzut	Mediu	Înalt	Foarte sus
Precizie	Foarte sus	Mediu	Mediu	Scăzut
Performanță de frecvență	Excelent (ideal pentru RF)	Moderat	Moderat	Sărac
Eficiența mărimii	Scăzut (mai mare pentru aceeași valoare)	Bun	Foarte bine	Excelent
Utilizare tipică	Precizie, RF, sincronizare	Decuplare generală	Putere, capacitate în vrac	Numai aplicații low-cost

Decuplare stratificată pentru integritatea puterii

Decuplarea eficientă folosește mai multe tipuri de condensatoare împreună, deoarece fiecare dielectric funcționează cel mai bine într-un interval de frecvență diferit.Un singur condensator nu poate acoperi toate frecvențele, așa că este necesară o abordare stratificată.

Utilizați următoarea combinație:

Frecvența Gama	Condensator Tip	Tipic Valoare	Plasarea
Frecvență înaltă	C0G	10 nF până la 100 nF	Cel mai apropiat de pinii de alimentare IC
Frecvența medie	X7R	100 nF până la 1 µF	Aproape de IC
Frecvență joasă	X5R	10 µF sau mai mare	Stocarea energiei în vrac (șină de alimentare)

Această combinație îmbunătățește filtrarea zgomotului și stabilitatea generală a puterii.

Exemple comune de aplicații

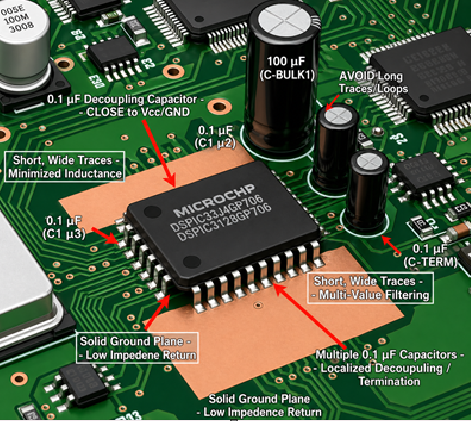

Figura 7. Decuplarea microcontrolerului cu condensatori lângă pinii IC

• Decuplare microcontroller - X7R 100 nF

• Oscilator RF sau circuit de temporizare - C0G

• Netezire șine de putere - X5R 10 µF+

• Dispozitiv electronic cu preț redus - Y5V (doar dacă ionul v ariat este acceptabil)

Cum să alegi condensatorul potrivit?

Pasul 1: Începeți cu obiectivul dvs

• Precizie / cronometrare → C0G

• Uz general → X7R

• Capacitate mare în spațiu mic → X5R

• Design-uri doar la cost → Y5V

Pasul 2: Nu aveți încredere în capacitatea nominală

Capacitatea scade sub polarizarea DC și temperatură, deci includeți întotdeauna o marjă pentru a asigura o capacitate suficientă în funcționare.

Pasul 3: Luați în considerare stabilitatea pe termen lung

• C0G → stabil de ani de zile

• X7R/X5R → deriva treptată

• Y5V → mare v ion ariat în timp

Pasul 4: echilibrați dimensiunea și costul

Pachetele mai mici pot pierde o capacitate mai eficientă sub polarizarea DC, așa că dimensiunea nu ar trebui aleasă doar pe baza amprentei.

Pasul 5: Validați în condiții reale

Testați în circuitul real evaluând ondulația de tensiune, performanța de zgomot și stabilitatea generală.Performanța finală depinde de condițiile de funcționare, nu doar de valorile fișei de date.

Fiabilitate și riscuri de producție

Chiar și modelele corecte pot eșua din cauza manipulării și asamblarii necorespunzătoare. Stresul mecanic este o problemă comună, în special pentru MLCC-urile mari, care se pot crăpa atunci când PCB-ul se îndoaie.Utilizarea componentelor mai mici sau a condensatoarelor de terminație moale poate ajuta la reducerea acestui risc.

Lot v ariat ion este o altă îngrijorare, în special cu condensatoarele X7R și X5R, deoarece performanța acestora poate varia între loturile de producție.Este important să testați componentele principale înainte de utilizare pentru a asigura consistența.

Soc termic poate duce și la eșec.Schimbările rapide de temperatură în timpul lipirii sau răcirii pot cauza fisuri interne.Urmărirea profilurilor adecvate de reflux și a proceselor de încălzire controlate ajută la prevenirea acestui tip de daune.

Concluzie

Alegerea condensatorului ceramic potrivit îmbunătățește stabilitatea, reduce zgomotul și asigură o performanță fiabilă.Utilizați C0G pentru precizie, X7R pentru uz general, X5R pentru o capacitate mai mare și Y5V numai atunci când costul este prioritar.Luați în considerare întotdeauna polarizarea DC, temperatura, îmbătrânirea și condițiile reale de funcționare înainte de a face o alegere finală.
