Cum să conectați un releu cu 4 pini și 5 pini
2026-04-27 153

Dacă lucrați cu circuite electrice, un releu vă ajută să controlați dispozitivele de mare putere în siguranță folosind un semnal mic.Acest ghid explică cum funcționează releele, cum să conectați releele cu 4 și 5 pini și cum să evitați greșelile comune, astfel încât să le puteți utiliza corect în proiectele dvs.

Catalog

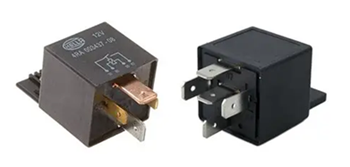

Figura 1. Exemplu de releu cu 4 pini vs. 5 pini

Ce este un releu cu 4 pini și 5 pini?

A releu cu 4 pini si a releu cu 5 pini sunt ambele întrerupătoare electrice care folosesc un semnal mic pentru a controla un circuit mai mare.Ele funcționează în același mod în interior, folosind o bobină și un contact mobil, dar diferența este în câte conexiuni oferă și cum se comportă ieșirea.

A Releul cu 4 pini are patru terminale: două sunt pentru bobină (de obicei pinii 85 și 86), unul este intrarea comună (pin 30) și unul este ieșirea (pin 87).Acest tip folosește o conexiune normal deschisă (NU), ceea ce înseamnă că circuitul este OPRIT în mod implicit.Când releul este activat, pinul 30 se conectează la pinul 87, permițând curentului să curgă și pornind dispozitivul.

A Releul cu 5 pini are un terminal suplimentar numit pin 87a.Aceasta adaugă o conexiune normal închisă (NC).Când releul este OPRIT, pinul 30 este conectat la 87a.Când releul este activat, conexiunea comută de la 87a la 87. Acest lucru vă permite să alegeți dacă dispozitivul dvs. pornește într-o stare ON sau OFF.

Configurarea pinoutului releului

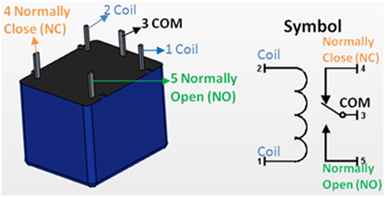

Figura 2. Pinout și diagramă simbol a releului

Pinurile 85 și 86 (Bobina) - Acești pini controlează releul.Pe unul îl conectezi la alimentare, iar celălalt la masă.Când se aplică tensiune, releul este activat.

Pinul 30 (Comun) - Aceasta este conexiunea principală de intrare.Transportă puterea care va fi comutată la un alt pin.

Pinul 87 (Normal deschis - NU) - Acest pin nu este conectat la pinul 30 când releul este oprit.Când releul pornește, pinul 30 se conectează la pinul 87, permițând curentului să circule.

Pin 87a (Normal închis - NC) - Acest pin se găsește numai în releele cu 5 pini.Este conectat la pinul 30 când releul este oprit.Când releul pornește, această conexiune este deconectată.

Releu cu 4 pini vs. 5 pini: diferențe cheie

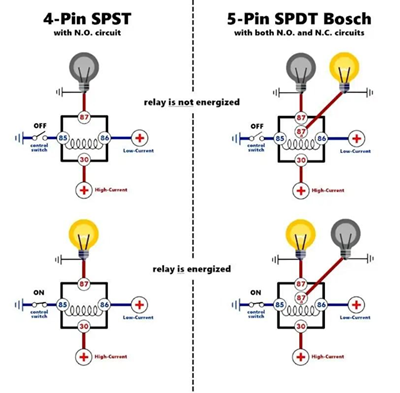

Figura 3. Diagrama de funcționare a releului cu 4 pini vs. 5 pini

Diferența dintre a releu cu 4 pini și un releu cu 5 pini este numărul de opțiuni de comutare ei furnizează.Ambele tipuri folosesc pinii 85 și 86 pentru bobină și pinul 30 ca conexiune comună.Diferența constă în modul în care este gestionată rezultatul.

A Releul cu 4 pini are o singură ieșire, care este pinul 87. Aceasta este o conexiune normal deschisă (NU), ceea ce înseamnă că circuitul este oprit în mod implicit.Când releul este activat, pinul 30 se conectează la pinul 87 și dispozitivul pornește.Acest tip este simplu și este folosit în mod obișnuit atunci când trebuie să porniți ceva doar când este aplicată alimentarea.

A Releul cu 5 pini adaugă un pin suplimentar, 87a.Aceasta este o conexiune normal închisă (NC).Când releul este oprit, pinul 30 este conectat la 87a.Când releul este activat, conexiunea trece de la 87a la 87. Acest lucru vă oferă mai mult control, deoarece puteți alege între un comportament implicit ON sau OFF implicit.

Tabel de comparație a releului cu 4 pini și cu 5 pini

Caracteristică	4-pini releu	5-pini releu
Numărul de pini	4	5
Ştifturi de bobină	85, 86	85, 86
Pin comun	30	30
Pini de ieșire	numai 87	87 și 87a
Normal deschis (NU)	Da (Pin 87)	Da (Pin 87)
Normal închis (NC)	Nu	Da (Pin 87a)
Stare implicită (Releu OFF)	Circuitul este deschis (OPRIT)	Conectat la 87a (ON implicit)
Când releul este ON	30 se conectează la 87	30 de comutatoare de la 87a la 87
Opțiuni de comutare	Un singur drum	Două căi (NU și NC)
Complexitatea	Simplu	Mai flexibil
Aplicații comune	Control de bază ON/OFF	Circuite necesare control implicit ON sau OFF

Cum funcționează un releu în circuitele de comutare

A releul funcționează ca un comutator adică controlat de electricitate în loc de mâna ta.Când o tensiune mică este aplicată bobinei releului (de obicei prin pinii 85 și 86), curentul trece prin bobină și creează un câmp magnetic.Această forță magnetică trage un contact metalic în interiorul releului.

Când contactul se mișcă, acesta schimbă traseul circuitului.Pinul comun (30) se conectează la un alt pin în funcție de tipul releului.Într-un releu cu 4 pini, se conectează la pinul 87 când este activat.Într-un releu cu 5 pini, acesta comută de la pinul 87a (normal închis) la pinul 87 (normal deschis).

Această acțiune de comutare permite unui semnal de putere scăzută să controleze un dispozitiv de putere mai mare.De exemplu, un circuit mic de control poate porni un ventilator, o lumină sau un motor fără a transporta direct curentul ridicat.Când tensiunea de control este îndepărtată, câmpul magnetic dispare.Un arc din interiorul releului împinge contactul înapoi în poziția inițială, iar circuitul revine la starea implicită.Acest proces simplu permite releului să pornească și să oprească circuitele în siguranță și în mod repetat.

Diagrama de cablare a releului cu 4 pini

Pentru a conecta un releu cu 4 pini, trebuie doar să conectați corect partea de comandă și partea de încărcare.După ce urmați conexiunile corecte, releul vă va porni dispozitivul atunci când este declanșat.

În primul rând, conectați pinul 85 și pinul 86 la circuitul de control.Un pin merge la putere, iar celălalt merge la pământ.Puteți plasa un comutator pe această parte, astfel încât să puteți controla când se activează releul.

În continuare, conectați pinul 30 la sursa principală de alimentare.Aceasta este puterea de intrare care va fi trimisă către dispozitiv atunci când releul pornește.Este o idee bună să plasați o siguranță între sursa de alimentare și pinul 30 pentru protecție.

Apoi, conectați pinul 87 la sarcina dvs, cum ar fi o lumină, un ventilator sau un motor.Aceasta este ieșirea care va primi energie atunci când releul este activat.În cele din urmă, conectați cealaltă parte a încărcăturii la masă.Acest lucru completează circuitul.

Când porniți comutatorul de control, releul se activează.Pinul 30 se conectează la pinul 87, iar curentul circulă către dispozitiv, pornindu-l.Când îl opriți, conexiunea este întreruptă, iar dispozitivul se oprește.

Diagrama de cablare a releului cu 5 pini

Pentru a conecta un releu cu 5 pini, tu urmați o configurație similară cu un releu cu 4 pini, dar cu o conexiune suplimentară care vă oferă mai mult control.

Începeți prin a conecta pinul 85 și pinul 86 la partea de control.Unul merge la putere, iar celălalt merge la pământ.Puteți adăuga un comutator aici pentru a controla când pornește releul.Apoi, conectați pinul 30 la sursa principală de alimentare.Aceasta este puterea de intrare care va fi comutată la ieșire.

Apoi, decideți cum doriți să se comporte dispozitivul dvs.:

• Dacă doriți ca dispozitivul să fie oprit în mod implicit, conectați sarcina la pinul 87 (în mod normal deschis).Dispozitivul se va porni numai când releul este activat.

• Dacă doriți ca dispozitivul să pornească în mod implicit, conectați sarcina la pinul 87a (în mod normal închis).Dispozitivul se va opri când releul este activat.

În cele din urmă, conectați cealaltă parte a sarcinii la masă pentru a finaliza circuitul.

Exemple practice de cablare

Releele sunt folosite în circuite reale pentru a controla dispozitivele în siguranță și eficient.Aceste exemple arată cum funcționează conexiunile în setările reale.

Un exemplu este controlul unui farul mașinii folosind un releu.Comutatorul trimite un mic semnal către releu, în timp ce releul conectează bateria direct la faruri.Acest lucru reduce sarcina asupra comutatorului și îmbunătățește performanța.

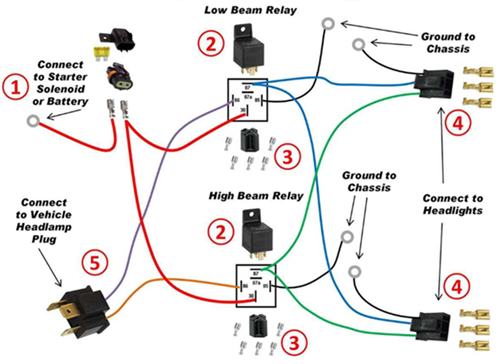

Figura 5. Diagrama de cablare a releului farului dublu

Un alt exemplu este folosind un releu pentru un ventilator de răcire.Un comutator de temperatură activează releul atunci când sistemul se încălzește.Apoi releul pornește automat ventilatorul și îl oprește atunci când temperatura scade.

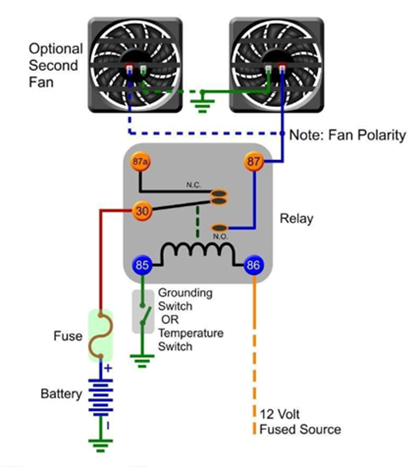

Figura 6. Exemplu simplu de cablare a releului ventilatorului de răcire

De asemenea, puteți utilizați un releu într-un proiect de microcontroler, cum ar fi cu Arduino.Microcontrolerul trimite un semnal de putere redusă la modulul releu, iar releul comută un dispozitiv de putere mai mare, cum ar fi o lampă sau un motor.

Greșeli comune de cablare a releului

Conectarea pinii greșiți - Dacă amestecați pinii, releul nu va funcționa.Verificați de două ori numerele PIN înainte de a conecta ceva.

Sari peste siguranta - Dacă nu adăugați o siguranță, un scurtcircuit vă poate deteriora cablajul.Plasați întotdeauna o siguranță pe linia de alimentare care merge la pinul 30.

Folosind o tensiune greșită - Dacă releul dvs. este evaluat pentru 12 V și utilizați o tensiune diferită, este posibil să se defecteze.Asigurați-vă că puterea dvs. se potrivește cu valoarea nominală a releului.

Legătura de masă greșită - Dacă pământul este slab sau lipsește, releul nu se va activa.Asigurați-vă că conexiunea la pământ este curată și sigură.

Cabluri slăbite - Firele slăbite pot face ca releul să se pornească și să se oprească aleatoriu.Asigurați toate conexiunile în mod corespunzător.

Supraîncărcarea releului - Dacă conectați un dispozitiv care consumă prea mult curent, releul se poate supraîncălzi.Verificați mai întâi curentul nominal al releului.

Folosind 87a fără să știi - Pinul 87a este activ când releul este oprit.Dacă îl utilizați din greșeală, dispozitivul poate rămâne pornit atunci când nu vă așteptați.

Utilizarea unui releu cu un microcontroler

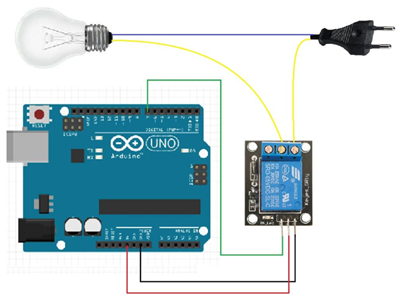

Figura 4. Exemplu de circuit de control al releului Arduino

Când lucrați cu un microcontroler, nu puteți conecta direct dispozitive de mare putere cum ar fi lămpi, ventilatoare sau motoare la pinii de ieșire.The microcontroler numai oferă o cantitate mică de tensiune şi curent, ceea ce nu este suficient pentru a conduce aceste dispozitive în siguranță.Acesta este motivul pentru care un releu este folosit ca a pod între partea de control de putere mică și sarcina de mare putere.

Într-o configurație comună, microcontrolerul trimite un semnal mic către un modul releu.În interiorul modulului, un tranzistor ajută la pornirea releului, iar o diodă protejează circuitul de vârfurile de tensiune atunci când releul se oprește.Odată ce releul este activat, acesta conectează sursa principală de alimentare la dispozitiv, permițându-i să se pornească.Când semnalul se oprește, releul deschide circuitul și dispozitivul se oprește.

Cum să alegeți între releul cu 4 pini și 5 pini

Alegerea între un releu cu 4 pini și un releu cu 5 pini depinde de modul în care doriți să se comporte dispozitivul în circuitul dvs.

Dacă ai nevoie doar control simplu unde un dispozitiv pornește atunci când este declanșat și rămâne OPRIT în mod implicit, a Releul cu 4 pini este alegerea mai bună.Este mai ușor de conectat și funcționează bine pentru aplicații de bază, cum ar fi lumini, ventilatoare sau claxone.

Dacă ai nevoie mai mult control peste starea implicită a dispozitivului dvs., a Releul cu 5 pini este mai potrivit.Include un pin suplimentar (87a), care permite dispozitivului să fie ON sau OFF implicit, în funcție de modul în care îl conectați.Acest lucru este util în sistemele în care este necesară comutarea între două stări.

De asemenea, ar trebui să luați în considerare complexitate.Un releu cu 4 pini este mai simplu și mai rapid de configurat, în timp ce un releu cu 5 pini oferă mai multă flexibilitate, dar necesită o mai bună înțelegere a conexiunilor.
