Ghid simplu pentru controlul căldurii cu LED-uri pentru o iluminare mai sigură
2026-03-03 1187

LED-urile sunt lumini cu stare solidă care nu folosesc becuri de sticlă, gaz sau filamente.Ele produc lumină prin trecerea electricității prin părți electronice solide.Acest proces este eficient, dar totuși creează puțină căldură în interiorul LED-ului.Deși căldura este mai mică decât iluminatul tradițional, aceasta trebuie îndepărtată rapid pentru a preveni deteriorarea și pentru a scurta durata de viață.Un management termic bun ajută la menținerea LED-urilor eficiente și fiabile.Acest articol explică modul în care LED-urile creează căldură, ce înseamnă temperatura de joncțiune, de ce are loc supraîncălzirea și cum să răcești LED-urile în mod corespunzător.

Catalog

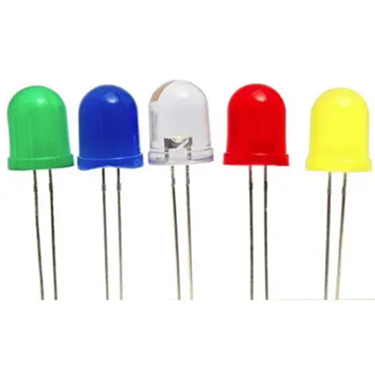

Figura 1. LED-uri (diode emițătoare de lumină)

Ce sunt LED-urile?

LED-uri (diode emițătoare de lumină) sunt mici piese electronice care produc lumină atunci când electricitatea trece prin ele.Spre deosebire de becurile de stil vechi care folosesc un fir subțire (filament) pentru a străluci, LED-urile produc lumină folosind un material special numit semiconductor.

Când puterea curge într-un LED, particulele minuscule din interiorul semiconductorului se mișcă și eliberează energie sub formă de lumină.Acest proces este foarte eficient, ceea ce înseamnă că LED-urile folosesc mai puțină energie electrică pentru a produce aceeași cantitate de lumină în comparație cu becurile tradiționale.

LED-urile pot produce diferite culorile precum roșu, verde, albastru, și alb.LED-urile albe sunt de obicei realizate folosind un cip de lumină albastră cu un strat special care schimbă lumina în alb.LED-urile durează mult mai mult decât becurile obișnuite și au dimensiuni mai mici.De asemenea, risipesc mai puțină energie sub formă de căldură.Cu toate acestea, ele încă creează puțină căldură în interior, motiv pentru care este necesară o bună gestionare termică pentru a le menține să funcționeze corect.

De ce luminile LED generează căldură?

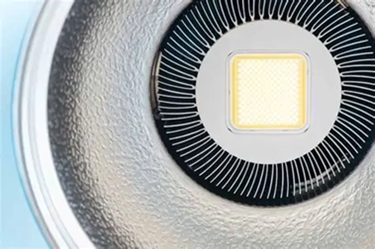

Figura 2. Modul LED de mare putere cu radiator pentru disiparea căldurii

Lumini LED generează căldură deoarece nu sunt 100% eficiente.Când electricitatea trece prin LED, cea mai mare parte a energiei este transformată în lumină, dar o parte din ea este transformată în căldură.

În interiorul LED-ului este un mic cip semiconductor.Pe măsură ce electricitatea se mișcă prin acest cip, particulele minuscule eliberează energie pentru a crea lumină.Cu toate acestea, nu toată energia electrică devine lumină.Energia suplimentară devine căldură în interiorul cipului, mai ales într-un punct numit joncțiune.

Această căldură se acumulează într-o zonă foarte mică.Dacă nu este îndepărtat corespunzător, temperatura LED-ul se ridică.Temperatura ridicată poate reduce luminozitatea, poate schimba culoarea luminii și poate scurta durata de viață a LED-ului.De aceea, luminile LED au nevoie de un management termic bun.Părți precum radiatoarele și plăcile de circuite speciale ajută la îndepărtarea căldurii de la LED, astfel încât să poată rămâne rece și să funcționeze corect.

Ce este temperatura joncțiunii LED-ului?

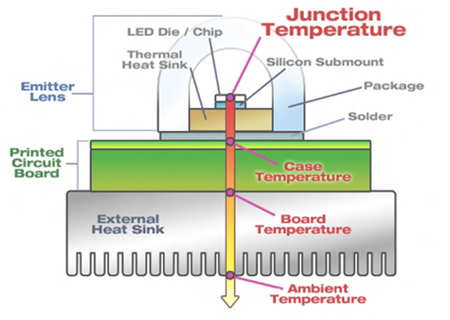

Figura 3. Diagrama traseului termic LED

Temperatura joncțiunii LED-ului este temperatura din interiorul cipului LED unde este produsă lumina.Această zonă mică se numește joncțiune și este partea principală a LED-ului.Când electricitatea trece prin LED, lumina este creată la joncțiune.În același timp, se produce și căldură.Temperatura din acest punct se numește temperatura de joncțiune (deseori scrisă ca Tj).

Dacă temperatura joncțiunii devine prea mare, LED-ul poate pierde luminozitatea, schimba culoarea, sau se uzează mai repede.În cazuri grave, poate provoca chiar daune permanente.De aceea, controlul temperaturii joncțiunii este necesar în managementul termic cu LED-uri.Radiatoarele de căldură, PCB-urile cu miez metalic și fluxul de aer bun ajută la îndepărtarea căldurii de la joncțiune pentru a menține LED-ul să funcționeze în siguranță și eficient.

De ce se supraîncălzi luminile LED?

Lumini LED se supraîncălzi atunci când căldura din interiorul lor nu este îndepărtată corespunzător.Chiar dacă LED-urile sunt eficiente din punct de vedere energetic, totuși produc puțină căldură atunci când electricitatea trece prin ele.Dacă această căldură se acumulează, temperatura crește prea mult.Un motiv este slabă disipare a căldurii .Dacă radiatorul este prea mic sau este fabricat din material de calitate scăzută, acesta nu poate îndepărta căldura suficient de repede.Fără o răcire adecvată, cipul LED devine prea fierbinte.

Un alt motiv este temperatura ambientala ridicata.În medii fierbinți sau în zone exterioare cu flux redus de aer, LED-ul nu se poate răci ușor. Instalare proastă poate provoca, de asemenea, supraîncălzirea.De exemplu, amplasarea luminilor LED într-un spațiu închis sau strâns fără ventilație captează căldura în interior. Supraîncălzire poate reduce luminozitatea, poate schimba culoarea luminii sau poate scurta durata de viață a LED-ului.De aceea sunt necesare un design termic bun și o răcire adecvată.

Efectele supraîncălzirii asupra duratei de viață a LED-urilor

Supraîncălzire poate scurta foarte mult durata de viață a unui LED.Când temperatura din interiorul LED-ului devine prea mare, micul cip care produce lumină începe să se uzeze mai repede.Un efect este luminozitate redusă.Căldura ridicată face ca LED-ul să piardă puterea de lumină în timp.Aceasta se numește deprecierea lumenului.LED-ul poate funcționa în continuare, dar nu va străluci la fel de puternic ca înainte.

Supraîncălzirea poate provoca, de asemenea, schimbări de culoare.Lumina se poate schimba ușor în culoare, în special la LED-urile albe.Acest lucru afectează calitatea și consistența luminii.În cazuri mai grave, căldură excesivă poate deteriora piesele interne, inclusiv driverul LED.Acest lucru poate duce la eșec timpuriu sau la o defecțiune completă.

Cele mai bune tipuri de radiatoare pentru managementul termic cu LED

Radiatoarele de căldură ajută la eliminarea căldurii de la luminile LED.Ele îndepărtează căldura de pe cipul LED și o eliberează în aer.Alegerea radiatorului potrivit menține LED-ul rece și îl ajută să dureze mai mult.

Radiatoare din aluminiu - Aluminiul este cel mai folosit material pentru radiatoarele LED.Aluminiul este ușor, accesibil și bun la mișcarea căldurii.Multe corpuri de iluminat LED folosesc radiatoare din aluminiu cu aripioare pentru a crește suprafața pentru o răcire mai bună.

Radiatoare din cupru - Cuprul transferă căldura mai bine decât aluminiul.Cuprul este aplicat în aplicații cu LED-uri de mare putere.Totuși, cuprul este mai greu și mai scump.

Radiatoare cu aripioare - Aceste radiatoare au aripioare metalice subtiri.Aripioarele măresc suprafața, astfel încât căldura să poată scăpa mai repede.Funcționează bine cu fluxul de aer natural.

Radiatoare de căldură Pin - Radiatoarele cu pin folosesc știfturi rotunji în loc de aripioare plate.Acestea permit fluxul de aer din diferite direcții și sunt utile în modelele compacte.

Radiatoare de căldură cu răcire activă - Acestea folosesc ventilatoare mici pentru a deplasa aerul peste radiatorul.Sunt folosite în LED-uri de mare putere, dar necesită putere suplimentară și întreținere.

Cele mai bune materiale PCB pentru managementul termic cu LED

PCB (Placa de circuit imprimat) acceptă părți LED și îndepărtează căldura de cipul LED.Căldura se formează într-un punct foarte mic din interiorul LED-ului.Placa trebuie să ducă rapid căldura.Material PCB bun scade temperatura, îmbunătățește stabilitatea luminozității și crește durata de viață.Prin urmare, este necesară alegerea materialului.

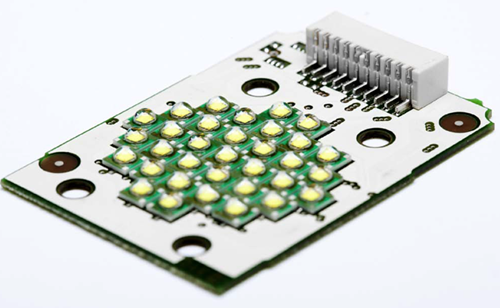

Figura 4. Modulul LED Array

PCB cu miez de cupru transferă căldura mai repede decât aluminiul.Cuprul are o conductivitate termică mai mare. Modulele LED de înaltă luminozitate și iluminatul industrial beneficiază de plăci de cupru. Cuprul adaugă costuri și greutate mai mari.Astfel, PCB cu miez de cupru se potrivește aplicațiilor care necesită performanțe termice puternice.
FR-4 este o fibră de sticlă placă pentru electronică generală.Transferul de căldură este mai scăzut în comparație cu miezul metalic scânduri.Indicatoarele LED cu putere redusă pot funcționa pe FR-4 fără probleme. LED-urile de mare putere de pe FR-4 se pot confrunta cu acumularea de căldură.Sunt necesare piese de răcire suplimentare în astfel de cazuri.Prin urmare, FR-4 se potrivește mai bine modelelor cu putere redusă decât cele de mare putere iluminare.

Tehnici eficiente de răcire cu LED-uri

Tehnicile de răcire cu LED elimină căldura de pe cipul LED și mențin temperatura la un nivel sigur.Răcirea bună protejează luminozitatea, menține culoarea stabilă și prelungește durata de viață.Este necesar un control adecvat al căldurii pentru performanță pe termen lung.

Răcire pasivă - Răcirea pasivă folosește radiatoare metalice pentru a transfera căldura în aer.Aripioarele sau știfturile măresc suprafața, astfel încât căldura să poată scăpa mai repede.Nu este nevoie de ventilator sau piesă mobilă.Răcirea pasivă este simplă, silențioasă și fiabilă.

Răcire activă - Răcirea activă folosește un mic ventilator pentru a împinge aerul peste radiatorul.Aerul în mișcare duce căldura mai repede.Sistemele LED de mare putere beneficiază de răcirea activă, mai ales în spații mici sau închise.Fluxul de aer îmbunătățește performanța termică.

Materiale de interfață termică (TIM) - Pasta termica sau tampoanele termice umple golurile minuscule dintre LED si radiator.Golurile mici de aer blochează fluxul de căldură.TIM îmbunătățește contactul cu suprafața și permite căldurii să se transfere mai ușor.Un contact mai bun ajută la scăderea temperaturii.

Ventilatie corespunzatoare - Căile deschise pentru fluxul de aer din interiorul dispozitivului permit aerului cald să iasă.O carcasă închisă captează căldura și crește temperatura.O bună ventilație permite funcționarea stabilă a LED-urilor.

PCB cu miez metalic - PCB cu miez metalic împrăștie căldura pe o zonă mai mare înainte de a ajunge la radiatorul.Baza din aluminiu sau cupru îmbunătățește mișcarea căldurii.Selectarea plăcii joacă un rol principal în răcirea generală.

Managementul termic în iluminatul exterior cu LED

Iluminare LED de exterior funcționează în condiții mai dure decât sistemele de interior. Temperatura ambientală ridicată, lumina directă a soarelui, ploaie, și praf poate afecta disiparea căldurii și poate crește temperatura internă a corpului.Când aerul din jur este deja fierbinte, LED-ul nu poate elibera căldură cu ușurință. Sigilat impermeabil carcasele protejează componentele interne de umezeală și murdărie, dar pot, de asemenea, să rețină căldura în interior. Expunerea la soare poate crește și mai mult temperatura, mai ales când carcasele de culoare închisă absorb mai multă căldură.Din aceste motive, corpurile LED de exterior necesită radiatoare puternice, un design bun al fluxului de căldură intern și materiale durabile, cum ar fi carcasa din aluminiu şi PCB-uri cu miez metalic.Managementul termic adecvat ajută la menținerea luminozității, la prevenirea supraîncălzirii și la extinderea duratei de viață a sistemelor de iluminat cu LED-uri pentru exterior.

Concluzie

LED-urile funcționează bine când căldura este controlată.Prea multă căldură poate reduce luminozitatea, poate schimba culoarea și poate scurta durata de viață.Folosirea radiatoarelor adecvate, a materialelor PCB bune și a fluxului de aer bun ajută la menținerea LED-urilor la rece.Managementul termic bun menține iluminarea cu LED-uri în siguranță, stabilă și de lungă durată.
