Încuietoarele și clapele sunt elemente de stocare de bază utilizate în circuitele digitale.Ambele stochează date, dar funcționează în moduri diferite și afectează timpul, puterea și complexitatea designului.În acest articol, vom discuta despre comparația latch-uri și flip-flop, beneficii și limitări, ionii v ariat, aplicații și cum să alegeți între ele.

Catalog

Ce este un zăvor?

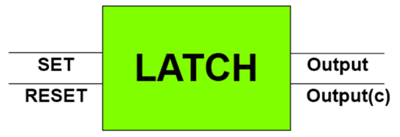

Figura 2. Diagrama bloc de blocare de bază cu setare, resetare și ieșiri

Un zăvor este un element simplu de stocare care depinde de nivelul semnalului.Când semnalul de activare este pornit, ieșirea urmează intrarea.Când semnalul de activare este oprit, acesta păstrează ultima valoare primită.

În termeni simpli, zăvorul trece prin date în timp ce este activat și stochează datele atunci când este dezactivat.

Principalele caracteristici ale unui zăvor

• Funcționare sensibilă la nivel

• Ieșirea răspunde în timp ce activarea este activă

• Sensibilă la lățimea impulsului

• Mai puține porți logice

• Arie mai mică de silicon

• Consum redus de energie

• Sprijină împrumutul pe timp

• Necesită o analiză atentă a timpului

Deoarece zăvorul rămâne transparent în timpul nivelului său activ, poate permite semnalelor să se propage peste granițele etapei.Acest lucru vă oferă o flexibilitate suplimentară de sincronizare, în special în conductele ASIC de înaltă performanță.Compensația este o complexitate crescută a timpului, deoarece căile semnalelor trebuie controlate strâns.

Ce este un flip-flop?

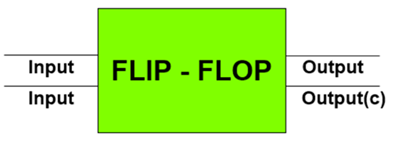

Figura 3. Diagrama bloc de bază flip-flop cu intrări și ieșiri

Un flip-flop este un element de depozitare declanșat de margini.Își actualizează ieșirea numai la o tranziție de ceas, fie în creștere, fie în descreștere.

Majoritatea flip-flop-urilor sunt implementate folosind o structură master-slave compusă din două zăvoare.Acest lucru creează o limită de timp clară.Datele sunt capturate numai la marginea ceasului, nu la nivelul maxim al ceasului.

Flip-flop-ul D este elementul de stocare cel mai frecvent utilizat în sistemele digitale moderne, inclusiv registre, contoare și mașini cu stări finite.

Principalele caracteristici ale unui flip-flop

• Operare declanșată de margine

• Ieșirea se modifică numai la tranziția ceasului

• Mai multe porți decât un zăvor

• Suprafata de silicon mai mare

• Consum mai mare de energie

• Analiză cronometrare statică mai ușoară

• Imunitate puternică la zgomot

• Element standard în arhitecturile FPGA

Deoarece schimbările de stare apar numai la marginile definite ale ceasului, bistabilele simplifică verificarea temporizării și fac comportamentul sincron mai previzibil.

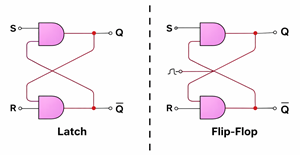

Comparație latch și flip-flop

Factorul	Încuietoare	Flip-flop
Trigger	Sensibilă la nivel	Declanșat de margine
Captarea datelor	În timpul nivelului activ	La marginea ceasului
Suprafață și putere	Mai mic, mai jos	Mai mare, mai sus
Timp de împrumut	Da	Nu
Analiza timpului	Mai complex	Mai simplu
Ceas înclinat	Poate ajuta în unele scenarii oblice	Fără atenuare oblică de la margine comportament
Utilizarea FPGA	Rar	Standard
Imunitate la zgomot	Sensibilă în timp ce transparentă	Mai stabil

Încuietoarele pot oferi flexibilitate de sincronizare în design-uri ASIC atent proiectate.Flip-flops oferă limite de timp mai clare și sunt în general mai ușor de verificat.

Beneficii și limitări

Încuietoare

Beneficii

• Suprafață mai mică

• Putere mai mică

• Capacitatea de împrumut în timp

Limitări

• Timp de închidere mai complex

• Risc de condiții de cursă

• Sensibilă la erori în timpul ferestrei active

Flip-flop

Beneficii

• Limitele de timp clare

• Analiză cronometrare statică mai ușoară

• Comportament sincron previzibil

Limitări

• Suprafata mai mare

• Putere mai mare

• Fără împrumut de timp

Alegerea dintre Latch și Flip-Flop

Când să folosiți un zăvor

Încuietorile sunt utilizate de obicei în proiectele ASIC de înaltă performanță, unde optimizarea timpului este importantă.Sunt utile atunci când:

Ar trebui să luați în considerare utilizarea zăvoarelor atunci când doriți să acordați timp împrumut între etapele conductei pentru a îmbunătăți performanța.Ele sunt, de asemenea, o alegere bună atunci când minimizarea suprafeței cipului și reducerea consumului de energie sunt obiective importante.Încuietorile vă pot ajuta atunci când gestionați în mod intenționat deformarea ceasului ca parte a strategiei dvs. de sincronizare.Cu toate acestea, ele funcționează cel mai bine atunci când echipa de proiectare are o experiență puternică de sincronizare și poate gestiona cu atenție complexitatea suplimentară care vine cu design-urile bazate pe zăvor.

Conductele bazate pe blocare sunt comune la procesoarele de mare viteză, dar necesită un control disciplinat al sincronizarii și o verificare detaliată.

Când să folosiți un flip-flop

Flip-flops sunt alegerea implicită în majoritatea sistemelor sincrone.Sunt de preferat atunci când:

Ar trebui să utilizați flip-flops atunci când vizați arhitecturile FPGA, deoarece dispozitivele FPGA sunt construite în jurul elementelor de stocare declanșate de margine.Ele sunt, de asemenea, alegerea potrivită atunci când se construiesc mașini cu stări finite, unde schimbările de stare stabile și previzibile sunt importante.Dacă doriți o închidere mai simplă a timpului și o verificare mai ușoară, flip-flops fac procesul de proiectare mai simplu.Se încadrează în mod natural în fluxurile de proiectare sincrone standard și sunt potrivite în special pentru sisteme de înaltă fiabilitate sau foarte verificabile care necesită un comportament fiabil și consecvent.

Datorită comportamentului lor declanșat de margini, flip-flops-urile D sunt, de obicei, cea mai sigură și cea mai practică alegere în proiectele sincrone de uz general.

Ioni de blocare și flip-flop V ariat

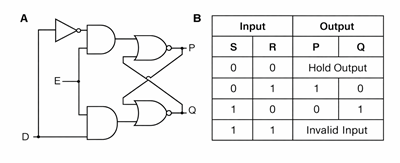

Figura 4. Latch-ul S–R stochează un bit;Ambele intrări active sunt invalide

S-R (Setare-Resetare): Ambele versiuni cu blocare și flip-flop folosesc intrările Set și Reset pentru a stoca un bit.Dacă ambele intrări sunt active în același timp, ieșirea devine invalidă.

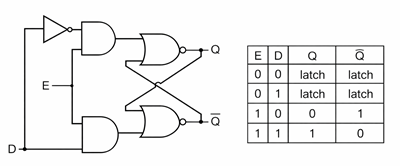

Figura 5. D Blocarea urmează D atunci când este activată și menține când este dezactivată

D (date): zăvorul D trece de intrare la ieșire când este activat și îl menține când este dezactivat.Flip-flop-ul D captează intrarea doar la marginea ceasului.Nu are nicio stare invalidă și este utilizat pe scară largă în registre și mașini de stat.

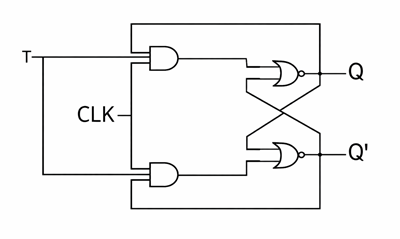

Figura 6. T Flip-Flop comută ieșirea când T este ridicat

T (Comutare): zăvorul T își comută ieșirea când este activat și intrarea este activă.Flip-flop-ul T își comută ieșirea atunci când intrarea T este mare, folosit în mod obișnuit în contoare și divizoare de frecvență.

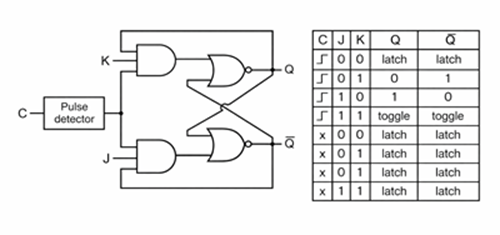

Figura 7. Flip-flop J–K cu tabelul de adevăr care arată comutarea când J și K sunt mari

J-K (doar flip-flop): Flip-flop-ul J-K elimină condiția nevalidă a tipului S-R.Când ambele intrări sunt ridicate, ieșirea comută, făcându-l util în modelele de contor.

Unde sunt folosite zăvoarele și șlapii?

Aplicații de blocare

- Conducte ASIC de înaltă performanță

- Blocuri logice de putere redusă

- Optimizarea deformarii ceasului

- Scanați elementele de blocare a lanțului

- Anumite căi de control asincrone

Aplicații Flip-Flop

- Implementări FPGA

- Registre si elemente de stocare

- Mașini cu stări finite

- Contoare si divizoare de frecventa

- Sincronizarea domeniului ceasului

Flip-flops domina sistemele sincrone generale.Încuietoarele sunt de obicei rezervate pentru arhitecturile ASIC bazate pe performanță.

Factori importanți de proiectare

În microprocesoarele de mare viteză, conducte bazate pe zăvor poate îmbunătăți performanța permițând evaluare logică în fazele de ceas.Aceste modele cer expertiză avansată de sincronizare şi verificare riguroasă.

În FPGA şi sisteme încorporate, arhitecturi bazate pe flip-flop sunt standard deoarece lanțurile de instrumente sunt optimizate pentru stocarea declanșată de margini.

În medii de înaltă fiabilitate precum controlul auto și industrial, flip-flops-urile sunt adesea preferate datorită tranzițiilor lor de stare clar definite și modelelor de verificare mai simple.

Pentru ASIC-uri optimizate pentru putere, abordările bazate pe blocare se pot reduce incarcarea arborelui ceasului și zona atunci când este utilizat cu grijă.

Concluzie

Încuietoarele oferă o mai bună flexibilitate de sincronizare și o putere mai mică, dar necesită un control atent.Flip-flops sunt mai ușor de proiectat și oferă un comportament mai stabil și mai previzibil.Alegerea corectă depinde de nevoile dvs. de performanță și de obiectivele de proiectare.
