Timerul NE555P IC: Caracteristici, configurația pinului și principii de lucru
2024-07-22 12022

În acest articol, veți fi introdus în NE555p Chip de circuit integrat, care găsește aplicații pe diverse câmpuri.După ce am știut despre caracteristicile și aplicațiile sale, vom avea o înțelegere profundă a acestui cip și o vom aplica mai bine la proiectele reale.

Catalog

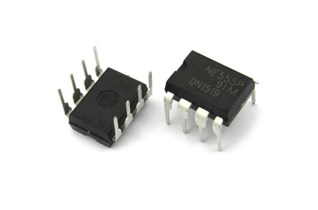

Descriere NE555p

NE555P este un cip de circuit integrat utilizat în mod obișnuit în echipamente electronice, cum ar fi cronometre, generatoare de impulsuri și oscilatoare.În moduri de funcționare cu întârziere sau monostabile, intervalele de sincronizare sunt controlate cu precizie de o singură rezistență externă și rețea de condensator.În modul de funcționare astiabil, putem folosi două rezistențe externe și un condensator extern pentru a controla independent frecvența și ciclul de serviciu.

Circuitul său conține douăzeci și patru de tranzistoare, două diode și șaptesprezece rezistențe, constând din șase părți, inclusiv comparator de prag, comparator de declanșare, flip-flop RS, resetare de intrare, descărcare și ieșire.Se caracterizează prin configurația sa cu opt pini și folosește montarea prin gaură pentru o integrare ușoară în circuitele electronice.Funcționând într-un interval de frecvență de până la 0,5 MHz, NE5555p demonstrează eficiență în cronometrare, modularea lățimii pulsului și circuitele oscilatorului.Adaptabilitatea sa este în continuare subliniată de un interval de tensiune de alimentare care se întinde de la 4,5V la 16V, oferind flexibilitate pentru diferite cerințe de putere în diverse sisteme electronice.

Înlocuitori și echivalenți

• ICM7242ipaz

• NE555N

• NE555PSLE

• SA555p

Care sunt caracteristicile cronometrului NE555P?

• Poate funcționa în mod oscilator sau în modul monostabil.

• Are o precizie ridicată a sincronizării și o bună stabilitate a temperaturii.

• Terminalul său de ieșire are un curent mare de alimentare și poate conduce direct o varietate de sarcini controlate automat.

• Are o gamă largă de tensiune de alimentare cu funcționare și poate fi utilizat cu circuite logice, cum ar fi TTL și CMOS.Cu alte cuvinte, nivelul său de ieșire și nivelul declanșatorului de intrare pot fi combinate cu stările înalte și joase ale acestor serii logice.

• O funcție specifică de întârziere a oscilației poate fi obținută folosind doar rezistențe de bază și condensatoare.Gama acestei întârzieri este extinsă, cuprinsă de la câteva microsecunde la câteva ore.

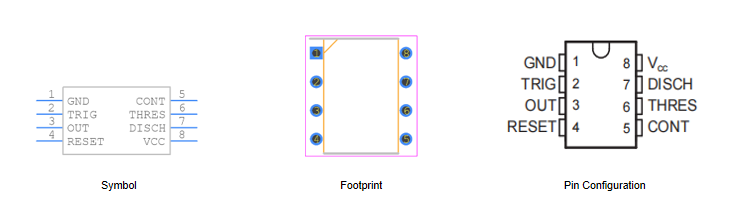

Simbolul, amprenta și configurația pinului Timerului Ne555p

Simbolul, amprenta și configurația pinului NE555p sunt prezentate în figura de mai jos.

Are un total de opt pini, numele și funcțiile lor sunt următoarele:

Pinul 1 (sol): Acesta este firul de masă care este de obicei conectat la pământul comun al circuitului.

PIN 2 (punct de declanșare): Acest pin este perioada de timp care declanșează NE555 pentru a -l porni.Tensiunea de margine superioară a semnalului de declanșare trebuie să fie mai mare de 2/3 VCC, iar marginea inferioară trebuie să fie mai mică de 1/3 VCC.

Pinul 3 (ieșire): Când începe perioada de timp, pinul de ieșire este mutată la un potențial ridicat de 1,7 volți mai puțin decât tensiunea de alimentare în perioada de tensiune a 555. La sfârșitul ciclului, ieșirea va reveni la unun nivel scăzut de aproximativ 0 volți.Cu un potențial ridicat, curentul său maxim de ieșire este de aproximativ 200mA.

PIN 4 (Resetare): Un nivel logic scăzut trimis la acest pin va reseta cronometrul și va returna ieșirea la un nivel scăzut.De obicei este conectat la sursa de alimentare pozitivă sau lăsată neutilizată.

PIN 5 (control): Acest pin permite schimbarea tensiunilor de declanșare și a porții prin tensiuni externe.Această intrare poate fi utilizată pentru a modifica sau regla frecvența de ieșire atunci când cronometrul funcționează într -o funcționare stabilă sau oscilatorie.

PIN 6 (resetare blocare): resetează blocarea și ia ieșirea scăzută.Această acțiune este inițiată atunci când tensiunea de pe acest pin se deplasează de la sub 1/3VCC la peste 2/3VCC.

PIN 7 (descărcare): Acest pin are aceeași capacitate de ieșire curentă ca principalul pin de ieșire.Când producția este pornită, este scăzută și are o impedanță scăzută la sol.Când ieșirea este oprită, aceasta este ridicată și are o impedanță ridicată la sol.

Pinul 8 (VCC): Acesta este terminalul de tensiune de alimentare pozitivă a IC 555 Timer.Gama de tensiune de alimentare este de 4,5V la 16V.

Care sunt aplicațiile cronometrului NE555P?

• ALARM: Poate fi utilizat pentru a face o alarmă, de exemplu, conducând un difuzor să sune o alarmă sau prin controlul unui releu sau a altor dispozitive pentru a realiza o funcție de alarmă.

• Modularea lățimii pulsului (PWM): NE555p poate fi utilizat pentru a genera semnale PWM pentru controlul motoarelor, reglarea luminozității LED -ului etc.

• Generator de impulsuri: NE555P poate fi utilizat pentru a genera semnale de impulsuri.Prin reglarea valorilor rezistenței și condensatorului, poate obține diferite lățimi și frecvențe ale pulsului.

• Oscilator controlat de tensiune: Poate fi utilizat pentru a construi un oscilator controlat de tensiune a cărui frecvență poate fi reglată printr -o tensiune externă.

• Oscilator: poate fi folosit și ca oscilator pentru a genera semnale precum undele sinusoidale și undele pătrate cu o anumită frecvență și amplitudine, care sunt utilizate ca surse de semnal sau surse de ceas în circuite.

• Controler flash: este utilizat în mod obișnuit în circuitele de fotografie și de control Flash pentru a obține o sincronizare precisă a blițului.

• Cronometru: servește ca un cronometru în diferite aplicații, cum ar fi cronometre, sisteme de întârziere și circuite de ceas, permițând măsurarea intervalelor de timp.

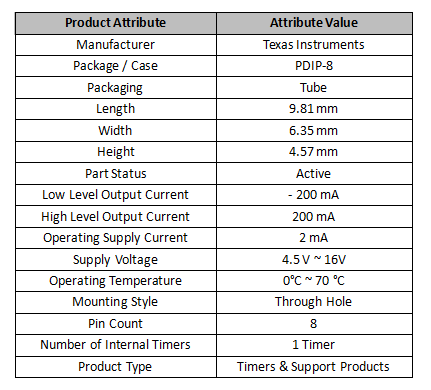

Parametri tehnici ai cronometrului NE555P

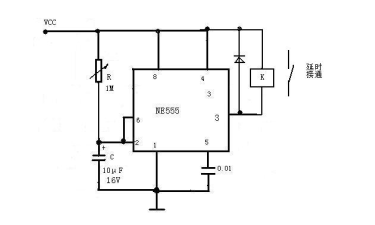

Principiul de lucru și diagrama de circuit a cronometrului Ne555p

Generează impulsuri periodice printr -un circuit RC compus din condensatoare și rezistențe, realizând astfel funcții precum cronometre, generatoare de impulsuri și oscilatoare.În continuare, luăm un simplu circuit intermitent cu LED -uri ca exemplu pentru a introduce în detaliu diagrama principiului de lucru și diagrama de circuit a NE555p.

Acest circuit folosește cipul NE555P ca cronometru pentru a obține efectul de intermitere LED prin reglarea rezistenței și a capacității.Condensatorul C1 și rezistența R1 formează un circuit RC, care este utilizat pentru a controla frecvența și ciclul de serviciu al pulsului.R2 și LED -urile sunt porturile de ieșire.Cipul Ne555p controlează tensiunea de ieșire pentru a controla și opri LED -ul.

Principiul de lucru al cipului NE555P este următorul:

Începeți calendarul: Când este pornit circuitul, condensatorul C1 începe să se încarce, iar tensiunea sa crește treptat.

Atingerea pragului de comparație: Când tensiunea condensatorului C1 atinge pragul de comparație (VCC*2/3), cipul Ne555p va ieși un nivel ridicat și va opri tubul de descărcare în același timp, determinând condensatorul să oprească încărcarea.

Atingerea pragului de resetare: Când tensiunea condensatorului C1 scade la pragul de resetare (VCC*1/3), cipul NE5555 va produce un nivel scăzut și va deschide tubul de descărcare în același timp, determinând condensatorul să înceapă descărcarea.

Momentul ciclului: Când tensiunea condensatorului C1 scade sub pragul de comparație, cipul NE555P va reporni ciclul de încărcare, formând astfel un puls periodic.

Care este diferența dintre NE555P și NE555?

NE555p și NE555 sunt de fapt același cip.Diferența constă în pachet.NE555 adoptă de obicei pachetul de patch-uri SOP-8, care este potrivit pentru producția automată de PCB.NE5555P folosește un pachet de plug-in DIP-8, care este potrivit pentru utilizare pe panouri.Pentru pasionații de electronici, este recomandat să alegeți NE5555P sau NE555N atunci când efectuați producție electronică sau experimente.Ambele sunt pachete plug-in, care sunt mai convenabile de sudat.Pentru proiectanții de produse, se recomandă utilizarea NE555 ambalată SOP-8, care poate reduce zona plăcii PCB.

Care este diferența dintre NE555P și NE555n?

NE555NN și NE555P sunt diferite modele specifice ale seriei NE555.Ele diferă în formularul de pachete și intervalul de parametri.În general, Ne555n adoptă formă de pachete DIP, deci este potrivit pentru proiectarea experimentală pe panoul de pâine.Ne555p este un pachet dual în linie.Vine cu câțiva pini în plus care ajută la asigurarea mai bună a cipului pe placa de bază.

În plus, gama de tensiune de funcționare a NE555NN și NE555p este, de asemenea, diferită.Gama de tensiune de funcționare de NE555N este de 4,5V până la 16V, în timp ce gama de tensiune de funcționare de NE555p este mai largă, care acoperă 3V până la 18V.Prin urmare, trebuie să luăm în considerare aplicația CHIP pentru a selecta modelul și pachetul corespunzător.

Care sunt avantajele și dezavantajele cronometrului Ne555p?

Avantajele NE555p

Fiabilitate ridicată: se mândrește cu o configurație internă simplă și are o gamă largă de tensiune de funcționare, asigurând o fiabilitate excepțională și o durată de viață extinsă.

Precizie ridicată: NE555P are o precizie ridicată a timpului și performanțe stabile, care pot răspunde nevoilor majorității proiectelor de circuit.

Ieșire stabilă: poate oferi undă pătrată stabilă și fiabilă, undă dreptunghiulară și ieșirea semnalului de undă triunghiulară și este potrivit pentru diverse proiecte de circuit.

Gama largă de tensiune de funcționare: Gama sa de tensiune de funcționare este de 4,5 V până la 16V, permițându -i să funcționeze normal în condiții diferite de alimentare.

Dezavantaje ale NE555p

Consum mare de energie: Deși NE555P are performanțe excelente, consumul său de energie este relativ mare, ceea ce poate reprezenta limitări pentru unele aplicații care necesită un consum de energie mai mare.

Nu acceptă introducerea semnalului digital: acceptă doar intrarea semnalului analogic.Pentru unele aplicații care necesită o intrare digitală a semnalului, pot fi necesare circuite suplimentare de conversie.

Frecvența de ieșire este susceptibilă la temperatură și tensiune de alimentare: deși frecvența de ieșire a NE555P este relativ stabilă, este încă afectată de modificările tensiunii de temperatură și alimentare, ceea ce poate limita unele aplicații de înaltă precizie.

Întrebări frecvente [FAQ]

1. Care este tensiunea maximă pentru NE555p?

Circuitul de ieșire este capabil să se scufunde sau să aprovizioneze curent până la 200 mA.Operația este specificată pentru livrări de 5 V la 15 V.

2. Care este înlocuirea și echivalentul NE5555p?

Puteți înlocui NE555p cu NE555N, NE555PSLE sau SA555P.

3. Care este funcția NE555P?

Aceste dispozitive sunt circuite de sincronizare de precizie capabile să producă întârzieri exacte de timp sau oscilație.În modul de funcționare de timp sau mono-stabil, intervalul cronometrat este controlat de o singură rezistență externă și rețea de condensator.

4. Ce face NE555p?

Jetoanele 555 sunt o familie de circuite integrate care sunt utilizate pentru generarea de semnal și ca cronometre.În funcționarea de întârziere sau modul monostabil, intervalul de timp poate fi controlat cu un rezistor și condensator extern.

5. Care este diferența dintre NE555N și NE5555?

NE555N funcționează în general într -un interval de tensiune de la 4,5V la 16V.Această gamă o face potrivită pentru o gamă largă de aplicații de tensiune joasă până la moderată.NE555P are un interval de tensiune de funcționare ușor mai larg, de obicei de la 4,5V la 18V.
