Simbol, caracteristici, avantaje și dezavantaje ale tranzistorului TIP122 Darlington
2024-07-22 6414

Catalog

Ce este Darlington Tube?

Un Darlington este un circuit format din două tranzistoare bipolare în care emițătorul unui tranzistor este conectat la baza celuilalt, astfel încât curentul care curge prin ele este amplificat în continuare.Colecționarii celor două tranzistoare sunt conectate între ele.Din cauza acestei configurații, câștigul curent este mult mai mare decât dacă fiecare tranzistor ar fi fost utilizat individual.De obicei, tuburile Darlington sunt utilizate pentru a amplifica semnale mici în circuitele amplificatoare de înaltă sensibilitate, cum ar fi circuitele de comutare de mare putere.În proiectarea circuitului electronic, conexiunea Darlington este adesea folosită în amplificatoarele de putere și în sursele de alimentare reglementate.

Prezentare generală a tranzistorului TIP122

TIP122 este un tranzistor NPN pereche Darlington, care constă dintr -o pereche de tranzistoare Darlington.Principiul său de lucru este similar cu cel al tranzistoarelor NPN obișnuite.TIP122 are un curent de colector maxim de 5 amperi și poate funcționa cu tensiuni de până la 100 de volți.Câștigul său de curent continuu (HFE) este de obicei în intervalul de la 1000 la 5000, ceea ce îl face un dispozitiv electronic cu capacități de amplificare ridicate.

Înlocuire și echivalent

• BC639

• BDT63

• KSB601

• MJF6388

• NTE263

• TIP132

• 2n3055

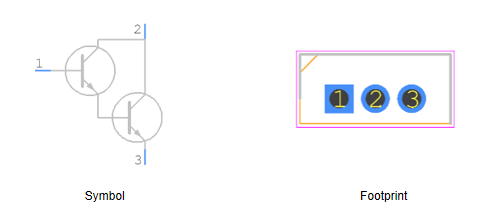

Simbolul și amprenta tranzistorului TIP122

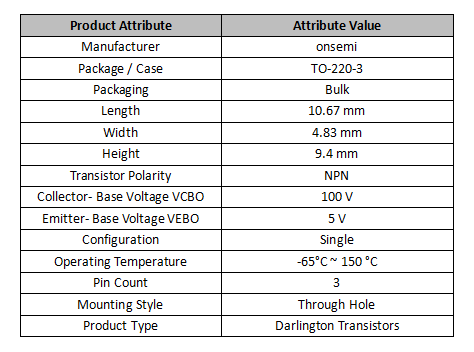

Parametri tehnici ai tranzistorului TIP122

Care sunt caracteristicile tranzistorului TIP122?

• Este un dispozitiv de comutare liniară cu putere medie utilizat în mod obișnuit în circuitele de comutare cu viteză mică.

• Are o viteză de comutare relativ lentă și, prin urmare, este mai potrivită pentru aplicațiile de comutare și amplificare cu frecvență joasă.

• TIP122 este în general capabil să gestioneze tensiuni și curenți mai mari.În mod normal, curentul său de funcționare este mai multe amperi, care pot îndeplini eficient cerințele diferitelor aplicații de mare putere.

• Are un câștig de curent ridicat, de obicei între 50 și 100. Acest lucru înseamnă că este necesar doar un curent de bază foarte mic pentru a controla un curent de colector mai mare, obținând astfel o amplificare eficientă a semnalului și controlul curentului.

• TIP122 are o amplificare mai mare și o scădere de tensiune de saturație mai mică, permițându -i să reziste la tensiuni de funcționare mai mari.Prin urmare, funcționează bine în unele circuite care necesită o putere mare.

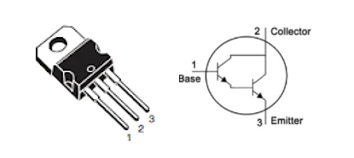

Configurarea pinului tranzistorului TIP122

Tranzistorul TIP122 este format din 3 pini:

PIN 1 (bază): Acest pin controlează prejudecata tranzistorului.

PIN 2 (colector): curentul va curge prin acest pin.

Pinul 3 (emițător): acest știft este utilizat pentru a scurge curentul.

Cum funcționează tranzistorul TIP122?

Funcționează practic la fel ca și alte triode.Este format din două joncțiuni PN care formează o structură, în care un tranzistor este de tip P (bază), iar celălalt este de tip N (emițător), cu o regiune de tip N (colecționar) sandwich între cele două.Când este înainte, există un curent înainte la colector, iar schimbarea tensiunii electrodului de control va afecta, de asemenea, dimensiunea curentului colectorului.

Electrod de colectare (c): acceptă curentul de încărcare

Emițător (E): controlează injecția de electroni în zona sa prin curentul de bază, producând astfel un efect de amplificare curent

Baza (b): utilizat pentru a controla injecția de electroni în regiunea de fuziune, controlând astfel curentul colectorului

În aplicațiile practice, tranzistoarele TIP122 sunt de obicei utilizate ca întrerupătoare sau amplificatoare.De exemplu, într -un circuit de control al iluminatului, TIP122 poate fi utilizat pentru a regla luminozitatea luminilor LED.Când tensiunea de control este aplicată la bază, TIP122 începe să se conducă, determinând LED -ul să se aprindă.Când tensiunea de control nu mai este aplicată, TIP122 se oprește și lumina LED oprește emiterea de lumină.

În plus, TIP122 poate fi folosit și ca comutator pentru a conduce un motor.În acest caz, baza TIP122 este conectată la știftul de ieșire al unui microcontroler sau al unui alt circuit logic.Când știftul de ieșire este mare, TIP122 va conduce și motorul va începe să funcționeze.Când știftul de ieșire este scăzut, TIP122 se va opri și motorul se va opri.

Care sunt aplicațiile tranzistorului TIP122?

• Regulator de tensiune: este adesea utilizat pentru a construi circuite de reglare a tensiunii.Acest circuit ajută la stabilizarea tensiunii de ieșire, astfel încât să rămână constantă într -o varietate de condiții de mediu.

• Gestionarea puterii: TIP122 poate fi utilizat ca un comutator sau un tub de reglare în diverse echipamente de alimentare, cum ar fi adaptoare de alimentare și întrerupătoare de alimentare pentru a realiza reglarea tensiunii sau controlul de oprire al sursei de alimentare.

• Sistem de iluminare: este un cip care integrează un driver LED sau un controler de iluminat.Prin reglarea tensiunii de bază, poate realiza cu ușurință diverse funcții, cum ar fi reglarea luminozității luminii și controlul comutatorului, răspunzând astfel nevoilor de aplicație ale diferitelor scenarii.

• Controlul motorului: TIP122 poate realiza controlul de comutare a motorului prin reglarea tensiunii de bază, astfel încât motorul să poată porni sau opri atunci când este nevoie.În aplicații precum unități motorii, toleranța ridicată la curent și tensiune permit un control eficient al motoarelor de mare putere.

• Circuitul de comutare: TIP122 poate fi utilizat ca un comutator pentru a controla și opri încărcările de curent ridicate.Prin aplicarea unui semnal de intrare (de obicei, ieșirea unui microcontroler) pe bază, putem controla stările de pornire și oprire ale circuitului de ieșire, obținând astfel o funcție de comutare.

Avantaje și dezavantaje ale tranzistorului TIP122 Darlington

Avantaje

• Foarte sensibil la curent

• Poate face amplificarea semnalului pentru o lungă perioadă de timp

• Utilizați mai puține componente pentru a face circuitul

• Impedanța de intrare pe care o oferă este foarte mare.

• Oferă zgomot mai mic în comparație cu fototransistorii care conțin amplificatoare externe.

• Oferă un câștig de curent extrem de mare în comparație cu un singur tranzistor.

• Prin utilizarea surselor actuale de câteva miliamps, proiectanții pot conduce mai multe aplicații bazate pe energie.

Dezavantaje

• Viteza de comutare lentă

• Oferă un consum maxim de energie din cauza tensiunii de saturație ridicată.

• La anumite frecvențe, acest proiect poate introduce schimbări de fază în circuitul de feedback negativ.

• Curentul de scurgere al primului tranzistor poate fi amplificat de al doilea tranzistor.

• Odată ce tranzistorul este în regiunea de saturație, se produce o cădere de tensiune în afara terminalului BE.

Întrebări frecvente [FAQ]

1. Ce face un TIP122?

TIP122 este un tranzistor NPN Darlington utilizat frecvent.Aceasta este utilizată pe scară largă în circuitele electronice pentru diverse aplicații.Acest tranzistor este conceput pentru a amplifica semnalele de nivel scăzut și poate gestiona curenți și tensiuni mari.

2. Ce tip de tranzistor este un TIP122?

Tranzistorul TIP122 este un tranzistor NPN Darlington.Tranzistorul Darlington înseamnă că există două tranzistoare într -un pachet unit pentru a crește câștigul la producție.

3. Care este gama de temperatură de funcționare a TIP122?

Temperatura de funcționare a TIP122 variază de la -65 ° C la 150 ° C.

4. Când se utilizează frecvent tranzistorul TIP122?

TIP122 este adesea utilizat în aplicațiile în care este necesară comutarea cu curent ridicat, cum ar fi controlul motorului, driverele de releu și amplificarea puterii.

5. Care este diferența dintre TIP120 și TIP122?

TIP120 este un NPN Drington de 60V 5A cu o tensiune-bazică de emițător de 5V și curent de bază (DC) de 120 mA.TIP121 și TIP122 sunt versiunile 80V și 100V.TIP122 va funcționa ca înlocuitor pentru TIP120.TIP31 este un NPN 40V 5A.
