Explorarea caracteristicilor și aplicațiilor microcontrollerului STM8S103F3P6
2024-08-02 5521

Catalog

Ce este microcontrolerul STM8S103F3P6?

STM8S103F3P6 este un microcontroller pe 8 biți fabricat de STMicroelectronics, renumit pentru funcționalitatea sa impresionantă și integrarea perfectă.Acest dispozitiv compact este echipat cu un stil de montare montat pe suprafață (SMD), întruchipând un nucleu avansat și periferice care sunt fabricate meticulos folosind tehnologie de ultimă oră.Cu o frecvență de ceas de 16 MHz, STM8S103F3P6 are o capacitate de I/O robustă, asigurând prelucrarea și manipularea eficientă a datelor.Cronometrul său independent de pază, echipat cu o sursă de ceas independentă și un sistem de securitate a ceasului, garantează performanța optimă a dispozitivului și rezistența împotriva perturbărilor potențiale.

Una dintre caracteristicile sale deosebite este memoria sa flash, care oferă stocare non-volatilă pentru cod și date.Cu un interval de tensiune de funcționare care se întinde de la 2,95 V la 5,5 V, acest microcontroler este extrem de versatil și adaptabil la diverse aplicații.În plus, oferă o gamă largă de temperatură de funcționare de -40 ° C până la 85 ° C, ceea ce o face potrivită pentru desfășurarea în condiții de mediu diverse.

Înlocuire și echivalent

• MSP430G2353

• PIC16LF18444T

• STM8S103F3P3

• STM8S103F3P3TR

• STM8S103F3P6TR

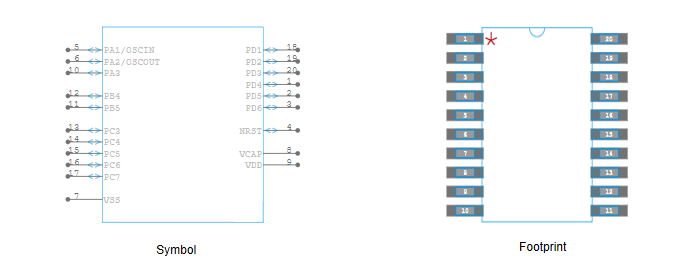

Simbolul și amprenta STM8S103F3P6

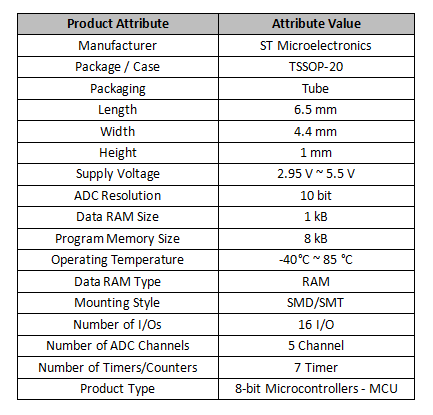

Parametri tehnici ai STM8S103F3P6

Caracteristici ale STM8S103F3P6

Consum redus de energie: are o varietate de moduri de consum redus de energie, inclusiv modul inactiv, modul de repaus, modul de somn profund și modul OFF, care poate prelungi eficient durata de viață a bateriei și poate economisi energie.

Performanță ridicată: adoptă arhitectură de bază STM8 de înaltă performanță, care permite frecvenței de funcționare să fie la 16 MHz, ceea ce îmbunătățește foarte mult viteza de execuție a instrucțiunilor și oferă capacități de calcul mai eficiente pentru aplicațiile noastre.

Mai multe interfețe de comunicare: acceptă o varietate de interfețe de comunicare, inclusiv SPI (interfață periferică serială), I2C și UART.Prin aceste interfețe, poate comunica și interacționa cu ușurință cu dispozitivele externe pentru a obține mai multe funcții și aplicații.

Periferice abundente: microcontrolerul STM8S103F3P6 are resurse periferice abundente, incluzând 16KB de memorie flash și 1KB de memorie RAM, precum și interfețe utilizate frecvent, cum ar fi pini GPIO, cronometre și UART.Diversitatea acestor periferice face ca dispozitivul să fie potrivit pentru diverse scenarii de aplicare și poate răspunde nevoilor diferitelor domenii și industrii.Fie că este vorba de control industrial, de casă inteligentă sau de sisteme încorporate, STM8S103F3P6 pot oferi suport.

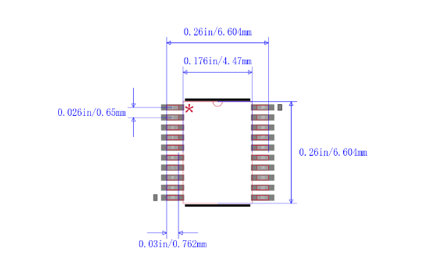

Dimensiunea și pachetul STM8S103F3P6

STM8S103F3P6 este ambalat într -un pachet subțire subțire de contur mic (TSSOP) și are 20 de pini.Distanța corpului și a plumbului sunt mai mici decât pachetele SOIC standard.O caracteristică tipică a TSSOP este formarea de ace în jurul cipului ambalat, ceea ce îl face potrivit pentru montarea cablurilor pe PCB -uri folosind tehnologia SMT.Când utilizați pachetul TSSOP, parametrii paraziți (perturbarea tensiunii de ieșire cauzate de modificări mari ale curentului) sunt mai mici, astfel încât este potrivit pentru aplicații de înaltă frecvență.Acest tip de pachet este mai convenabil de funcționat și are o fiabilitate mai mare.

Pachetul TSSOP are următoarele caracteristici:

• Spațiu cu pini mici: distanțarea cu pin este, în general, 0,5 mm sau 0,65 mm.Prin proiectarea barelor de cupru ale plăcii de circuit, mai multe dispozitive pot fi plasate pe placa de circuit cu aceeași zonă și dimensiune.

• Domeniul de aplicare larg: Poate fi aplicat pe diverse câmpuri de aplicație, cum ar fi microcontrolere, DSP, jetoane de memorie și jetoane de alimentare.

• Numărul ridicat de pini: Numărul de pini este în general în jur de 20 până la 64, ceea ce poate satisface anumite cerințe de integrare a cipurilor.

• Dimensiunea mică a pachetului: în comparație cu pachetele obișnuite de contur (SO) obișnuite, dimensiunea pachetului său este mai mică, grosimea este mai subțire, iar volumul este mai mic, ceea ce îl face potrivit pentru ambalarea circuitelor integrate de înaltă densitate.

• Performanță ridicată: adoptă tehnologia de montare a suprafeței, are o bună rezistență la conductivitate și la coroziune și poate satisface cerințe speciale, cum ar fi viteză mare, frecvență ridicată, miniaturizare și așa mai departe.

Caracteristicile electrice ale STM8S103F3P6

Condiții parametrilor

Cu excepția cazului în care se specifică altfel, toate tensiunile sunt trimise la VSS.

Limite minime și maxime

Valorile minime și maxime sunt garantate în cele mai adverse condiții, cuprinzând temperatura ambiantă, tensiunea de alimentare și frecvențele.Aceste garanții sunt stabilite prin teste de producție riguroase efectuate pe 100% din dispozitive, efectuate la o temperatură ambiantă de TA = 25 ° C și TA = Tamax (așa cum este definit de intervalul de temperatură ales).

Valorile bazate pe rezultatele caracterizării, simulările de proiectare și/sau caracteristicile tehnologice sunt prezentate în notele de subsol din tabel și nu au fost supuse testării producției.În ceea ce privește caracterizarea, valorile minime și maxime se referă la evaluările eșantionului și semnifică valoarea medie cu o gamă de plus sau minus de trei ori abaterea standard (media ± 3σ).

Valori tipice

Cu excepția cazului în care se precizează în mod explicit altfel, datele standard sunt stabilite cu TA = 25 ° C, VDD = 5 V. Aceste valori sunt furnizate doar ca referințe de proiectare și nu au fost supuse testării.

Precizia tipică a valorilor ADC este stabilită prin caracterizarea unui set de eșantioane dintr -un lot de difuzie standard pe intervalul de temperatură complet.În acest context, 95% dintre dispozitive prezintă o eroare în valoarea specificată (media ± 2σ).

Curbe tipice

Cu excepția cazului în care este indicat în mod specific, toate graficele standard sunt destinate doar referințe de proiectare și nu au fost supuse testării.

Evaluări maxime absolute

Depășirea evaluărilor maxime absolute specificate poate duce la deteriorarea permanentă a dispozitivului.Aceste evaluări indică doar limitele de stres pe care dispozitivul le poate suporta și nu se implică faptul că dispozitivul va funcționa corect în aceste condiții.Expunerea la condiții la sau în apropierea evaluărilor maxime poate avea un impact negativ asupra fiabilității dispozitivului.

Profilul de misiune al dispozitivului, care își prezintă condițiile de aplicare, respectă standardul de calificare JEDEC JESD47, cu profiluri de misiune extinse disponibile la cerere.

Conditii de operare

Condensator extern VCAP

Pentru a obține stabilitate pentru regulatorul primar, un CEX etichetat cu condensator extern ar trebui să fie conectat la pinul VCAP.Este esențial să vă asigurați că inductanța seriei rămâne sub 15 NH.

Furnizați caracteristicile curente

Consumul curent este măsurat așa cum este ilustrat în imaginea următoare.

Consumul total de curent de aprovizionare în modul de rulare

MCU este plasat în următoarele condiții:

• Toate perifericele sunt dezactivate (ceasul oprit de registrele de închidere a ceasului periferic), cu excepția cazului în care sunt menționate în mod explicit.

• Toți pinii I/O în modul de intrare cu o valoare statică la VDD sau VSS (fără încărcare)

Sub rezerva condițiilor generale de operare pentru VDD și TA.

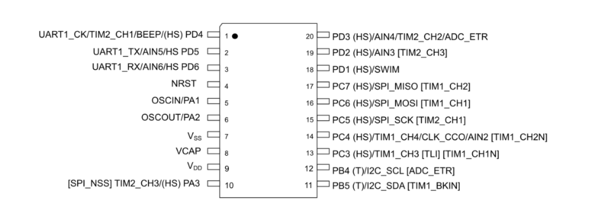

Configurarea PINOUT a STM8S103F3P6

STM8S103F3P6 are 20 de pini, numele și funcțiile sale sunt următoarele:

Pin1 (pd4/ beep/ tim2_ ch1/ uart1 _ck): port d4

Pin2 (PD5/ AIN5/ UART1 _TX): Port D5

Pin3 (PD6/ AIN6/ UART1 _RX): Port D6

Pin4 (NRST): resetare

Pin5 (PA1/Oscin): Portul A1

Pin6 (PA2/OSCOUT): PORT A2

Pin7 (VSS): teren digital

Pin8 (VCAP): condensator de regulator de 1,8 V

Pin9 (VDD): sursă de alimentare digitală

Pin10 (PA3/ TIM2_ CH3 [SPI_ NSS]): PORT A3

Pin11 (pb5/ i2c_ sda [tim1_ bkin]): port b5

Pin12 (PB4/ I2C_ SCL): Port B4

Pin13 (PC3/ TIM1_CH3 [TLI] [TIM1_ CH1N]): Port C3

Pin14 (PC4/ CLK_CCO/ TIM1_ CH4/ AIN2/ [TIM1_ CH2N]): PORT C4

Pin15 (PC5/ SPI_SCK [TIM2_ CH1]): Port C5

Pin16 (PC6/ SPI_MOSI [TIM1_ CH1]): Port C6

Pin17 (PC7/ SPI_MISO [TIM1_ CH2]): Port C7

Pin18 (PD1/ Swim): Port D1

Pin19 (PD2/ AIN3/ [TIM2_ CH3]): PORT D2

Pin20 (PD3/ AIN4/ TIM2_ CH2/ ADC_ ETR): Port D3

Așa cum se arată în figura de mai sus, cipul STM8S103F3P6 are până la 16 pini de I/O, care pot fi utilizate pentru o varietate de scopuri, cum ar fi GPIO, interfețe periferice, ADC, etc.Folosit ca pini de intrare pentru a citi semnale externe sau ca pini de ieșire pentru a trimite semnale către dispozitive externe.În plus, fiecare pin I/O poate fi atribuit în mod independent un vector de întrerupere pentru a facilita prelucrarea precisă a întreruperilor atunci când apar.

Aplicații de STM8S103F3P6

• Sisteme de automatizare: Acest microcontroller poate fi utilizat în sisteme de automatizare, cum ar fi perdele electrice, sisteme de control al accesului, controlul temperaturii și controlul iluminatului.

• Aplicație IoT (Internet of Things): Dacă trebuie să dezvoltăm dispozitive IoT, acesta poate fi utilizat ca controler pentru nodurile IoT pentru a conecta și controla diverși senzori și module de comunicare.

• Dispozitive electronice personale: utilizate în camere digitale, playere MP3 și MP4, console de jocuri electronice etc.

• Echipamente electronice: utilizat pentru a dezvolta diverse echipamente electronice

, cum ar fi jucării electronice, telecomenzi, mini calculatoare etc.

• Câmp industrial: utilizat în PLC, controlere industriale, automatizare a proceselor și echipamente de control automat, etc.

• Achiziționarea datelor și interfața senzorului: utilizată pentru a monitoriza condițiile de mediu și pentru a colecta date sau pentru a conecta diverși senzori, cum ar fi senzori de lumină, senzori de temperatură și senzori de umiditate.

• Sistem de control încorporat: utilizat pentru a proiecta diverse sisteme de control încorporate, cum ar fi aparatele de uz casnic, echipamentele industriale, uneltele electrice, etc. Puterea sa de procesare pe 8 biți este suficientă pentru multe sarcini simple de control.

Întrebări frecvente [FAQ]

1. Ce este STM8S103F3P6?

STM8S103F3P6 este un cip de microcontroler dezvoltat de STMicroelectronics.Aparține familiei STM8 de microcontrolere pe 8 biți și este utilizat pe scară largă în diferite sisteme încorporate și aplicații IoT.

2. Care este specificația STM8S103F3P6?

Unitatea de microcontroller STM8S103F3P6 are 640 biți ROM, ADC pe 5 canale pe 10 biți, 1KB RAM și cu o dimensiune a memoriei programului de 8KB.

3. Care este înlocuirea și echivalentul STM8S103F3P6?

Putem înlocui STM8S103F3P6 cu MSP430G2353, PIC16LF18444T, STM8S103F3P3, STM8S103F3P3TR sau STM8S103F3P6TR.

4. Este STM8S103F3P6 potrivit pentru aplicații cu putere redusă?

Da, STM8S103F3P6 este proiectat cu caracteristici cu putere redusă și poate fi utilizat în aplicații cu baterie sau cu putere redusă, unde eficiența energetică este esențială.

5. Care sunt caracteristicile cheie ale STM8S103F3P6?

Unele caracteristici cheie ale STM8S103F3P6 includ pini GPIO (scop general de intrare/ieșire), comunicare UART (universală asincronă/transmițător), comunicare I2C (circuit inter-integrat), comunicare SPI (interfață periferică serială), cronometre și multe altele.
