Prezentare generală a filtrului de bandă și a utilizărilor sale
2025-05-07 23453

Un filtre de bandă sunt un dispozitiv unic care permite să treacă doar partea de mijloc a unui semnal.Blochează semnale prea mici sau prea mari.Acest lucru este același atunci când reglați un radio pentru a auzi clar o singură stație.În acest articol, veți afla ce este un filtru de bandă, cum funcționează, diferitele tipuri, cum este făcut și unde îl folosim.

Catalog

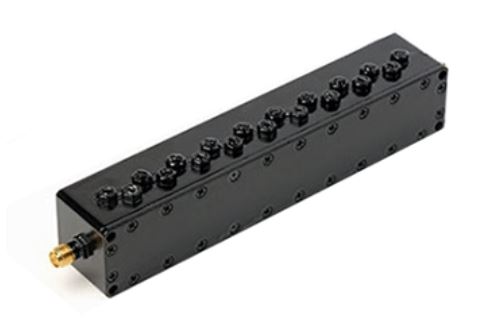

Figura 1: Filtru de benzi-pass

Filtru de bandă-pas (BPF)

Un filtru de bandă-pass lasă doar sunetele în gama mijlocie.Blochează atât sunete joase, cât și mari în afara acestui interval.Este ca și cum ai regla un radio pentru a auzi doar o stație.Acest filtru este utilizat în radio pentru a alege un canal și a bloca toate celelalte.

Este un instrument electronic care permite doar semnalele dintr -un anumit interval.Blochează semnale prea mici sau prea mari.Puteți face unul prin a pune împreună un filtru cu pas mare și un filtru cu trecere mică.Un filtru cu trecere mare permite semnalelor mari, iar un filtru cu trecere mică permite semnalelor scăzute.Deci, filtrul de trecere a benzii permite doar gama mijlocie.

Tehnologii de construcție a filtrului bandpass

Filtre All-Dielectric

Realizat folosind straturi de materiale necond-conductive (dielectrice).Sunt ușoare și funcționează bine la frecvențe înalte, cum ar fi microunde sau sisteme optice.

Filtre metal-dielectrice

Acestea folosesc un amestec de straturi de metal și dielectric.Sunt mai durabile și funcționează bine în condiții accidentate, de mare putere.

Clasificări ale filtrului de bandă-trecere

Filtru pasiv de bandă

Acest filtru folosește doar piese de bază, cum ar fi rezistențe, condensatoare și inductori.Nu are nevoie de putere sau baterii pentru a funcționa.Permite anumite sunete să treacă și să blocheze restul.Aceste filtre sunt utilizate în mod obișnuit în boxe, radio și alte dispozitive simple.

Filtru activ de bandă

Acest filtru folosește un cip mic numit OP-AMP împreună cu rezistențe și condensatoare.Are nevoie de putere pentru a lucra.De asemenea, poate face semnalul mai puternic.Acest tip este utilizat în jucători de sunet, telefoane și alte dispozitive care au nevoie de un semnal clar și puternic.

Filtru digital de bandă

Acest filtru este realizat prin software sau cipuri digitale.Nu folosește fire sau bobine.Aceste filtre se găsesc pe desktop, smartphone -uri și alte dispozitive inteligente.

Filtru de band-pass de ferăstrău

Saw înseamnă undă acustică de suprafață.Acest filtru modifică semnalele în unde sonore minuscule, le filtrează, apoi le schimbă înapoi.Este foarte bun pentru semnale de înaltă frecvență și este utilizat în telefoane, televizoare și sisteme wireless.

Filtru LC Band-Pass

Acest filtru folosește doar două părți - inductori (L) și condensatori (C).Puteți schimba părțile sale pentru a permite frecvența dorită.Este frecvent în circuitele radio și emițător.

RC Band-Pass Filtru

Acest filtru se face folosind rezistențe (R) și condensatoare (C).Este ușor și ieftin de făcut.Dar nu este eficient pentru semnale foarte rapide.Este utilizat mai ales în muzică mică sau dispozitive de sunet.

RLC Band-Pass Filtru

Acest filtru folosește trei părți: rezistență, inductor și condensator.Poate alege semnalul exact pe care îl doriți și îl poate bloca pe ceilalți.Este utilizat în radio, sisteme de sunet și multe tipuri de dispozitive de semnal.

Filtru de bandă de bandă cavitate

Acest filtru folosește o cutie metalică pentru a captura și curăța semnalele.Este utilizat pentru semnale de înaltă frecvență, precum în radar sau sateliți.Aceste filtre sunt mari, dar funcționează foarte bine.

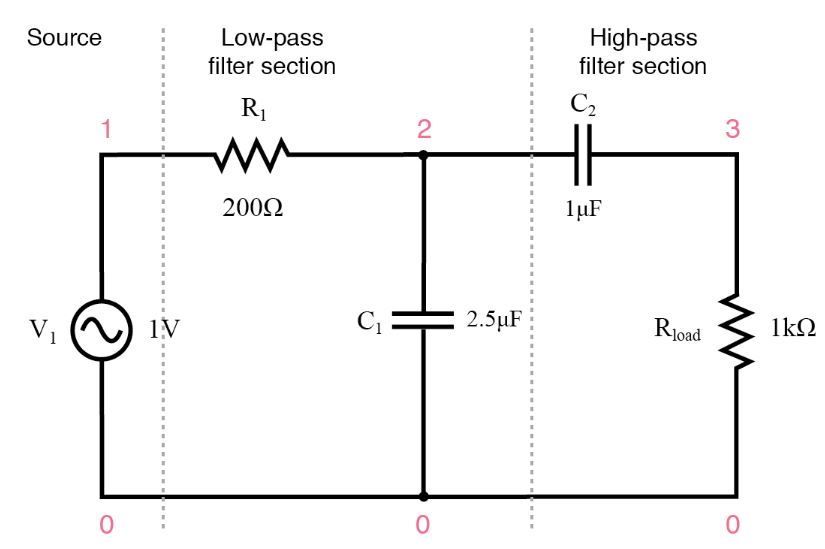

Figura 2: Filtru capacitiv cu bandă-trecere

Folosind filtru de bandă cu condensatoare

Un filtru de bandă care folosește condensatoare este un circuit simplu care permite să treacă doar o anumită gamă de semnale.Blochează sunete prea mici sau prea mari.Acest filtru se realizează prin punerea la dispoziție două filtre mai mici: unul care blochează semnale mici (filtru cu trecere mare) și unul care blochează semnale mari (filtru cu trecere mică).Fiecare parte folosește un condensator și un rezistor pentru a -și face treaba.

Figura 3: Filtru inductiv band-pass

Folosind filtru de bandă cu inductori

Un filtru de bandă care utilizează inductori este un circuit care permite să treacă doar o anumită gamă de semnale.Blochează semnale prea mici sau prea mari.În loc să folosească doar condensatoare, acest filtru folosește și inductori și rezistențe.Inductorii sunt fire mici care încetinesc modificările fluxului electric, mai ales atunci când semnalul este foarte rapid.În acest filtru, inductorul ajută la blocarea semnalelor mari, iar condensatorul blochează semnale mici.

Au lăsat să treacă doar gama mijlocie de semnale.Acest tip de filtru este utilizat în lucruri precum radiouri, boxe și instrumente de comunicare pentru a alege semnalul pe care îl doriți și bloca restul.Filtrele cu inductori sunt puternici și funcționează bine atunci când semnalul are mai multă putere, mai ales atunci când condensatoarele singure nu sunt suficiente.

Cum reacționează filtrele Bandpass la semnale (răspuns la frecvență)?

Filtre cu bandă largă

Acestea permit o gamă largă de frecvențe.Bun pentru dispozitivele care necesită mai mult conținut de semnal, cum ar fi sistemele de bandă largă.

Filtre cu bandă îngustă

Acestea permit doar un interval de frecvență mic.Folosit în aplicațiile care au nevoie de precizie, cum ar fi posturile de radio FM etc.

Câștig de inversare

Unele filtre nu numai că permit frecvențe, dar, de asemenea, aruncă semnalul cu susul în jos (invert) și își schimbă puterea (câștigul).Util în modele de amplificatori.

RAUCH Filtru

Un tip de filtru activ care folosește AMP-uri, rezistențe și condensatoare.Simplu, stabil și ușor de proiectat pentru aplicații de frecvență medie.

Filtru de remorcare-Thomas

Un filtru activ mai avansat, cu precizie ridicată și zgomot redus.Utilizat în sisteme analogice de înaltă performanță.

Aplicații de filtrare Bandpass

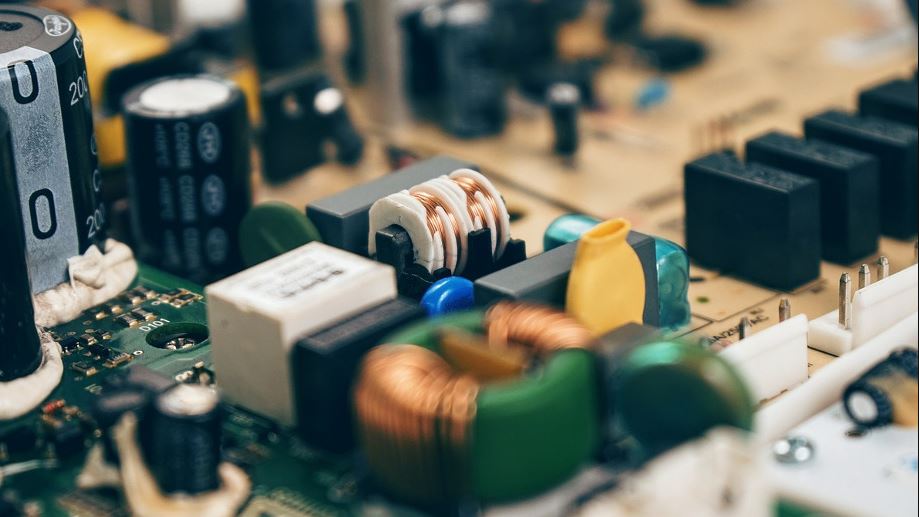

Figura 4: Utilizări de filtru electric

Sisteme de comunicare

Filtrele sunt utilizate în radio, telefoane mobile și legături prin satelit.Ei lasă doar frecvențe specifice, contribuind la reducerea intersecției.

Audio

Sistemele audio și producția de muzică folosesc filtre de bandă pentru a elimina frecvențele nedorite scăzute și înalte.Acest lucru face ca sunetul să fie mai curat și îmbunătățește calitatea.

Dispozitive medicale

Mașini precum ECG și EEG Monitoare folosesc aceste filtre.Ele elimină interferența mușchilor sau a zgomotului.

Sisteme radar

Filtrele de bandă îmbunătățesc detectarea țintei.Aceștia asigură că sistemul ascultă doar semnalele care contează, filtrarea ecourilor și a zgomotului aleatoriu.

Comunicare fără fir

În sistemele Wi-Fi, Bluetooth și 5G, filtrele de ajutor ajută diferite canale fără a se interfera reciproc.

Concluzie

Filtrele de bandă-pass ajută dispozitivele noastre să funcționeze mai bine, alegând doar semnalele de care avem nevoie și blocând restul.Sunt utilizate în sisteme muzicale, telefoane, instrumente medicale și rețele wireless.Există multe tipuri de filtre și fiecare lucrează într -un mod diferit.Unii folosesc piese simple, iar alții folosesc metode digitale.Învățând cum funcționează, putem înțelege de ce sunt atât de utile în lucrurile pe care le folosim în fiecare zi.
