Ce trebuie să știți despre regulile NEC pentru panouri
2026-04-22 346

Panourile electrice sunt inima sistemului de alimentare al oricărei clădiri și trebuie să îndeplinească cerințele NEC pentru siguranță și fiabilitate.Ei controlează modul în care circulă electricitatea, protejează circuitele și asigură respectarea standardelor de instalare adecvate.

Catalog

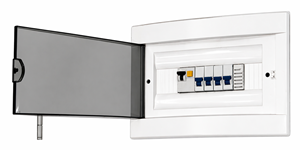

Ce reguli NEC se aplică panourilor?

Mai multe cerințe NEC se aplică în mod obișnuit panourilor. Spațiu de lucru și accesibilitate regulile necesită suficient spațiu liber în fața echipamentului pentru funcționarea și întreținerea în siguranță. Instalare și listare regulile impun ca panoul și componentele sale să fie instalate în conformitate cu listarea și etichetarea lor. Protecția panoului și gradul de sarcină regulile cer ca protecția la supracurent și valoarea nominală a panoului să fie adecvate, în special pentru sarcini continue. Împământare și legare regulile necesită o împământare adecvată a sistemului, cu neutru și împământare legate la echipamentul de service, dar separate în subpanouri. Identificarea circuitului regulile cer ca circuitele să fie etichetate clar, iar deschiderile neutilizate trebuie să fie închise pentru a menține siguranța carcasei.

Dimensionarea panoului electric și a întrerupătorului

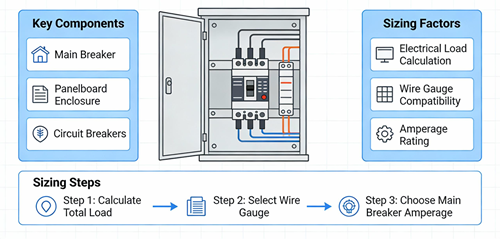

Figura 2. Ghid de dimensionare a panoului și a întrerupătorului

Procesul de selectare a tabloului și întrerupătoarelor corecte pe baza sarcinii electrice totale, asigurând funcționarea în siguranță, conformitatea cu codul și permisiunea pentru extinderea viitoare.

1. Calcul de încărcare: Determinați necesarul electric total prin însumarea tuturor sarcinilor conectate, inclusiv iluminatul, prizele de uz general, aparatele, sistemele HVAC și motoarele sau alte echipamente speciale.Aceasta formează baza pentru toate deciziile de dimensionare.

2. Ajustări NEC: Aplicați factorii de cod necesari sarcinii calculate.Sarcinile continue trebuie crescute la 125% din valoarea lor.Factorii de cerere pot fi utilizați pentru a reduce sarcina totală acolo unde este permis.Echipamentele specifice pot avea, de asemenea, cerințe unice care trebuie incluse.

3. Dimensiunea panoului: Selectați un panou cu un curent nominal egal sau mai mare decât sarcina ajustată.Panoul ar trebui să aibă suficiente spații pentru circuite și capacitate suplimentară pentru a permite creșterea sarcinii viitoare.

4. Dimensiune întrerupător: Alegeți întrerupătoare care protejează conductorii în funcție de intensitatea lor, respectând și cerințele reale de sarcină.Valoarea întreruptorului nu trebuie să depășească capacitatea admisibilă a cablurilor conectate.

5. Selecția finală: După aplicarea tuturor ajustărilor, rotunjiți până la cea mai apropiată dimensiune standard atât pentru panou, cât și pentru întrerupătoare.În sistemele rezidențiale, acest lucru duce adesea la selectarea unui panou de 100 A sau mai mare, în funcție de sarcina totală și de nevoile viitoare.

6. Exemplu de calcul:O sarcină de iluminare de 3.000 W și o sarcină a aparatului de 5.000 W rezultă într-un total de 8.000 W. La 240 V, aceasta este egală cu 33,3 A. După aplicarea oricăror ajustări NEC necesare, sunt selectate următoarele dimensiuni standard de panou și întrerupător.

Elementele de bază ale conducătorilor de intrare în serviciu

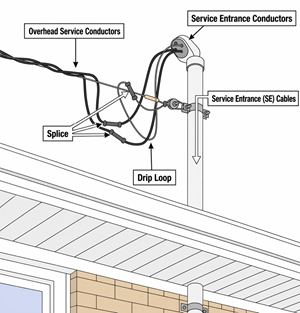

Figura 3. Conductori de intrare de serviciu de la utilitate la panou

Conductori de intrare de serviciu transporta energie de la utilitate la panou.Acestea sunt dimensionate pe baza sarcinii calculate și a capacității nominale și trebuie să utilizeze materiale aprobate, cum ar fi cuprul sau aluminiul.

Tipurile comune de cablu includ SE, SER, și SEU, precum și UTILIZARE şi UTILIZARE-2 pentru instalații subterane și THHN, THWN, și XHHW conductoare.Tipul corect de conductor este selectat în funcție de mediul de instalare, ratingul de izolație și cerințele aplicației.

Împământare și legături electrice

Figura 4. Pământarea panoului principal și conexiuni de legare

Împământare şi lipirea sunt importante pentru siguranța electrică.Împământarea conectează sistemul electric la pământ, în timp ce legarea conectează părțile metalice pentru a oferi o cale sigură pentru curentul de defect.

În panoul principal de service, neutrul și împământarea sunt legate folosind un jumper principal de legătură.Acesta este singurul punct în care ar trebui să apară lipirea.

În subpanouri, neutrul și pământul trebuie separate.Bara neutră trebuie izolată, iar bara de împământare trebuie legată de carcasă.

Fiecare conductor neutru trebuie să se termine în propria bornă.

Protecția panoului exterior

Panourile exterioare trebuie protejate de intemperii.

Cerințe:

• Folosiți carcase rezistente la intemperii (de exemplu, NEMA 3R)

• Sigilați toate deschiderile și punctele de intrare

Sfaturi de instalare:

• Mențineți distanța față de pereți pentru a reduce acumularea de umiditate

• Asigurați pătrunderi etanșe în pereți

Dispozitive electrice de siguranță

Instalați dispozitive de protecție pentru a reduce riscul.

GFCI (întrerupător de circuit de eroare la pământ)

Folosit în bucătării, băi și zone exterioare, acest dispozitiv previne șocurile electrice.

AFCI (Arc Fault Circuit Interruptor)

Folosit în dormitoare și zone de locuit, acest dispozitiv ajută la prevenirea incendiilor electrice.

Protecția la supratensiune protejează echipamentul de vârfurile de tensiune.

Cerințe de spațiu pentru instalarea panoului

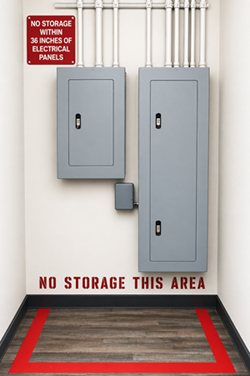

Figura 5. Glopare la panoul electric fără zonă de depozitare

Păstrați spațiu de lucru adecvat pentru operare și întreținere în siguranță.

Dispozitive minime

• Latime: 30 inchi

• Adâncime: 36 inci

• Înălțime: 6,5 picioare

Reguli de instalare

• Păstrați zona liberă de depozitare

• Instalați panouri în locuri accesibile, bine iluminate

• Nu instalați în băi sau în spații înguste

• Montați panourile în siguranță lângă conductorii de serviciu

Limită de înălțime

• Înălțimea maximă a mânerului întrerupător: 6 ft 7 in

Capacitatea panoului și etichetarea circuitelor

Reguli principale includ să nu depășească valoarea nominală a panoului, respectând specificațiile producătorului și folosind numai întrerupătoare aprobate.

Organizarea panelului necesită păstrarea cablajului îngrijit, lăsând spațiu pentru circuitele viitoare și sigilarea tuturor deschiderilor nefolosite.

Cerințe de etichetare include identificarea clară a fiecărui circuit și utilizarea etichetelor specifice, cum ar fi lumini pentru dormitorul 1, prize de bucătărie și aer condiționat.

Practici suplimentare includeți actualizarea etichetelor după orice modificări și marcarea clară a echipamentelor de service.

Lista de verificare finală a instalării NEC

Verificările finale asigură siguranta şi conformarea.Neutrul trebuie lipit numai la panoul principal, etichetarea circuitului trebuie să fie exacte şi completă, iar toate deschiderile nefolosite trebuie să fie sigilat corespunzător.

Acești pași îmbunătățesc siguranța, ajută la trecerea inspecțiilor și asigură fiabilitatea pe termen lung.

Greșeli frecvente de evitat

• Legătura neutru și împământare în subpanouri

• Supraumplere panouri

• Dimensionarea incorectă a întrerupătorului

Concluzie

Respectarea cerințelor NEC pentru panouri este importantă pentru sistemele electrice sigure și fiabile.Dimensiunea adecvată, împământarea, etichetarea și protecția ajută la prevenirea pericolelor și la îmbunătățirea performanței.Când sunt respectate standardele NEC, atât echipamentele, cât și ocupanții sunt mai bine protejați.
