Ce este o diodă Schottky: un ghid detaliat
2025-10-15 9616

O diodă Schottky este un dispozitiv semiconductor rapid și eficient utilizat în multe circuite electronice.Are o cădere de joasă tensiune și poate comuta foarte repede, ceea ce o face perfectă pentru surse de alimentare, convertoare și sisteme de mare viteză.Acest ghid explică care este o diodă Schottky, cum funcționează, unde este utilizat și cum să o alegeți pe cea potrivită pentru proiectul dvs.

Catalog

Figura 1. Diode Schottky

Prezentare generală a diodei Schottky

O Dioda Schottky este un tip special de diodă care permite curgerea curentului într -o singură direcție, la fel ca o diodă obișnuită.Diferența este în modul în care a făcut-o, în loc să se alăture semiconductorilor de tip P și N, conectează un metal (cum ar fi aur, aluminiu, sau platină) la un semiconductor de tip N.Acest design permite ca dioda să se pornească cu o picătură de tensiune mai mică (în jur de 0,15 până la 0,45 volți) și să comute mult mai repede decât diodele normale.Din această cauză, diodele Schottky sunt utilizate în circuite de mare viteză și de joasă tensiune, cum ar fi redresorul de putere, convertoarele și circuitele de protecție în cazul în care eficiența și răspunsul rapid sunt importante.

Cum funcționează dioda Schottky

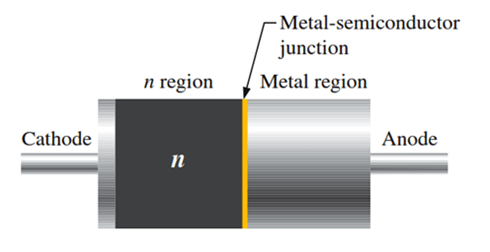

Figura 2. Structura internă a unei diode Schottky

O diodă Schottky permite curentului să curgă doar într -o direcție.Când este înainte de preparate, anodul este conectat la partea pozitivă (VCC) și la catod la partea negativă.În această condiție, curentul trece prin diodă, iar LED -ul se aprinde.Căderea de tensiune pe dioda Schottky este mică, de obicei între 0,2 și 0,4 volți, ceea ce o face mai rapidă și mai eficientă decât o diodă normală.

Când dioda este părtinitoare inversă, anodul este conectat la partea negativă și la catod la partea pozitivă.În această stare, dioda blochează fluxul de curent, astfel încât LED -ul rămâne oprit.

Aceste circuite arată că dioda Schottky efectuează curent în prejudecăți înainte și împiedică fluxul de curent în prejudecăți inversă, demonstrând comutarea rapidă și caracteristicile sale de scădere de joasă tensiune.

Diodă schottky vs pn diode de joncțiune

Figura 3. Dioda Schottky Vs PN Dioda de joncțiune

O diodă Schottky și o diodă de joncțiune PN funcționează într -un mod similar, ambele permit curentului să curgă într -o direcție și să o blocheze în cealaltă.Principala diferență este modul în care sunt făcute și cum se comportă atunci când curge curentul.

O diodă de joncțiune PN se face prin îmbinarea materialelor semiconductoare de tip P și N.Începe să conducă la aproximativ 0,7 volți și are o cădere de tensiune mai mare, ceea ce provoacă mai multă pierdere de putere și căldură.De asemenea, comută mai lent, deoarece stochează o anumită încărcare în interiorul joncțiunii.

O diodă Schottky, de cealaltă parte, realizată prin unirea unui metal cu un semiconductor de tip N.Schottky începe să conducă la o tensiune mai mică, de obicei în jur de 0,2 până la 0,4 volți și poate porni și opri mult mai repede, deoarece nu stochează încărcarea.Acest lucru îl face mai eficient și mai potrivit pentru circuitele de mare viteză și de joasă tensiune.Cu toate acestea, are un curent de scurgere inversă mai mare, deci nu este ideal pentru utilizarea de înaltă tensiune.

Caracteristică	Schottky Diodă	PN Diodă de joncțiune
Tip de joncțiune	Metal -semiconductor joncţiune	P-TIP și N-TIP joncțiune semiconductor
Cădere de tensiune înainte	Scăzut (aproximativ 0,2–0,4 V)	Mai mare (aproximativ 0,7 V pentru siliciu)
Viteză de comutare	Foarte repede	Mai lent din cauza taxei depozitare
Scurgeri inversă Actual	Ridicat	Scăzut
Pierderea puterii	Scăzut	Superior
Generarea de căldură	Produce mai puțină căldură	Produce mai multă căldură
Timp de recuperare inversă	Foarte scurt	Mai lung
Tensiune de funcționare	Potrivit pentru Circuite de joasă tensiune	Se poate descurca mai sus tensiuni
Defalcare inversă Voltaj	Mai jos	Superior
Eficienţă	Eficiență ridicată	Eficiență mai mică
Capacitatea actuală	Poate transporta mai sus curent pentru aceeași dimensiune	Curent inferior capacitate
Stabilitatea temperaturii	Mai puțin stabil la mare temperaturi	Mai stabil la mare temperaturi
Durabilitate	Nu este potrivit pentru foarte Tensiune inversă ridicată	Mai durabil sub Bias invers
Dimensiune și cost	Mai mic și mai mult scump	Ușor mai mare și mai ieftin

Graficul de tabel 1: diodă Schottky vs PN Dioda de joncțiune

Diode schottky vs diode de recuperare rapidă

O diodă Schottky și o diodă de recuperare rapidă sunt concepute pentru a porni și opri rapid.Cu toate acestea, acestea sunt utilizate în diferite tipuri de circuite în funcție de cerințele de tensiune, viteză și putere.

Figura 4. Dioda Schottky vs diode de recuperare rapidă

O diodă Schottky funcționează cel mai bine în circuite de joasă tensiune și de înaltă frecvență.Are o scădere foarte mică de tensiune și comută rapid, dar nu poate face față de înaltă tensiune și are un curent de scurgere mai mare.

Dioda de recuperare rapidă este o diodă de joncțiune PN care este construită pentru a comuta mai repede decât diodele normale.Are o scădere de tensiune înainte mai mare (în jur de 0,7–1,1 volți), dar poate gestiona tensiuni mai mari și temperaturi mai ridicate.Este adesea utilizat în invertoare, redresoare și surse de alimentare de comutare, unde sunt necesare recuperare rapidă și toleranță puternică a tensiunii.

Caracteristică	Schottky Diodă	Rapid Diodă de recuperare
Tip de joncțiune	Metal -semiconductor joncţiune	P-TIP și N-TIP joncțiune semiconductor
Cădere de tensiune înainte	Scăzut (0,2–0,4 V)	Mai mare (0,7–1,1 V)
Viteză de comutare	Foarte repede	Rapid, dar mai lent decât Schottky
Timp de recuperare inversă	Foarte scurt	Scurt (mai rapid decât diode standard)
Scurgeri inversă Actual	Ridicat	Scăzut
Tensiune inversă Rating	Scăzut (sub 100 V)	Înalt (poate ajunge sute sau mii de volți)
Pierderea puterii	Foarte scăzut	Moderat
Stabilitatea temperaturii	Mai puțin stabil la mare temperatură	Mai stabil la mare temperatură
Eficienţă	Ridicat	Moderat
Manipulare actuală	Bun pentru tensiune joasă, Utilizare cu curent ridicat	Bun pentru Utilizare de înaltă tensiune, moderată
Aplicații comune	Joasă tensiune redresor, convertoare, RF și circuite de semnal	Invertoare, putere redresor, surse de alimentare de înaltă tensiune

Graficul tabelului 2: Diode Schottky vs Diode de recuperare rapidă

Aplicații Schottky Diode

Rectificatori de putere - utilizat în sursele de alimentare și convertoare pentru a schimba AC în DC cu pierderi de energie mai mici și o eficiență mai bună.

Circuite de prindere și protecție - Protejați părțile sensibile ale unui circuit de vârfurile de tensiune bruscă prin limitarea rapidă a tensiunii.

Protecția cu curent invers - Preveniți curentul să curgă înapoi în încărcătoarele de baterii, adaptoarele de alimentare și sistemele solare.

Circuite solare și bateriei - Găsit în încărcătoarele solare pentru a opri bateriile să se descarce înapoi prin panou atunci când este întuneric.

RF și circuite cu microunde - Schottky în sisteme de radio și comunicare, ei răspund rapid și funcționează bine la frecvențe înalte.

Circuite logice și digitale - Aplicat în familii de logică rapidă precum TTL (tranzistor -logica transistor) pentru a crește viteza de comutare și a reduce întârzierea.

Surse de alimentare în mod comutat (SMPS) - Ajută la îmbunătățirea eficienței prin reducerea pierderii de energie în timpul operațiunilor de comutare de mare viteză.

Reglarea tensiunii și prindere - Mențineți niveluri stabile de tensiune în sistemele de gestionare a energiei și protejați circuitele de creșteri.

Detectarea și amestecarea semnalului - Diode de detector în receptoarele RF și cu microunde pentru demodularea semnalului și aplicațiile de amestecare.

Protecția la descărcare - Protejați condensatoarele sau bateriile de descărcarea nedorită prin alte căi de circuit.

Diode Schottky în circuitele de tranzistor

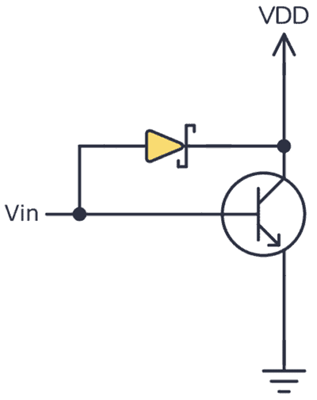

Figura 5. Diode Schottky în circuitele tranzistorului

Un tranzistor înțepat de Schottky este un tip de tranzistor BJT care are o diodă Schottky conectată între baza și colectorul său.Această configurație ajută tranzistorul să se pornească și să se oprească rapid, ceea ce o face perfectă în circuite de mare viteză.

Dioda Schottky oprește tranzistorul să meargă prea adânc în saturație, ceea ce reduce timpul necesar pentru a se opri.Acest lucru duce la o comutare mai rapidă și la o pierdere de putere mai mică în timpul funcționării.Rezultat, tranzistorul devine mai eficient și rămâne mai rece în timpul rulării.Un alt avantaj al acestui design este că poate gestiona vârfurile de tensiune și modificările bruște ale tensiunii, fără a fi deteriorat, ceea ce face ca circuitul să fie mai stabil și mai fiabil.

Tranzistoarele cu închinarea Schottky se găsesc în surse de alimentare, amplificatoare și circuite logice digitale, în special în sistemele care lucrează cu semnale radio sau frecvențe înalte.

Avantaje și dezavantaje ale diodelor Schottky

Schottky Diodes Avantaje:

• Scăderea de tensiune redusă - are nevoie de doar aproximativ 0,2–0,4 V pentru a efectua, ceea ce economisește puterea și crește eficiența.

• Viteza de comutare rapidă - se pornește și se oprește rapid, ceea ce o face excelentă pentru circuitele de mare viteză și digitală.

• Pierderea scăzută a energiei - produce mai puțină căldură și îmbunătățește performanța surselor de alimentare și convertoare.

• Eficiență ridicată - utilizat în mod obișnuit în circuitele în care este necesară economia de energie, cum ar fi sistemele solare și dispozitivele de baterii.

• Proiectare simplă - are o joncțiune metal -semiconductor, ceea ce o face compactă și ușor de utilizat în circuite mici.

Diode Schottky Dezavantaje:

• Curent de scurgere inversă ridicat - permite ca o cantitate mică de curent să curgă înapoi, mai ales când este fierbinte.

• Evaluare scăzută a tensiunii inversă - de obicei se ocupă sub 100 de volți, deci nu este bine pentru circuitele de înaltă tensiune.

• Sensibil la căldură - funcționează cel mai bine la temperaturi mai scăzute;Căldura mare crește curentul de scurgere.

• Mai scump pentru utilizările electrice - diodele Schottky cu curent ridicat pot costa mai mult decât diodele obișnuite de siliciu.

Alegerea diodei Schottky potrivite pentru circuitul dvs.

Alegerea diodei Schottky potrivite depinde de modul în care funcționează circuitul dvs. și de ce are nevoie.Scopul este de a se potrivi cu evaluările și caracteristicile diodei cu tensiunea, curentul și frecvența aplicației dvs.Iată principalele lucruri de verificat:

Cădere de tensiune înainte (V_F) - Alegeți o diodă cu o tensiune redusă înainte (în jur de 0,2–0,4 V) pentru a reduce pierderea de energie și pentru a îmbunătăți eficiența, în special în circuitele de joasă tensiune.

Rating de tensiune inversă (V_R) - Asigurați -vă că ratingul de tensiune inversă a diodei este mai mare decât tensiunea maximă din circuitul dvs.De exemplu, dacă circuitul dvs. ajunge la 40 V, alegeți o diodă evaluată la 50 V sau mai mult.

Curent mediu înainte (i_F) - Dioda trebuie să gestioneze curentul maxim care va curge prin acesta.Alegeți întotdeauna o diodă cu un rating de curent ușor mai mare decât necesită circuitul dvs.

Curent de scurgere inversă (i_R) -În sisteme cu putere redusă sau baterie, selectați o diodă cu curent de scurgere scăzut pentru a preveni pierderea de energie atunci când este părtinit invers.

Frecvența de funcționare -Pentru circuite de mare viteză (cum ar fi RF, convertoare de comutare sau sisteme logice), alegeți diode proiectate pentru o funcționare de înaltă frecvență.

Tipul pachetului și dimensiunea - Alegeți un pachet care se potrivește nevoilor de design și răcire a plăcii.Tipurile de montare a suprafeței (SMD) sunt compacte, în timp ce pachetele mai mari prin gaură pot face față mai multă căldură.

Interval de temperatură - Dacă circuitul funcționează în medii calde, selectați o diodă cu o stabilitate termică bună și o limită de temperatură mai mare.

Concluzie

Dioda Schottky este importantă în electronica noastră modernă, deoarece economisește energie și funcționează la viteză mare.Este cel mai bine pentru circuitele de joasă tensiune și de înaltă frecvență, deși nu este potrivit pentru tensiuni sau temperaturi foarte mari.Când este ales corect, ajută la îmbunătățirea eficienței, vitezei și fiabilității unui circuit.
