Ce este un DIAC: simbol, funcționare și utilizări
2026-01-01 4409

Un DIAC este o componentă electronică utilizată în circuitele de control AC.DIAC este folosit pentru a ajuta la declanșarea TRIAC-urilor în aplicații precum variatoarele de lumină, regulatoarele de ventilator și controlerele de motoare.Acest articol explică cum funcționează, unde este utilizat și cum să-l alegi pe cel potrivit.

Catalog

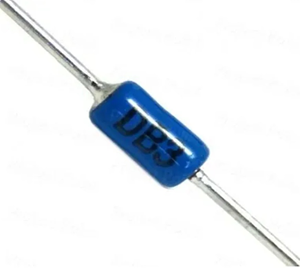

Figura 1. DIAC de tip DB3

Ce este DIAC?

A DIAC (dioda pentru curent alternativ) este o mică parte electronică cu două terminale.DIAC este folosit în principal pentru a porni alte dispozitive în circuitele de alimentare CA.Spre deosebire de o diodă normală care lasă curentul să circule într-o singură direcție, un DIAC poate lăsa curentul să intre ambele sensuri, dar numai atunci când tensiunea devine suficient de mare.

În mod normal, un DIAC nu permite trecerea curentului.Când tensiunea de peste el atinge un anumit nivel, numit tensiune de întrerupere, DIAC-ul pornește brusc și permite curentului să circule.Acest lucru se întâmplă atât pentru tensiunile pozitive, cât și pentru cele negative.DIAC rămâne pornit atâta timp cât curentul continuă să curgă și se oprește din nou când curentul devine foarte mic.

DIAC-urile sunt folosite pentru a declanșa TRIAC-urile în circuite cum ar fi variatoarele de lumină, regulatoarele de viteză a ventilatorului, comenzile încălzitorului și regulatoarele de viteză a motorului, unde este necesar un control uniform și uniform al puterii de curent alternativ.

Simbolul circuitului DIAC

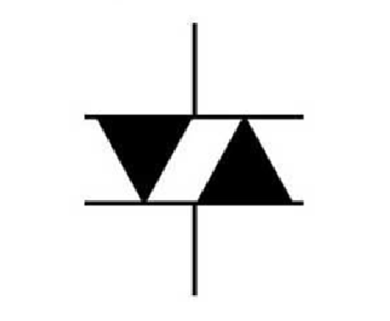

Figura 2. Simbolul circuitului DIAC

DIAC are două terminale și poate conduce curentul în ambele direcții.DIAC-ul rămâne OPRIT la tensiune joasă și pornește numai atunci când tensiunea atinge nivelul său de întrerupere, motiv pentru care este folosit pentru a declanșa TRIAC-uri în circuitele de control AC, cum ar fi variatoarele de lumină și regulatoarele de ventilator.

Structura internă a DIAC

Un DIAC este alcătuit din mai multe straturi din material semiconductor, dispus de obicei într-o structură simetrică.Spre deosebire de o diodă normală, nu are o singură joncțiune P–N.În schimb, straturile sale interne sunt proiectate astfel încât dispozitivul să se comporte la fel în ambele direcții.

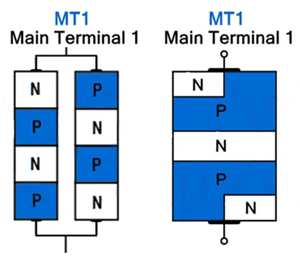

Figura 3. Structura internă DIAC

Din cauza acestei structuri, DIAC poate bloca curentul la tensiuni joase și apoi porniți brusc când tensiunea atinge nivelul de întrerupere, indiferent dacă tensiunea este pozitivă sau negativă.Acest design intern simetric este ceea ce permite DIAC să funcționeze în mod fiabil în circuitele de curent alternativ și să ofere o declanșare uniformă pentru dispozitive precum TRIAC-urile.

Cum funcționează un DIAC?

DIAC rămâne OPRIT când tensiunea aplicată este scăzută şi blochează curentul în ambele sensuri.Când tensiunea pe ea crește și atinge o anumită valoare numită tensiune de întrerupere, DIAC-ul se pornește brusc și permite curentului să circule.Acest lucru se întâmplă pentru amândoi pozitiv şi tensiuni negative.

Odată ce DIAC este PORNIT, acesta continuă să conducă până când curentul scade sub un nivel mic numit curent de menținere.În acel moment, se stinge din nou.Acest comportament face ca DIAC să fie util pentru declanșarea TRIAC-urilor și controlul puterii de curent alternativ în circuite precum variatoarele de lumină și regulatoarele de ventilator.

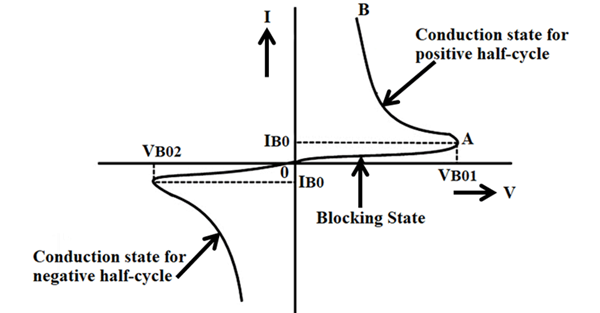

Caracteristicile tensiunii-curent ale DIAC

Curba caracteristică V–I a unui DIAC este În formă de Z și se înclină în primul și al treilea cadran, arătând că conduce atât în polarități pozitive, cât și negative.Primul cadran reprezintă semiciclul pozitiv din care curge curentul MT1 la MT2, în timp ce al treilea cadran reprezintă jumătatea ciclului negativ de unde curge curentul MT2 la MT1.

La tensiune aplicată scăzută, DIAC rămâne într-o stare de blocare cu rezistență foarte mare, permițând să curgă doar un curent de scurgere mic.Când tensiunea aplicată atinge tensiunea de întrerupere, rezistența scade brusc și DIAC-ul pornește.Acest lucru determină o creștere bruscă a curentului și o scădere a tensiunii pe dispozitiv.

Majoritatea DIAC-urilor au o tensiune de întrerupere de aproximativ 30 V , în funcție de tipul dispozitivului.Odată condus, DIAC rămâne PORNIT până când curentul scade sub o valoare minimă cunoscută sub numele de curent de menținere, după care se oprește din nou.

Aplicații DIAC

DIAC-urile sunt aplicate în circuitele de comutare și de control al puterii de curent alternativ.Aplicațiile comune includ:

• Circuite de reglare a luminii pentru controlul luminozității lămpii

• Regulatoare de viteza ventilatorului

• Circuite de încălzire și control al temperaturii

• Circuite de control al vitezei motorului

• Circuite de declanșare TRIAC pentru a asigura o comutare lină și simetrică

• Circuite de control de fază în sistemele de curent alternativ

• Circuite de control al puterii pentru aparatele de uz casnic

Utilizarea unui DIAC în circuite

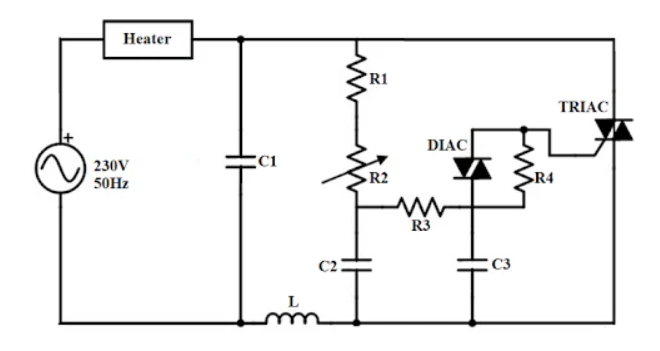

DIAC ca dispozitiv de declanșare într-un circuit de control al încălzitorului

În primul circuit, DIAC este folosit pentru a declanșa TRIAC într-o aplicație de control al încălzitorului AC.Rezistoarele (R1 și variabila R2) și condensatorul (C2) formează o rețea de sincronizare sau de încărcare.În timpul fiecărei jumătăți de ciclu a sursei de curent alternativ, condensatorul se încarcă treptat prin rezistențe.Când tensiunea condensatorului atinge tensiunea de întrerupere a DIAC, DIAC-ul conduce brusc și trimite un impuls ascuțit prin rezistorul R3 către poarta TRIAC-ului.Acest impuls pornește TRIAC-ul, permițând curentului să curgă prin încălzitor pentru restul acelui jumătate de ciclu.Prin reglarea R2, timpul de încărcare al condensatorului se modifică, care controlează când se declanșează DIAC și, prin urmare, ajustează puterea de căldură.DIAC asigură o declanșare fiabilă și simetrică în ambele jumătăți ale formei de undă AC.

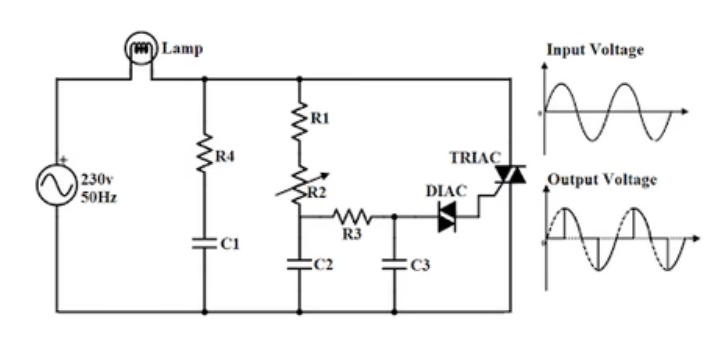

DIAC ca element de control al fazei într-un circuit de reglare a lămpii

În al doilea circuit, DIAC este utilizat pentru controlul fazei într-un dimmer al lămpii.Rețeaua RC formată din R1, R2 reglabil și C2 controlează cât de repede se încarcă condensatorul în timpul fiecărui ciclu AC.Odată ce tensiunea condensatorului atinge punctul de întrerupere a DIAC, DIAC conduce și furnizează un impuls de declanșare către poarta TRIAC.Acest lucru face ca TRIAC-ul să se pornească la jumătatea ciclului AC, nu la început.Ca rezultat, doar o parte din forma de undă AC este aplicată lampii, reducându-i luminozitatea.Ajustarea R2 modifică unghiul de tragere al TRIAC, permițând un control uniform al luminozității.Forma de undă prezentată ilustrează modul în care tensiunea de ieșire este o versiune tăiată a undei sinusoidale de intrare.DIAC oferă o declanșare stabilă, simetrică, care ajută la prevenirea pâlpâirii și a zgomotului electric.

Testarea unui DIAC folosind un multimetru

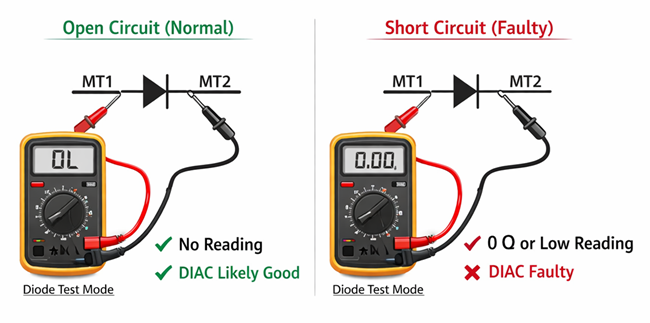

Figura 4. Testarea unui DIAC folosind un multimetru

O DIAC nu poate fi testat complet cu a multimetru standard deoarece tensiunea de întrerupere a aparatului este mult mai mare decât tensiunea furnizată de contor.Când multimetrul este setat pe modul test de diodă sau continuitate, DIAC va arăta de obicei un circuit deschis în ambele direcții.Acest comportament este normal și nu înseamnă că DIAC este defect.

Pentru a verifica defecțiunile de bază, conectați sondele multimetrului la cele două terminale DIAC și măsurați în ambele polarități.Dacă multimetrul arată zero sau rezistență foarte scăzută, DIAC este scurtcircuitat și deteriorat.Dacă citirea rămâne deschisă sau rezistență foarte mare în ambele direcții, DIAC nu este scurtcircuitat și este probabil să funcționeze.

Un test multimetru ajută doar la detectarea defecțiunilor de scurtcircuit.Pentru a verifica corect funcționarea DIAC, este necesar un circuit de testare cu o sursă de tensiune mai mare pentru a confirma tensiunea de întrerupere corectă și comportamentul de comutare.

Avantajele și dezavantajele DIAC

Avantaje DIAC:

• Dispozitiv simplu cu două terminale

• Funcționează în ambele sensuri de tensiune

• Oferă declanșare simetrică pentru circuitele AC

• Îmbunătățește arderea stabilă a TRIAC-urilor

• Dimensiuni mici și cost redus

• Funcționare fiabilă în circuitele de control de fază AC

Dezavantaje DIAC:

• Nu poate amplifica semnalele

• Fără terminal de control pentru comutare precisă

• Manevrare limitată a curentului și a puterii

• Tensiunea fixă de întrerupere nu poate fi reglată

• Nu este potrivit pentru aplicații DC

• Necesită componente suplimentare pentru control total

Comparație DIAC vs TRIAC

A DIAC si a TRIAC sunt dispozitive semiconductoare utilizate în circuitele de control al puterii de curent alternativ.Deși ambele se ocupă de curent bidirecțional, îndeplinesc roluri diferite, ceea ce face ca înțelegerea diferențelor lor să fie necesară pentru proiectarea corectă a circuitului.

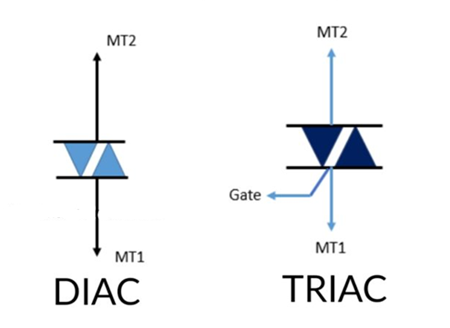

Figura 5. Simbolul DIAC vs TRIAC

Caracteristică	DIAC	TRIAC
Tip de dispozitiv	Declanșare bidirecțională diodă	Bidirecțional tiristor
Terminale	2 (MT1, MT2)	3 (MT1, MT2, Poarta)
Terminal de control	Nu este disponibil	Terminal de poartă disponibile
Direcția de Operațiunea	Bidirecțional	Bidirecțional
Funcția principală	Declanșarea	Comutarea puterii
Manevrarea puterii	Foarte scăzut	Medie spre mare
Evaluare curentă	Foarte scăzut	Înalt
Tensiune nominală	Scăzut spre mediu	Medie spre mare
Tensiune de întrerupere	Fix	Controlată de poartă
Metoda de comutare	Bazat pe tensiune	Bazat pe puls de poartă
Precizia declanșării	Moderat	Înalt
Controlul fazei AC	Indirect	Direct
Controlul sarcinii	Nu se poate controla sarcina direct	Controlează sarcina AC direct
Reducerea zgomotului	Ajută la îmbunătățirea simetrie	Poate genera zgomot de comutare
Împerecherea tipică	Folosit cu TRIAC	Folosit cu DIAC
Exemple de aplicații	declanșator TRIAC circuite	Variatoare de lumină, motor, controlul încălzitorului
Cost	Scăzut	Mai mare decât DIAC
Complexitatea circuitului	Simplu	Mai complex
Funcționare DC	Nu este potrivit	Limitat (special cazuri)

Cum să selectați DIAC-ul potrivit

Alegerea DIAC-ului potrivit depinde de câteva puncte de bază. În primul rând, verificați tensiunea de întrerupere și asigurați-vă că se potrivește cu tensiunea necesară pentru a declanșa corect TRIAC-ul.Dacă valoarea este greșită, este posibil ca circuitul să nu comute fără probleme. În continuare, uita-te la ratingul actual pentru a se asigura că DIAC poate gestiona curentul de declanșare în siguranță.Tensiunea nominală maximă ar trebui să fie mai mare decât tensiunea de alimentare AC pentru a evita deteriorarea.De asemenea, luați în considerare tipul pachetului deci se potrivește corect pe placa de circuit. În sfârșit, selectați un DIAC cu comportament similar în ambele direcții, care ajută la asigurarea unei comutații AC lină și fiabilă.

Concluzie

Un DIAC este un dispozitiv simplu cu două terminale care ajută TRIAC-urile să pornească fără probleme în circuitele AC.Deși nu poate controla puterea de la sine, îmbunătățește comutarea stabilă și echilibrată.Înțelegerea DIAC facilitează proiectarea de circuite fiabile de control al puterii AC.
