Slew rate este o specificație importantă a amplificatorului operațional care determină cât de repede poate răspunde tensiunea de ieșire la schimbarea semnalelor de intrare.Dacă amplificatorul nu poate reacționa suficient de rapid, forma de undă de ieșire poate deveni distorsionată, în special în aplicațiile de înaltă frecvență și cu răspuns rapid.Acest lucru afectează în mod direct calitatea audio, claritatea video, acuratețea ADC, performanța RF și sincronizarea pulsului.Înțelegerea ratei de creștere ajută la explicarea modului în care se comportă amplificatoarele operaționale în circuitele reale și cum să selectați amplificatorul potrivit pentru diferite aplicații.

Catalog

Înțelegerea ratei de slew a amplificatorului operațional

The rata de slew a unui amplificator operațional (op-amp) este viteza maximă la care tensiunea de ieșire se poate modifica în timp.Acesta definește cât de repede poate răspunde amplificatorul la tranzițiile rapide ale semnalului de intrare fără a distorsiona forma de undă de ieșire.

Din punct de vedere matematic, rata de slew este exprimată astfel:

S=(dVo)/dt

Se măsoară de obicei în:

• Volți pe microsecundă (V/μs)

• Volți pe milisecundă (V/ms)

• Uneori volți pe secundă (V/s)

În termeni simpli, slew rate acționează ca o limită de viteză pentru ieșirea amplificatorului.Dacă semnalul de intrare se schimbă lent, amplificatorul operațional reproduce forma de undă cu acuratețe.Cu toate acestea, atunci când semnalul se schimbă mai repede decât poate răspunde amplificatorul, forma de undă de ieșire devine distorsionată.

De exemplu, un amplificator operațional cu o rată de variație de:

10V/μs

își poate modifica tensiunea de ieșire cu maximum 10 volți într-o microsecundă.

Rata de slew devine deosebit de importantă în sistemele de înaltă frecvență, amplificatoare audio, circuite de procesare video, echipamente de comunicație RF, sisteme ADC și DAC și aplicații cu impulsuri sau comutare, unde tranzițiile rapide ale tensiunii sunt necesare pentru a menține acuratețea formei de undă, fidelitatea semnalului și performanța generală fiabilă a sistemului.

În aceste aplicații, tranzițiile rapide ale tensiunii sunt importante pentru a menține acuratețea formei de undă și reproducerea fiabilă a semnalului.

În interiorul amplificatorului operațional Slew Rate Comportament

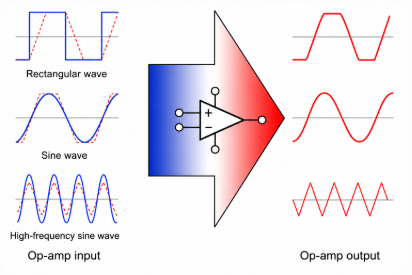

Figura 2. Comportamentul limitat la rata de mișcare a unui amplificator operațional în diferite condiții de formă de undă

Un amplificator ideal ar reproduce perfect forma de undă de intrare, indiferent de viteza semnalului.În circuitele reale, totuși, amplificatoarele operaționale conțin limitări interne cauzate de condensatoare de compensare, curent de încărcare limitat, viteza de comutare a tranzistorului, și capacitatea driverului de ieșire, toate acestea limitând cât de repede se poate schimba tensiunea de ieșire.

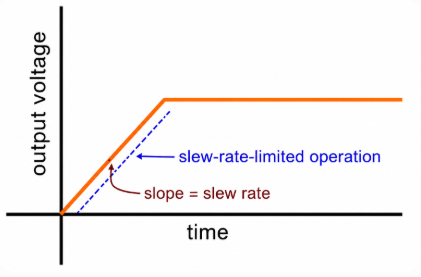

Din cauza acestor limitări fizice, tensiunea de ieșire nu se poate schimba la infinit de repede.

Vă puteți gândi la slew rate ca la viteza maximă de rampă a semnalului de ieșire.Când forma de undă de intrare se modifică treptat, ieșirea o urmărește cu acuratețe.Dar atunci când intrarea se schimbă prea repede, ieșirea amplificatorului poate crește sau scădea doar la rata sa maximă de mișcare.

În loc să reproduci perfect forma de undă:

• Undele sinusoidale pot deveni triunghiulare

• Undele pătrate dezvoltă margini rotunjite

• Tranzitorii audio devin comprimați

• Distorsiunea armonică crește

Acest efect este cunoscut ca distorsiune cu rată de slew-rate, care apare atunci când amplificatorul nu își poate schimba tensiunea de ieșire suficient de rapid pentru a reproduce cu acuratețe tranzițiile rapide ale semnalului de intrare.

În circuitele digitale de sincronizare și de impulsuri, undele pătrate rotunjite pot reduce acuratețea comutării și pot crește erorile de sincronizare.În sistemele audio, compresia tranzitorie poate reduce claritatea și detaliile sunetelor de percuție și de înaltă frecvență.

Limitările de slew-rate devin mai vizibile ca:

• Frecvența semnalului crește

• Amplitudinea de ieșire crește

• Încărcarea capacitivă crește

În circuitele de bandă largă și aplicațiile tranzitorii rapide, rata de slew insuficientă poate reduce serios fidelitatea formei de undă și performanța generală a sistemului.

De ce contează Slew Rate în aplicațiile reale

Rata de slew afectează direct acuratețea formei de undă și fidelitatea semnalului în multe sisteme electronice.O rată scăzută de slew poate crea mai multe probleme practice care reduc performanța și fiabilitatea.

Problemă	Efect practic
Distorsiuni audio	Sunet aspru sau comprimat
Valuri pătrate rotunjite	Precizie redusă a pulsului
Încețoșare video	Pierderea clarității imaginii
erori de reglare ADC	Conversie incorectă a semnalului
Degradarea RF	Integritate redusă a semnalului

Aceste efecte arată de ce rata de mișcare este importantă în circuitele cu răspuns rapid și în electronica analogică de precizie.

În amplificatoare audio, rata de rotire insuficientă reduce detaliile tranzitorii și introduce armonici nedorite.Chimvalele, percuția și atacurile vocale rapide pot suna aspru sau comprimate, deoarece amplificatorul nu poate reproduce cu acuratețe tranzițiile rapide de tensiune.

În electronice video, tranzițiile mai lente ale marginilor reduc claritatea imaginii și claritatea mișcării, în special în afișajele de înaltă rezoluție și scenele cu mișcare rapidă.

În sisteme ADC, rata de rotire scăzută mărește timpul de stabilire și reduce acuratețea conversiei, deoarece ieșirea amplificatorului poate să nu se stabilizeze complet înainte de eșantionarea.

În Sisteme de comunicații RF, performanța insuficientă de slew poate reduce acuratețea modulației și poate degrada calitatea generală a semnalului.

Formula și calculul Slew Rate

Înțelegerea formulelor de slew-rate ajută la determinarea dacă un amplificator poate reproduce un semnal cu acuratețe, fără a introduce distorsiuni.

Un amplificator cu o rată de slew insuficientă poate părea că funcționează normal la frecvențe joase, dar începe să distorsioneze semnalele pe măsură ce frecvența sau amplitudinea de ieșire crește.

Formula Slew Rate

Ecuația de bază a vitezei de înclinare măsoară cât de repede se schimbă tensiunea de ieșire în timp.

S=(ΔVout)/Δt

Unde:

• S= Rata de înclinare

• ΔV_out= Modificarea tensiunii de ieșire

• Δt= Schimbarea în timp

Slew rate definește viteza maximă la care ieșirea amplificatorului poate crește sau scade.

Formula Slew Rate pentru undele sinusoidale

Pentru semnalele sinusoidale, rata de rotire necesară depinde atât de frecvența semnalului, cât și de amplitudinea de ieșire.

S=2πfV_m

Unde:

• f= Frecvența semnalului

• V_m= Tensiune de ieșire de vârf

Pe măsură ce frecvența semnalului sau amplitudinea de ieșire crește, crește și rata de rotire necesară.

Dacă rata de rotire a amplificatorului este mai mică decât cerința calculată, forma de undă de ieșire poate deveni distorsionată.

Simptomele comune includ unde sinusoidale triunghiulare, margini rotunjite de unde pătrate, răspuns tranzitoriu redus și distorsiune armonică crescută cauzată de incapacitatea amplificatorului de a răspunde suficient de rapid la semnalele care se schimbă rapid.

Exemplu de calcul al ratei de rotație

Să presupunem că un amplificator operațional trebuie să reproducă o undă sinusoidală cu:

• Tensiune de ieșire de vârf = 4 V

• Frecvență = 30 kHz

Folosind formula ratei de înclinare a undei sinusoidale:

S=2πfV_m

Inlocuirea valorilor:

S=2×3,14×30000×4

Rezultatul este:

S=753600V/s

Conversia în volți pe microsecundă:

S=0,7536V/μs

Aceasta înseamnă că amplificatorul necesită o rată de slew mai mare decât:

0,75 V/μs

pentru a reproduce semnalul cu acuratețe, fără distorsiuni la slew-rate.

În proiectarea inginerească practică, amplificatoarele operaționale sunt de obicei selectate cu o marjă de siguranță de:

• 3× până la 10× cerința minimă calculată

Acest lucru îmbunătățește răspunsul tranzitoriu, acuratețea semnalului, claritatea audio, performanța de stabilire a ADC și integritatea generală a formei de undă, în special în circuitele analogice cu răspuns rapid și aplicațiile de înaltă frecvență.

Slew Rate vs lățime de bandă: diferențe cheie

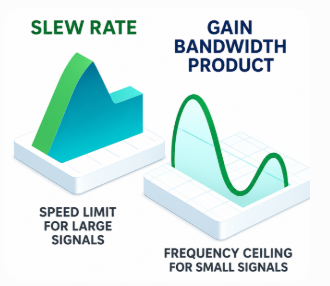

Figura 3. Slew Rate limitează viteza, în timp ce lățimea de bandă limitează frecvența

Slew rate și lățimea de bandă sunt adesea confundate, deoarece ambele afectează viteza amplificatorului.Cu toate acestea, ele descriu diferite limitări de performanță.

Parametru	Slew Rata	Lățimea de bandă
Măsuri	Viteza de tranziție a tensiunii de ieșire	Gama de răspuns în frecvență
unitate	V/μs	Hz
Afectează	Comportament cu semnal mare	Comportament cu semnal mic
Principala limitare	Distorsiunea formei de undă	Atenuarea semnalului
Simptom comun	Forme de undă triunghiulare	Câștig redus

Aceste diferențe explică de ce un amplificator poate avea o lățime de bandă mare, dar totuși distorsionează formele de undă mari, care se schimbă rapid.

Lățimea de bandă determină câtă frecvență poate procesa un amplificator, în timp ce ucide rata determină cât de repede se poate schimba fizic tensiunea de ieșire în timpul tranzițiilor rapide ale semnalului.

Un amplificator cu o lățime de bandă mare, dar o rată de slew insuficientă poate încă distorsiona semnalele de înaltă amplitudine și frecvență.

Acest lucru devine deosebit de important în sistemele de comunicații în bandă largă, aplicațiile tranzitorii rapide, amplificatoarele audio și circuitele de măsurare de precizie, unde reproducerea precisă a semnalelor care se schimbă rapid este esențială pentru menținerea performanței și fidelității semnalului.

Limitare practică a ratei de rotație în amplificatoarele audio

Unul dintre cele mai clare exemple de limitare a ratei de slew are loc în sistemele audio.

Luați în considerare a 100 W amplificator de conducere an 8 Ω difuzor.La niveluri ridicate de ieșire, amplificatorul poate genera aproximativ:

56 V_PP

în timp ce se reproduc semnale în apropierea:

20 kHz

Rata minimă de rotire necesară este de aproximativ:

7 V/μs

Dacă amplificatorul acceptă doar:

0,5 V/μs

ca și op-amp-ul clasic LM741, distorsiunea formei de undă devine vizibilă.

Efectele comune includ înalte dure, răspuns tranzitoriu redus, sunete de percuție distorsionate și pierderea clarității audio cauzată de incapacitatea amplificatorului de a reproduce cu acuratețe tranzițiile rapide ale formei de undă.

Aceste efecte explică de ce sistemele audio de înaltă fidelitate folosesc amplificatoare operaționale mai rapide, cu rate de slew mult mai mari.

Măsurarea și testarea ratei de mișcare

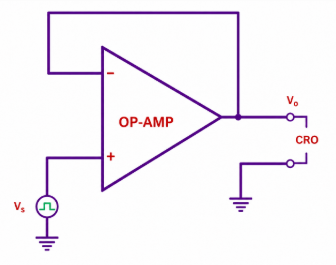

Figura 4. Circuit de testare a vitezei de înclinare a amplificatorului operațional cu conexiune la osciloscop

Rata de slew este de obicei măsurată folosind a generator de funcții, an osciloscop, și a undă pătrată sau semnal de intrare în pas pentru a observa cât de repede răspunde ieșirea amplificatorului la tranzițiile rapide de tensiune.Generatorul de funcții aplică un pas rapid de tensiune la intrarea amplificatorului în timp ce osciloscopul afișează forma de undă de ieșire.În loc să se schimbe instantaneu, producția crește cu o pantă.Această pantă reprezintă rata de mișcare a amplificatorului.

Cum se măsoară rata de rotație

Metoda standard de măsurare utilizează 10%–90% puncte de tranziție.

(S) = dVo/dt => Vo(90%)-Vo(10%)/ t(90%)-t(10%)/

Etape de măsurare

1.Aplicați o undă pătrată rapidă la intrare.

2.Observați forma de undă de ieșire.

3.Marcați nivelurile de tensiune de 10% și 90%.

4.Măsurați timpul de tranziție.

5.Calculați rata de slew.

Metoda 10%–90% îmbunătățește acuratețea măsurării, deoarece evită sunetul, zgomotul, depășirea și comportamentul neliniar al marginilor care apar de obicei aproape de începutul și sfârșitul tranzițiilor formei de undă.

Metoda de testare a osciloscopului

Osciloscoapele permit vizualizarea directă a vitezei de tranziție a amplificatorului în timpul schimbărilor rapide ale tensiunii de ieșire.

În timpul testării, generatorul de funcții aplică o treaptă rapidă de tensiune, osciloscopul captează forma de undă de ieșire, iar panta formei de undă este măsurată în timpul muchiilor de creștere sau coborâre pentru a determina rata de mișcare a amplificatorului.

Condițiile externe pot afecta puternic rata de mișcare măsurată.

Factorii importanți includ încărcare capacitivă, Lungimea urmei PCB, capacitatea sondei, calitatea impamantarii, și stabilitatea feedback-ului, toate acestea pot afecta puternic performanța măsurată a ratei de variație și acuratețea formei de undă.

Se poate introduce un aspect slab al PCB sunând, oscilație, depăşire, și distorsiunea marginilor, toate acestea pot reduce performanța efectivă a ratei de înclinare chiar și atunci când amplificatorul operațional în sine este suficient de rapid.

Cum afectează designul amplificatorului operațional rata de slew

Câțiva factori interni și externi determină performanța de slew-rate.

Condensatoare de compensare

Condensatorii interni de compensare îmbunătățesc stabilitatea, dar reduc viteza, deoarece condensatorii mai mari necesită mai mult timp de încărcare.

Curent de polarizare intern

Curentul intern mai mare încarcă condensatorii mai repede și crește rata de înclinare.Cu toate acestea, acest lucru crește, de asemenea, consumul de energie, generarea de căldură și zgomotul circuitului, în special în circuitele analogice cu răspuns rapid.

Proiectarea scenei de intrare

Structura tranzistorului utilizată în stadiul de intrare afectează viteza de comutare, răspunsul în frecvență și capacitatea de direcție curentă, în timp ce amplificatoarele moderne CMOS și BiCMOS oferă în general rate de slew mai mari și performanțe mai rapide decât modelele bipolare mai vechi.

Capacitatea driverului de ieșire

Etapa de ieșire trebuie să furnizeze suficient curent pentru a încărca rapid sarcinile externe.Sarcinile capacitive mari pot reduce performanța eficientă a ratei de mișcare.

Tensiune de alimentare

Tensiunile de alimentare mai mari îmbunătățesc adesea performanța de mișcare, permițând variații mai mari ale tensiunii interne.Dispozitivele portabile de joasă tensiune prioritizează de obicei eficiența față de viteza extremă.

Aspect PCB

Dispunerea slabă a PCB-ului poate reduce performanța de mișcare în lumea reală.

Problemele obișnuite includ urme lungi de feedback, capacitate parazită, împământare slabă și cuplare de zgomot, toate acestea putând reduce stabilitatea și degrada performanța generală a ratei de mișcare.

Circuitele cu răspuns rapid necesită un design atent al PCB pentru a menține stabilitatea și acuratețea formei de undă.

Beneficii, compromisuri și efecte ale performanței sistemului

Ratele mai mari de slew îmbunătățesc performanța în aplicațiile tranzitorii rapide, dar introduc și compromisuri de inginerie.

Avantajele ratei de rotire ridicate

Avantaj	Beneficiu practic
Răspuns mai rapid la ieșire	Manevrare tranzitorie mai bună
Distorsiuni mai mici	Reproducere mai curată a formei de undă
Claritate audio mai bună	Detaliu muzical îmbunătățit
Decontare mai rapidă a ADC	Precizie mai bună a conversiei
Semnale video mai clare	Calitatea imaginii îmbunătățită
Performanță RF mai bună	Integritate îmbunătățită a semnalului

Dezavantajele ratei de slew extrem de ridicate

Limitare	Explicație
Consum mai mare de energie	Circuitele mai rapide necesită mai mult curent
Zgomot crescut	Lățimea de bandă largă amplifică nedorite semnale
Probleme EMI	Se creează tranziții rapide interferență
Provocări de stabilitate	Circuitele de mare viteză oscilează mai usor
Sensibilitatea PCB	Aspectul devine mai critic
Cost mai mare	Amplificatoarele specializate costa mai mult

Acesta este motivul pentru care slew rate este optimizată cu atenție în loc să selectați pur și simplu cel mai rapid amplificator disponibil.

Aplicații moderne ale amplificatoarelor operaționale rapide

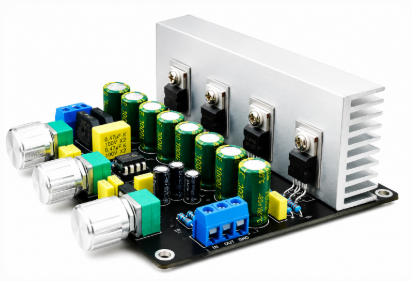

Figura 5. Circuit amplificator audio folosind componente analogice de mare viteză

Slew rate este importantă în multe sisteme analogice moderne.

Amplificatoare audio- Îmbunătățiți răspunsul tranzitoriu și reduceți distorsiunea armonică.

Procesare video- Mențineți claritatea marginilor și claritatea imaginii.

Sisteme ADC și DAC- Îmbunătățiți timpul de decontare și acuratețea conversiei.

Comunicare RF- Suportă modulare rapidă și funcționare de înaltă frecvență.

Osciloscoape- Permite urmărirea precisă a formelor de undă care se schimbă rapid.

Circuite de impuls și comutare- Păstrează forma pulsului și precizia cronometrarii.

Instrumente muzicale și sintetizatoare- Creați tranziții netede de tensiune între note și semnale de control.

Selectarea ratei de slew ideală în amplificatoarele operaționale

Alegerea ratei corecte de slew depinde de factori precum frecventa semnalului, amplitudinea tensiunii de ieșire, cerințe de precizie, constrângerile de putere, și tip specific de aplicație.

Rata de rotire necesară crește pe măsură ce frecvența semnalului și amplitudinea de ieșire cresc, în special în aplicațiile cu răspuns rapid și de înaltă frecvență.

Un amplificator operațional este de obicei selectat cu o rată de creștere:

• 3× până la 10× mai mare decât cerința minimă calculată

Această marjă de siguranță ajută la reducerea distorsiunii, a erorilor tranzitorii și a problemelor de stabilitate, îmbunătățind în același timp precizia generală a formei de undă și fiabilitatea circuitului.

Cerințe tipice privind rata de variație în funcție de aplicație

Aplicație	Tipic Slew Rate
Senzori de temperatura	0,05–0,5 V/μs
Circuite analogice generale	0,5–5 V/μs
Amplificatoare audio	10–30 V/μs
Sisteme video	100–1000+ V/μs
Comunicare RF	1000+ V/μs
Sisteme ADC de mare viteză	50–500+ V/μs

Aceste intervale ajută la estimarea performanței de slew-rate necesare pentru diferite aplicații și condiții de operare.

Comparația amplificatoarelor operaționale comune

Op-Amp	Tipic Slew Rate	Cel mai bun Aplicații
LM741	0,5 V/μs	Circuite educaționale
LM358	0,6 V/μs	Sisteme alimentate cu baterii
TL072	13 V/μs	Amplificatoare audio
OPA2134	20 V/μs	Audio profesional
LM318	70 V/μs	Circuite analogice cu răspuns rapid
OPA835	560 V/μs	Procesare în bandă largă
ADA4898	1000 V/μs	Sisteme de comunicații
OPA847	6000 V/μs	Sisteme RF și video

Aceste comparații arată de ce amplificatoarele de mare viteză sunt preferate în sistemele audio, RF, video și de conversie a datelor de precizie.

Rata de slew mai mare este întotdeauna mai bună?

Ratele de slew foarte mari sunt importante în sisteme RF, electronice video, instrumentare de mare viteză, și circuite cu impulsuri rapide unde reproducerea exactă a tranzițiilor rapide ale semnalului ajută la menținerea performanței fiabile și a calității semnalului.

Cu toate acestea, aplicații mai lente, cum ar fi monitorizarea temperaturii, condiționarea senzorilor, dispozitive alimentate cu baterie, iar sistemele de control industrial nu necesită de obicei amplificatoare extrem de rapide, deoarece tranzițiile semnalului au loc la viteze mult mai mici.

În multe cazuri, ratele de slew excesiv de mari pot crește zgomot, EMI, consumul de energie, și în general complexitatea circuitului.Amplificatorul ideal depinde de echilibrare viteza, stabilitate, performanta de zgomot, eficienta energetica, și cost pe baza cerințelor specifice aplicației.

Concluzie

Slew rate afectează direct acuratețea formei de undă și calitatea semnalului în circuitele analogice.O rată scăzută de slew poate cauza distorsiuni, răspuns tranzitoriu mai lent și performanța generală redusă a sistemului, în timp ce ratele de slew extrem de ridicate pot crește zgomotul, EMI, consumul de energie și complexitatea circuitului.Op-amp-ul ideal depinde de viteza de echilibrare, stabilitate, acuratețe, eficiență și cost, în funcție de cerințele aplicației.Înțelegerea limitărilor slew-rate ajută la îmbunătățirea selecției amplificatorului și a performanței generale a circuitului.
