Companiile de top OSAT în 2023-2024: asamblarea, testarea și perspectivele pieței
2025-09-26 14365

Catalog

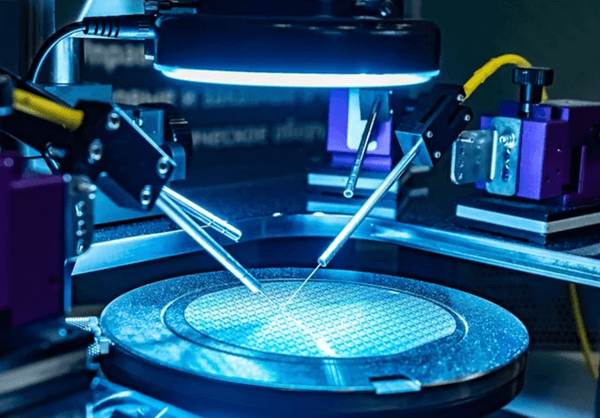

Figura 1. Echipament de asamblare și testare a semiconductorului

Asamblare și testare a semiconductorilor pas cu pas

Dispozitivele cu semiconductor nu părăsesc fabrica sub formă de wafer.Ei trec printr -un proces de asamblare și test detaliat care transformă materie de siliciu fragil în componente durabile, fiabile.Fiecare pas asigură performanța, consecvența și pregătirea pentru integrarea în produsele electronice.

Pasul 1: Wafer Dicing

Procesul începe după fabricarea front-end wafer.Placherul este scris cu atenție și tăiat în chipsuri individuale, cunoscut sub numele de matrițe.Acest pas necesită o precizie pentru a evita deteriorarea circuitelor în timp ce pregătiți fiecare matriță pentru asamblare.

Pasul 2: Mare de atașare și legătură

Fiecare matriță este apoi montată pe un substrat sau un cadru de plumb cu materiale adezive.Pentru a crea conexiuni electrice, firele metalice ultra-fine din aur, cupru, aluminiu sau staniu conectează plăcuțele de legătură ale matriței la cablurile pachetului.În unele cazuri, rășina conductoare oferă conexiunea.Acest pas formează căile electrice care permit funcționarea cipului.

Pasul 3: Încapsulare și finisare

După lipire, dispozitivul este încapsulat cu compuși de modelare de protecție pentru a se feri de stresul mecanic și deteriorarea mediului.Etapele post-procesare, cum ar fi întărirea, tunderea, formarea, placarea și marcarea completării pachetului.În această etapă, dispozitivul semiconductor își ia forma finală.

Pasul 4: Testare și ambalare

Pachetul finit suferă inspecție și teste electrice pentru a verifica calitatea și funcționalitatea.Doar produsele care îndeplinesc standarde stricte se deplasează la etapa finală de ambalare înainte de expediere către clienți din întreaga lume.

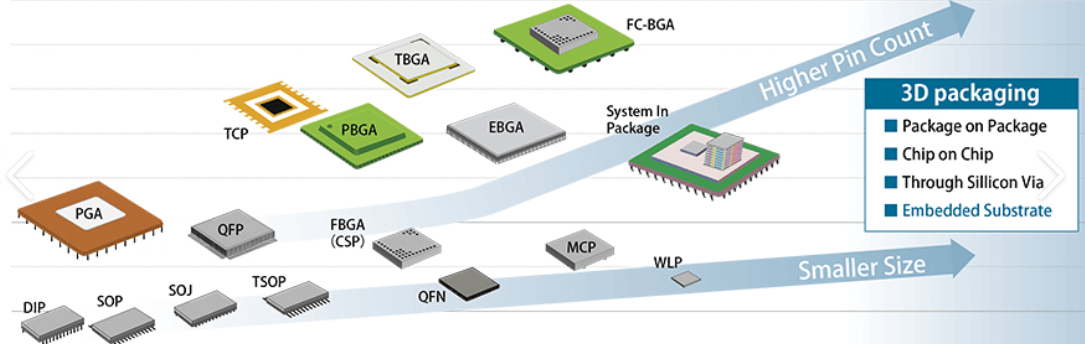

Figura 2. Tipuri de pachete cu semiconductor

Tipuri de pachete cu semiconductor

Dispozitivele cu semiconductor folosesc diferite formate de ambalare care definesc modul în care sunt montate, conectate și protejate.Aceste pachete afectează performanța, dimensiunea și fiabilitatea și pot fi grupate în trei categorii principale:

Pachete de inserare a pinului

Pachetele prin gaură precum DIP (pachet dual in-line) sunt ușor de manevrat și durabile pentru prototipare.Opțiuni mai mari, cum ar fi PGA (tabloul de grilă Pin), asigură un număr mai mare de pini pentru microprocesoare și dispozitive logice.

Pachete de montare a suprafeței

Proiectate pentru a fi lipite direct pe PCB, aceste pachete compacte domină electronice moderne.Exemple includ SOP (pachet de contur mic) pentru memorie și logică ICS, QFP (pachet quad plat) pentru procesoare și controlere și CSP (pachet de scară cip, de exemplu, FBGA) pentru dispozitive mobile și compacte.

Pachete avansate

Opțiunile de înaltă performanță includ familii BGA (Ball Grid Array) pentru conexiuni dense, tehnologii de ambalare 3D precum POP, Chip-on-Chip și TSV pentru integrare stivuită și SIP/MCP pentru combinarea mai multor componente într-un singur pachet.

Imaginea de mai sus arată această evoluție, de la soluții mai mici, cum ar fi QFN, WLP și CSP pentru dispozitivele mobile, până la formate cu număr ridicat de pin, cum ar fi PGA, BGA și SIP pentru procesoare și memorie.De asemenea, evidențiază ambalajele 3D, care combină miniaturizarea cu densitate ridicată pentru electronice de generație următoare.

Raportul de venituri Global OSAT al companiilor 2023-2024

OSAT (asamblare și testare a semiconductorului externalizat) își continuă rolul central în lanțul de aprovizionare cu semiconductor.În 2024, veniturile combinate ale primelor 10 companii OSAT din lume au ajuns la aproximativ 41,56 miliarde USD, reprezentând o creștere de aproximativ 3 % de la an la an față de 2023.

Mai jos este un tabel comparativ care acoperă 2023 și 2024:

Prezentare generală a liderilor globali în ambalajele și testarea semiconductorilor

În 2024, primele 10 companii OSAT au generat venituri de peste 41 de miliarde de dolari, piața totală evaluată la peste 43 de miliarde de dolari.Asia rămâne centrul industriei, Taiwanul și China conducând atât în ​​capacitate, cât și în creștere.Următoarea secțiune evidențiază cei mai buni lideri la nivel mondial, care detaliază punctele forte, prezența globală și contribuțiile la creșterea continuă a industriei.

Top 1. ASE (Advanced Semiconductor Engineering)

ASE, cu sediul central în Kaohsiung, Taiwan, este cel mai mare furnizor de OSAT din lume, reprezentând aproape jumătate din veniturile industriei.Fondată în 1984, ASE și -a construit reputația, servind peste 90 la sută din companiile de electronice globale.Experiența sa se întinde pe ambalaje la nivel de wafer, ambalaje la nivel de cip la nivel de wafer, flip-chip, 2,5D și integrare 3D, sistem de pachete și sârmă de cupru.

Compania operează facilități majore în Taiwan, China, Coreea, Japonia, Malaezia și Singapore, susținută de birouri din întreaga lume.ASE continuă să investească foarte mult în ambalaje avansate pentru a rămâne în fața concurenței în creștere, în special de la firmele chineze ale OSAT în expansiunea rapidă.

Top 2. Tehnologia Amkor

Amkor Technology, cu sediul în Arizona, este a doua cea mai mare companie OSAT la nivel mondial.Înființată în 1968, oferă servicii complete la cheie, inclusiv proiectarea pachetelor, sondare de plafon, redistribuire, asamblare și testare finală.Amkor este extrem de competitiv în ambalajele la nivel de wafer și legarea de compresie termică, care sunt esențiale pentru cipurile de înaltă performanță.

Compania și-a extins acoperirea globală prin achizițiile, în special J-Devices și nanania Europei din Japonia.Astăzi, Amkor operează fabrici din Asia și Europa, deservind clienți în mai multe sectoare, inclusiv mobil, auto și comunicații.

Top 3. Grupul JCET

JCET este cea mai mare companie OSAT din China continentală și se află pe locul trei la nivel mondial.Fondată în 1972, JCET a devenit lider în integrarea sistemului în pachete, a bâlbâierii și a serviciilor de testare cuprinzătoare.Compania operează șapte baze de producție și șase centre de cercetare și dezvoltare din China, Singapore, Coreea și Statele Unite.

Fiecare site are un rol specializat, de la ambalaje de înaltă calitate din Singapore până la producție eficientă din punct de vedere al costurilor în Suqian și Chuzhou.Creșterea rapidă a JCET reflectă atât cererea internă, cât și strategia mai largă a Chinei de a construi autosuficiență în producția avansată de semiconductori.

Top 4. Tongfu Microelectronică (TFME)

Tongfu Microelectronica, înființată în 1997 și cu sediul central în Jiangsu, China, se află pe locul patru în rândul furnizorilor OSAT.Compania se concentrează pe ambalaje pentru aplicații de înaltă performanță, memorie, auto și energie.Capabilitățile sale includ ambalaje la nivel de placă, bumping, flip-chip, BGA și testarea sistemului.

O etapă majoră a venit în 2016, când TFME s -a asociat cu AMD pentru a achiziționa facilități de ambalare în Suzhou și Penang.Acest lucru și -a consolidat prezența globală a lanțului de aprovizionare și și -a extins portofoliul tehnologic.Astăzi, TFME este un jucător cheie în ambalaje avansate pentru AI și soluții de memorie cu lățime de bandă mare.

Top 5. Powertech Technology Inc. (PTI)

PTI, cu sediul central în Taiwan și fondat în 1997, este specializat în ambalaje și testare a memoriei.Serviciile sale acoperă TSOP, QFN, BGA, pachet-on-pachet, module multi-chip și ansamblu de carduri de memorie.De asemenea, compania oferă sondare de wafer și testare IC.

PTI a construit o prezență globală puternică, servind clienți în Asia, Europa și America.Experiența sa în ambalajele de memorie a poziționat -o ca partener strategic pentru multe companii de semiconductori de frunte.

Top 6. Tehnologia Huatian

Huatian Technology, fondat în 2003 în Gansu, China, a crescut rapid pentru a deveni unul dintre primii trei furnizori de OSAT din China continentală.Compania oferă mai mult de 200 de tipuri de servicii de ambalare și testare, cu capacități în SIP, ambalaje la nivel de wafer și tehnologii de fani.

Huatian a crescut rapid prin extinderea capacității și investind în cercetarea avansată a ambalajelor.Cererea sa internă puternică și sprijinul guvernamental au făcut-o una dintre cele mai rapide companii OSAT din întreaga lume.

Top 7. King Yuan Electronics Co. (KYEC)

Kyec, cu sediul central în Hsinchu, Taiwan, a fost înființat în 1987 și este un jucător major în testarea semiconductorilor.Serviciile sale includ sondarea waferului, testarea finală IC și șlefuirea și dicarea waferului.Testarea reprezintă majoritatea veniturilor sale, făcând din KYEC unul dintre cei mai mari furnizori de servicii dedicate de teste din industria OSAT.

Top 8. Chipmos Technologies

Fondată în 1997, Chipmos este specializată în ambalaje și testarea memoriei de înaltă frecvență și de înaltă densitate și ICS de comunicare.Este deosebit de puternic în ambalajele IC Driver LCD, unde se află pe locul doi la nivel mondial.

Chipmos servește o bază de clienți largă, incluzând designeri de cipuri FABLESS, producători de dispozitive integrate și turnătorii cu semiconductor.Concentrarea sa pe segmentele de nișă îl face un furnizor vital în ecosistemul global de electronice.

Top 9. Tehnologia Chipbond

Chipbond, cu sediul în Hsinchu și fondat în 1997, se concentrează pe ambalajele IC Driver.Compania oferă lovituri de wafer, straturi de redistribuire, tratamente de suprafață a plafonului, apariție și ambalaje și teste back-end.

Operațiunile sale sunt împărțite în două facilități principale: uzina Lihsin pentru batjocură de placă și planta de prosperitate pentru testare și ambalaje finale.Specializarea lui Chipbond în tehnologiile de redistribuire și bumping își consolidează rolul în ambalajele avansate cu semiconductor.

Top 10. Grup UTAC

UTAC, cu sediul central în Singapore și înființat în 2010, este recunoscut ca lider global în ambalajele cu semiconductor auto și industrial.Serviciile sale includ ambalajele la nivel de wafer, sistemul în pachet, MEMS și integrarea senzorilor și ambalajele dispozitivului de alimentare.

Compania și -a extins capacitatea prin achiziționarea instalațiilor de ambalare Panasonic în Indonezia, Malaezia și Singapore.Mai recent, UTAC a câștigat atenție pentru tehnologiile sale avansate de ambalare auto, plasându -l printre primii trei furnizori din acel sector.

Tendințe de piață care determină creșterea OSAT

Industria OSAT se mută într -o nouă etapă, deoarece tehnologia și cerințele clienților continuă să evolueze.Companiile nu mai sunt doar concentrate pe furnizarea de ambalaje și testări standard.În schimb, lucrează la soluții avansate care să răspundă nevoilor crescânde ale AI, 5G, vehicule electrice și calcule de înaltă performanță.Aceste piețe necesită chipsuri mai mici, mai puternice și capabile să gestioneze condiții mai dure.

O altă schimbare importantă se întâmplă în modul în care sunt proiectate jetoanele.Utilizarea de chipuri și ambalaje 3D devine din ce în ce mai frecventă, permițând o producție mai rapidă, costuri mai mici și o flexibilitate mai mare.În același timp, clienții doresc timpi de plumb mai scurti și lanțuri de aprovizionare mai fiabile, ceea ce schimbă modul în care și unde companiile OSAT își stabilesc fabricile.Durabilitatea devine, de asemenea, o prioritate, deoarece industria electronică caută soluții mai ecologice și mai eficiente.

Tendințele cheie care conduc la creșterea OSAT includ:

• Inteligență artificială și calcule de înaltă performanță: Ambalaj avansat este necesar pentru cipuri care prelucrează rapid și eficient cantități masive de date.

• Rețele 5G și 6G: Cererea pentru jetoane mai rapide, cu lățime de bandă mare, crește utilizarea proiectelor la nivel de wafer și de sistem în pachet.

• Vehicule electrice și electronice auto: Jetoanele trebuie să fie durabile și să îndeplinească standardele de siguranță stricte, împingând firmele OSAT să îmbunătățească testarea și fiabilitatea.

• Chiplet și ambalaje 3D: Ruperea jetoanelor mari în unități mai mici și stivuirea acestora îmbunătățește scalabilitatea, performanța și eficiența costurilor.

• Diversificarea lanțului de aprovizionare: Clienții se așteaptă la livrare mai rapidă și la o producție regională pentru a evita perturbările globale.

• Sustenabilitate: Materialele ecologice, economiile de energie și reducerea deșeurilor devin avantaje competitive.

Aceste tendințe arată că companiile OSAT trebuie să rămână inovatoare, construind și operațiuni puternice și flexibile.Cei care se adaptează rapid și conduc în ambalaje avansate vor fi bine poziționate pentru succesul pe termen lung.

Perspective viitoare pentru industria OSAT

Industria OSAT va crește constant peste 2025 pe măsură ce cererea crește pentru procesoarele AI, integrarea memoriei și jetoanele auto.Ambalajele avansate, cum ar fi proiectele 2,5D, 3D și bazate pe chiplele, vor deveni standard, împingând companiile să investească în noi tehnologii.

Creșterea va fi, de asemenea, modelată prin expansiune regională pentru a asigura lanțurile de aprovizionare, colaborarea mai mare între OSAT și producătorii de cipuri și un accent mai puternic pe sustenabilitate.Cu fabricile digitalizate și operațiunile mai ecologice, furnizorii de OSAT trec de la furnizorii de servicii la parteneri strategici din ecosistemul global semiconductor.
